Toma de Carga de Corriente USB Tipo-C de 2 Pines PH2.0

La función principal de esta toma es proporcionar una conexión de alimentación (carga) robusta y dedicada utilizando un puerto USB Tipo-C hembra, pero simplificando la conexión interna a solo 2 pines (positivo y negativo) a través de un conector JST PH de 2.0mm de paso.
A diferencia de un conector USB-C estándar que puede llevar múltiples líneas de datos (USB 2.0, USB 3.x), líneas de configuración (CC1, CC2 para Power Delivery), y alimentación, esta toma está específicamente diseñada para:

• Suministro de Energía Simplificado: Solo expone los pines de alimentación VBUS y GND del conector USB-C a través del conector PH2.0, facilitando la integración en proyectos donde solo se necesita la capacidad de carga o suministro de energía del USB-C sin la complejidad de las líneas de datos.
• Aplicaciones de Carga Dedicada: Ideal para dispositivos que se cargan mediante un cable USB-C pero no necesitan comunicación de datos a través de ese puerto, o donde se quiere un punto de entrada de alimentación robusto y moderno.

Permite usar cables USB-C comunes para suministrar energía a proyectos que internamente solo necesitan una conexión de dos hilos (V+ y V-).

Es importante entender estas especificaciones:

• Voltaje de Trabajo (30V) y Corriente Nominal (5A): Estos valores se refieren a la capacidad máxima que los contactos físicos del conector USB-C hembra y los cables/conector PH2.0 pueden manejar de forma segura sin dañarse o sobrecalentarse. Es la robustez eléctrica del componente en sí.

Respecto al uso con cargadores USB-C y Power Delivery (PD):

• Cargadores USB-C Estándar (5V): Si conectas un cargador USB-C estándar de 5V, este conector permitirá el paso de 5V y una corriente de hasta 5A (si el cargador y el cable USB-C lo permiten, aunque muchos cargadores estándar de 5V tienen un límite inferior, ej. 2A o 3A).
• Cargadores USB Power Delivery (PD): Los cargadores PD pueden negociar voltajes más altos (9V, 12V, 15V, 20V, o incluso más) y corrientes variables. Este conector de 2 pines NO incluye la circuitería de negociación PD (los pines CC1/CC2 no están expuestos a través del PH2.0). Por lo tanto, si conectas un cargador PD, este por defecto suministrará el voltaje base del USB (generalmente 5V) a menos que el dispositivo que alimentas (conectado al PH2.0) tenga su propia electrónica de negociación PD separada.

En resumen, el conector puede soportar hasta 30V y 5A si esa es la energía que le suministras (y tu dispositivo la negocia si es de un cargador PD), pero el conector por sí mismo no negocia voltajes PD. Proporcionará una conexión segura para la energía que se le pase a través de un cable USB-C, hasta sus límites de 30V/5A.

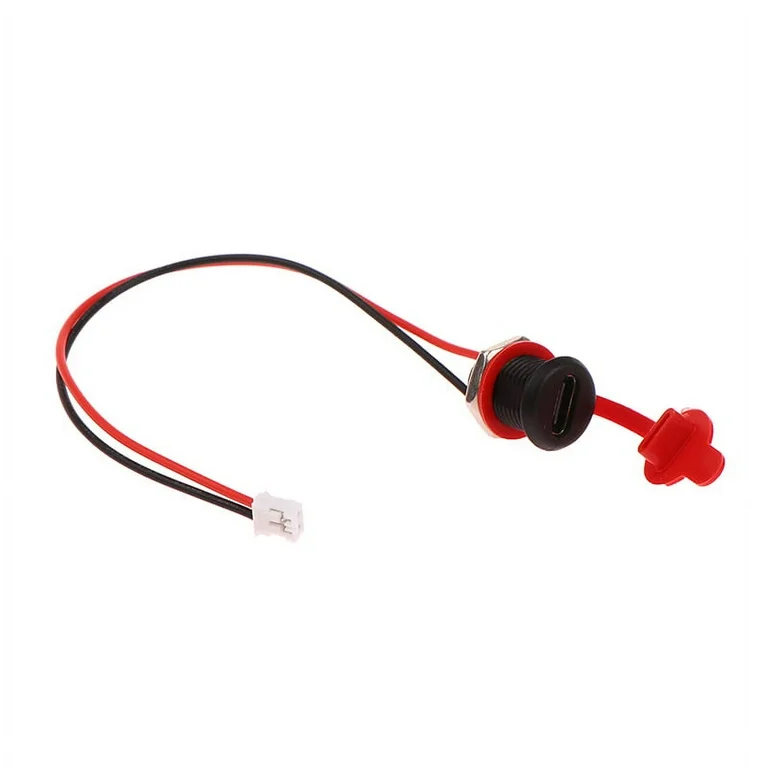

El conector JST PH de 2 pines con un paso de 2.0mm que viene con el cable de 15cm facilita la conexión a tu PCB o dispositivo:

• Conexión: Se acopla a un conector JST PH macho correspondiente que puedes tener en tu placa de circuito impreso. Si no usas un conector PH macho, puedes cortar el conector PH hembra del cable y soldar los cables directamente a tu circuito.
• Identificación de Polaridad: Aunque no se muestra explícitamente la codificación de colores de los cables en las imágenes del producto, en los conectores JST PH de 2 pines para alimentación es una convención muy común:
  • Cable Rojo: Positivo (+) / VBUS
  • Cable Negro: Negativo (-) / GND

  Es crucial verificar siempre la polaridad antes de conectar, idealmente con un multímetro si no estás seguro o si los colores no son los estándar. Puedes hacerlo conectando un cable USB-C a la toma y midiendo el voltaje entre los dos cables del conector PH2.0. Una conexión con polaridad invertida podría dañar tu dispositivo.

El Grado de Protección IP20 indica:

• Primer Dígito (2): Protección contra Sólidos. «2» significa que el conector está protegido contra el acceso a partes peligrosas con un dedo y contra objetos sólidos extraños de 12.5 mm de diámetro y mayores. Esencialmente, protege contra el contacto accidental con los dedos.
• Segundo Dígito (0): Protección contra Líquidos. «0» significa que el conector no tiene protección especial contra la entrada de agua o humedad.

Por lo tanto, esta toma de carga USB-C con protección IP20 es adecuada para:

• Entornos Interiores y Secos: Como el interior de dispositivos electrónicos, equipos de oficina, laboratorios, o cualquier aplicación donde no se espere exposición directa a líquidos, lluvia, o niveles muy altos de polvo fino que pueda ser conductivo.

No es adecuada para uso en exteriores sin una carcasa protectora adicional que le provea un mayor grado IP, ni para entornos donde pueda estar expuesta a salpicaduras, derrames o alta humedad.

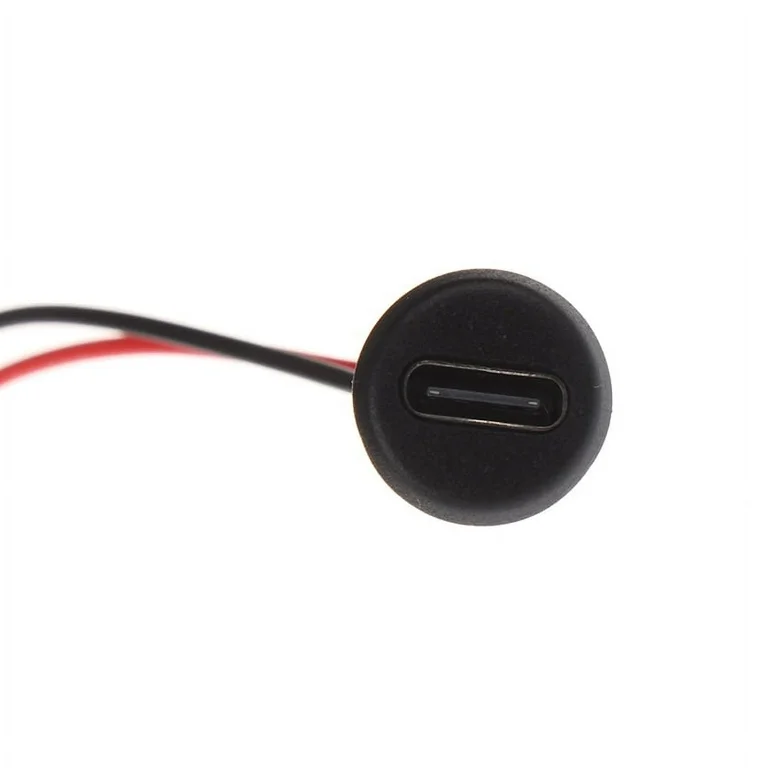

El «sistema de bloqueo mediante tuerca» se refiere a que el cuerpo roscado del conector USB-C hembra está diseñado para ser montado a través de un orificio en un panel o la pared de una carcasa. Una tuerca (generalmente metálica o plástica, que vendría incluida o se asume es parte del diseño de montaje) se enrosca en el cuerpo del conector desde el lado opuesto del panel.
Las ventajas de este sistema son:

• Montaje Seguro y Firme: La tuerca aprieta el conector contra el panel, proporcionando una fijación mecánica muy robusta. Esto «asegura una conexión firme y evita desconexiones accidentales» o que el conector se hunda dentro de la carcasa con el uso repetido de inserción y extracción de cables USB-C.
• Instalación Limpia y Profesional: Permite un montaje empotrado o semi-empotrado, dando un aspecto más profesional al dispositivo.
• Alivio de Tensión: El montaje en panel ayuda a transferir el estrés mecánico de la conexión del cable USB-C al panel y la tuerca, en lugar de directamente a las soldaduras o la PCB interna a la que está conectado el cable PH2.0.

Es ideal para crear un punto de carga externo y duradero en tus proyectos.

Una resistencia de aislamiento mínima de 1000 Megaohmios (mOhm en la descripción probablemente es un error tipográfico y debería ser MΩ – Megaohmios, que es la unidad estándar para resistencia de aislamiento) es un valor muy alto e indica una excelente calidad de aislamiento eléctrico. Esta especificación se refiere a la resistencia entre las partes conductoras del conector (los pines de alimentación) y cualquier parte externa no conductora accesible o el cuerpo del conector si es metálico y está aislado.
Un valor de 1000 MΩ significa que:

• Hay una fuga de corriente extremadamente baja a través del material aislante del conector, incluso a voltajes de hasta 30V.
• Proporciona una alta seguridad eléctrica, minimizando el riesgo de descargas o cortocircuitos debido a fallas en el aislamiento del propio conector.
• Contribuye a la «operación segura» del dispositivo, especialmente importante cuando se manejan voltajes que, aunque no sean de alto riesgo letal, pueden dañar otros componentes si hay fugas.

Esta alta resistencia de aislamiento es una característica deseable para cualquier conector de alimentación.

Este conector es ideal para una variedad de aplicaciones donde se desea utilizar la conveniencia y robustez de un puerto USB-C para la entrada de alimentación, pero solo se requieren 2 hilos (V+ y V-) internamente:

• Proyectos de Electrónica DIY y Prototipos: Para alimentar placas de desarrollo, sensores, y otros módulos que operen hasta 30V y consuman hasta 5A, usando un cable USB-C como fuente de entrada.
• Carga de Baterías Internas en Dispositivos Personalizados: Si tu dispositivo tiene una batería interna y un circuito de carga que acepta una entrada de voltaje compatible con lo que un cable USB-C puede suministrar (ej. 5V, o un voltaje negociado por un chip PD que tengas en tu circuito), esta toma proporciona un puerto de carga moderno.
• Dispositivos Portátiles Pequeños: Como linternas recargables, pequeños altavoces, o herramientas electrónicas que se benefician de un puerto de carga USB-C.
• Puntos de Alimentación para Tiras de LED o Pequeños Motores: Donde se quiera una conexión de entrada de energía desmontable y estandarizada.
• Reemplazo o Actualización de Puertos de Carga Antiguos: Para modernizar dispositivos que usaban conectores de barril u otros conectores de alimentación más antiguos, siempre que los requisitos de voltaje y corriente sean compatibles.

Su «conexión robusta y eficiente» lo hace una buena elección para «una variedad de dispositivos que necesitan una fuente de alimentación confiable».
