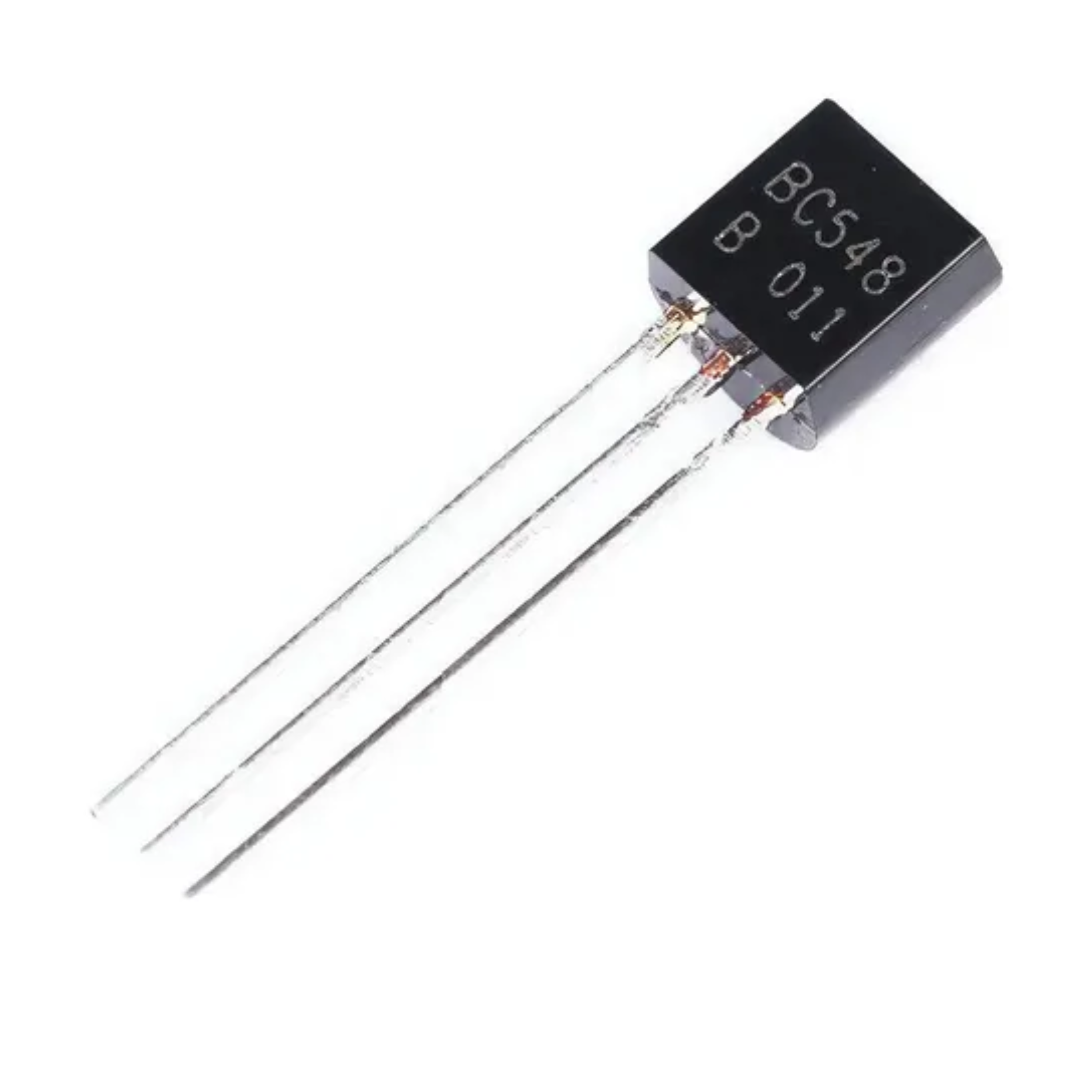

El BC548 es un transistor bipolar de unión (BJT) NPN de propósito general, ampliamente utilizado en una gran variedad de circuitos electrónicos de baja potencia, como amplificadores de pequeña señal y circuitos de conmutación. Es conocido por su fiabilidad, bajo costo y amplia disponibilidad, lo que lo convierte en un componente fundamental tanto para proyectos educativos como para aplicaciones industriales. Su encapsulado TO-92 lo hace fácil de manejar e integrar en prototipos y placas de circuito impreso.
Con una corriente máxima de colector de 100 mA y un voltaje colector-emisor de 30 V, el BC548 es adecuado para manejar pequeñas cargas, activar relés de baja potencia, controlar LEDs y formar parte de etapas preamplificadoras de audio. Ofrece una ganancia de corriente (hFE) que puede variar desde 110 hasta 800, dependiendo de la subcategoría (BC548A, BC548B, BC548C), lo que permite una amplificación eficiente de señales.
Especificaciones Máximas
Parámetro | Valor |
---|---|
Tipo de transistor | NPN (Bipolar de Unión) |
Voltaje colector-emisor (Vceo) | 30 V |
Voltaje colector-base (Vcbo) | 30 V |
Voltaje emisor-base (Vebo) | 5 V a 6 V |
Corriente máxima de colector (Ic) | 100 mA |
Disipación total a 25°C ambiente (Pd) | 500 mW a 625 mW |
Temperatura operativa/almacenamiento | -55°C a +150°C |
Características Eléctricas y Térmicas
Característica | Valor Típico |
---|---|
Ganancia de corriente (hFE) | 110 a 800 (según subcategoría A, B, C) |
Frecuencia de transición (ft) | 150 MHz a 300 MHz |
Voltaje de saturación colector-emisor (Vce(sat)) | 0.2 V (típico a Ic=10mA, Ib=1mA) |
Corriente de corte del colector (Icbo) | 15 nA (típico) |
Resistencia térmica, unión a ambiente (Rth j-amb) | 200 °C/W (típico) |
Encapsulado | TO-92 |
Preguntas Frecuentes
¿Qué diferencia hay entre el BC548, BC547 y BC549?
Los transistores BC547, BC548 y BC549 son de la misma familia NPN de propósito general con encapsulado TO-92. La principal diferencia radica en su voltaje colector-emisor (Vceo) y, en el caso del BC549, en sus características de bajo ruido. El BC547 tiene un Vceo de 45V, el BC548 de 30V y el BC549 también de 30V pero está optimizado para aplicaciones de bajo ruido. En muchas aplicaciones generales son intercambiables, pero siempre es recomendable consultar la hoja de datos para requisitos específicos.
¿Cuál es el transistor complementario del BC548?
El transistor complementario del BC548 (NPN) es el BC558 (PNP). Un par complementario se refiere a dos transistores del mismo tipo (silicio), pero con polaridades opuestas (NPN y PNP), que a menudo se utilizan juntos en etapas de amplificación de audio push-pull o en circuitos donde se requiere control de corriente bidireccional.
¿Puedo usar un BC548 para encender un relé de 12V?
Sí, puedes usar un BC548 para encender un relé de 12V, siempre y cuando la corriente que consume la bobina del relé sea inferior a la corriente máxima de colector del BC548 (100 mA. Es fundamental incluir un diodo de rueda libre (flyback diode) en paralelo con la bobina del relé para proteger el transistor de los picos de voltaje inductivos generados al apagar el relé.
¿Qué otros transistores son equivalentes o reemplazos comunes del BC548?

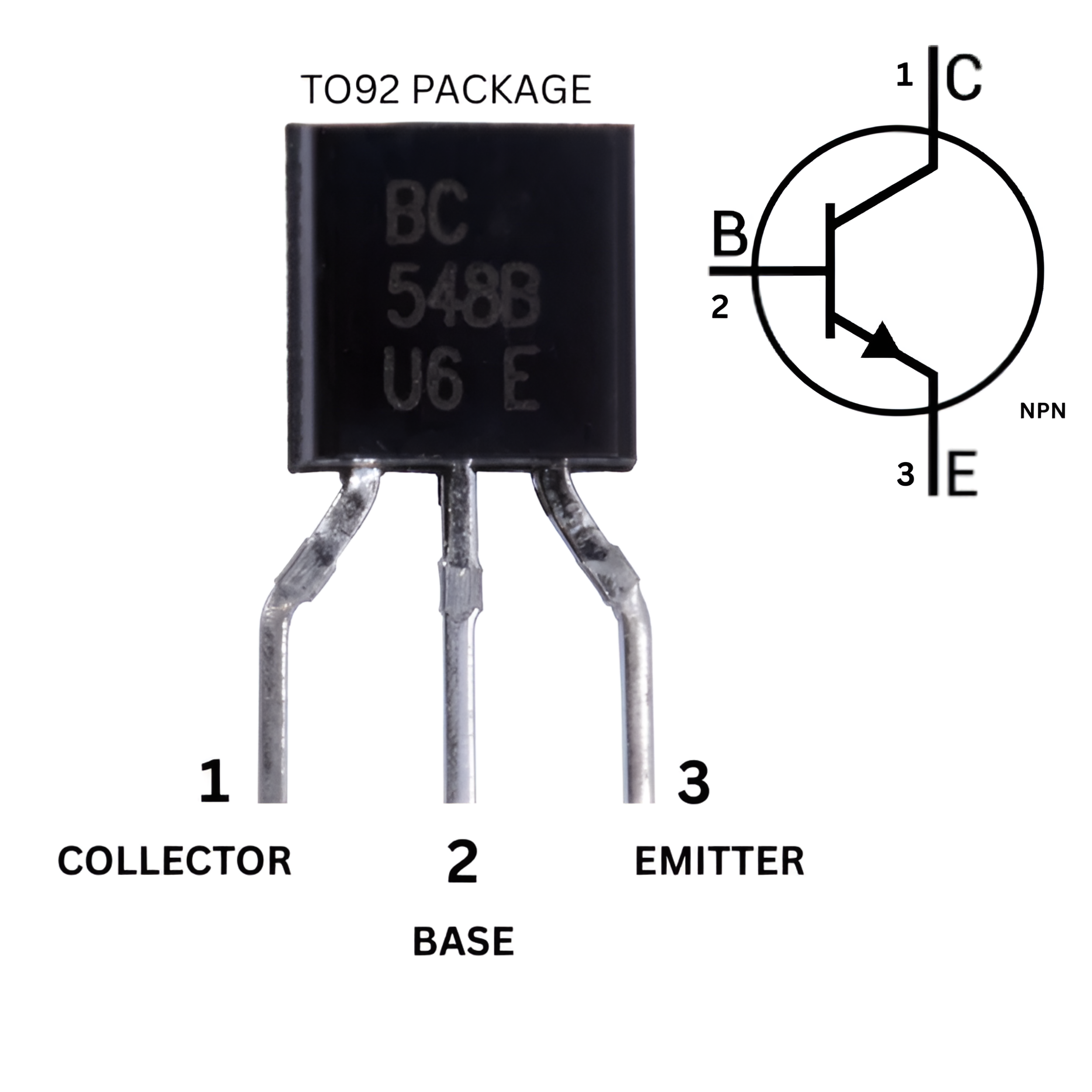

Algunos equivalentes comunes para el BC548 incluyen el 2N3904 y el 2SC1815. Aunque son funcionalmente similares, es importante tener en cuenta que las asignaciones de pines pueden diferir (CBE vs EBC o BCE), por lo que siempre se debe verificar el pinout antes de realizar un reemplazo directo en un circuito existente. Otros transistores de la serie BC como el BC547 y BC549 también son, en muchos casos, reemplazos válidos.
¿Qué tipo de aplicaciones tiene el transistor BC548?
El BC548 es muy versátil y se usa comúnmente en aplicaciones de amplificación de pequeña señal, como preamplificadores de audio, etapas de entrada de amplificadores y osciladores. También es ampliamente utilizado en circuitos de conmutación de baja potenci para controlar LEDs, pequeños relés, motores de baja corriente y como parte de interfaces de señal en microcontroladores.
