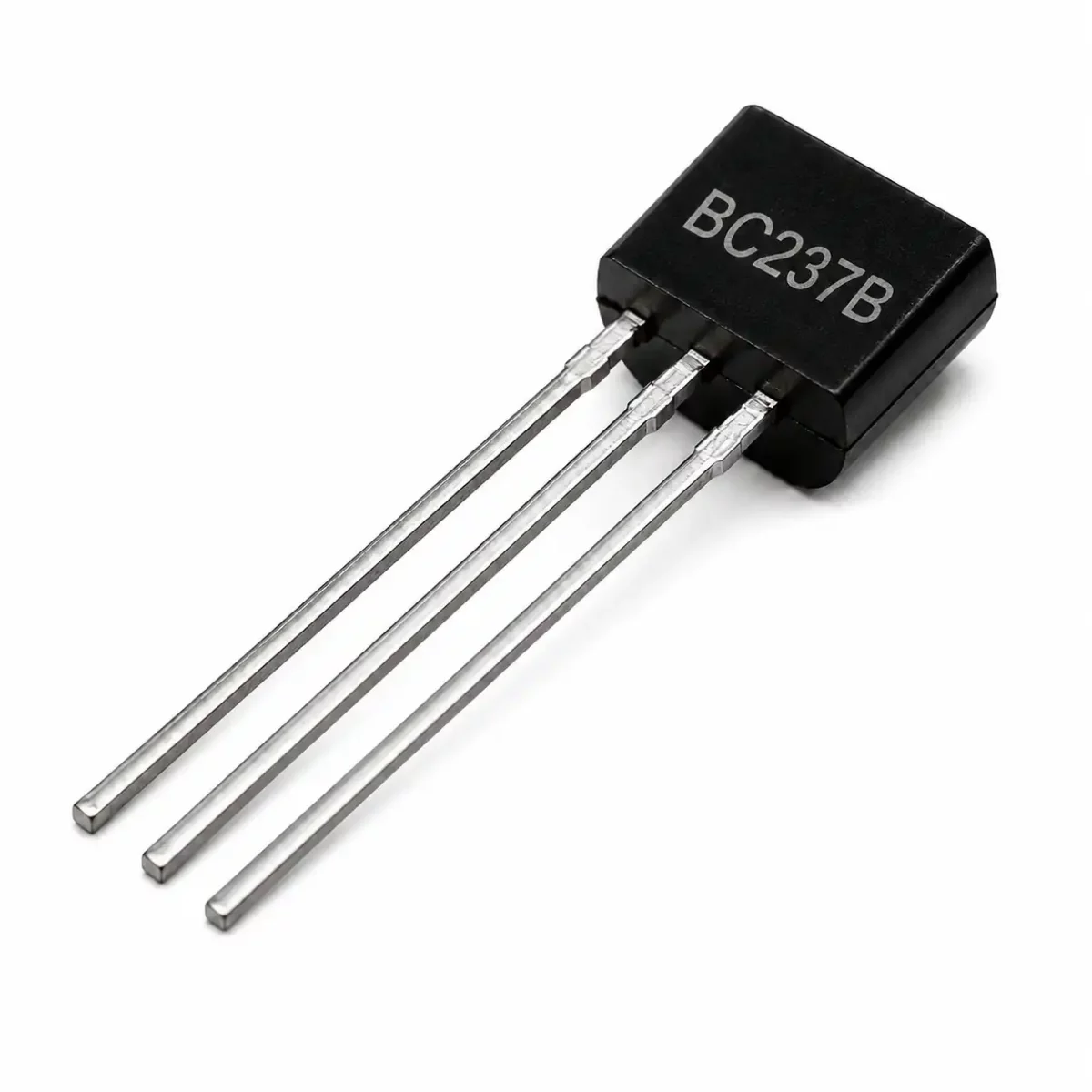

Transistor NPN BC237B TO-92

¿Qué es el Transistor NPN BC237B?

El BC237B es un Transistor Bipolar de Juntura (BJT) de tipo NPN, fabricado en silicio y diseñado para aplicaciones de baja potencia y baja frecuencia. Este componente semiconductor es fundamental en la electrónica moderna, actuando principalmente como amplificador de señal o como interruptor electrónico. Su encapsulado estándar TO-92 facilita su montaje en protoboards y placas de circuito impreso (PCB) con tecnología through-hole. La operación de un transistor NPN como el BC237B se basa en el control de un gran flujo de corriente entre sus terminales de colector y emisor, mediante la aplicación de una pequeña corriente en su terminal de base. Esta capacidad de amplificación, cuantificada por su ganancia de corriente (hFE), lo hace ideal para etapas de preamplificación de audio, drivers para pequeños actuadores como relés o LEDs, y en la construcción de circuitos lógicos discretos. La letra ‘B’ en su nomenclatura especifica un rango particular de ganancia, asegurando un rendimiento predecible dentro de ciertos parámetros de diseño.

La arquitectura interna del BC237B consiste en una estructura de tres capas de material semiconductor de silicio dopado, formando las regiones N (Emisor), P (Base) y N (Colector). Esta disposición N-P-N es la que define su polaridad y modo de operación. No posee un SoC o microcontrolador; es un componente discreto cuya función es gobernada por las leyes de la física de semiconductores. El encapsulado plástico TO-92 no solo provee los pines para la conexión eléctrica, sino que también ayuda a disipar la modesta cantidad de calor generada durante su operación, protegiendo la juntura de silicio de sobrecalentamientos en aplicaciones de baja potencia. No incluye circuitos de protección internos; la protección contra sobrecorriente o sobretensión debe ser implementada en el diseño del circuito externo.

Características Técnicas

El funcionamiento del BC237B se centra en su capacidad para operar en tres regiones principales: corte, activa y saturación. En la región de corte, con una corriente de base nula o insuficiente, el transistor actúa como un interruptor abierto, sin permitir el paso de corriente entre colector y emisor. En la región activa, una pequeña corriente de base permite el flujo de una corriente de colector proporcionalmente mayor (Ic = hFE * Ib), logrando la amplificación de la señal. Finalmente, en la región de saturación, el transistor se comporta como un interruptor cerrado, permitiendo el máximo flujo de corriente con una caída de voltaje mínima entre colector y emisor. El BC237B es conocido por su bajo nivel de ruido, lo que lo hace particularmente adecuado para las primeras etapas de amplificación de señales de audio débiles. Su frecuencia de transición (fT) de aproximadamente 150 MHz define el límite superior de su utilidad en aplicaciones de alta frecuencia.

Especificaciones Eléctricas

Comunicación y Pinout

El BC237B es un componente discreto y no utiliza protocolos de comunicación. Su interacción con el circuito se define por su pinout en el encapsulado TO-92 (visto de frente, con la parte plana hacia el observador).

Dimensiones y Ambiente

Aplicaciones

• Etapas de preamplificación de audio y señales de bajo nivel.
• Circuitos de conmutación (switching) para controlar cargas pequeñas como LEDs y relés.
• Drivers para displays de 7 segmentos de cátodo común.
• Osciladores de baja frecuencia y generadores de formas de onda.
• Amplificadores de propósito general en proyectos de electrónica y prototipado.
• Circuitos de lógica discreta (puertas NOT, AND, OR).
• Fuentes de corriente constante simples.

Preguntas Frecuentes

Mejora tu proyecto

Para sacar el máximo provecho al transistor BC237B en tus circuitos, considera estos componentes esenciales:

• Resistencias: Indispensables para polarizar correctamente el transistor, limitando la corriente de base y actuando como resistencias de carga en el colector. Un kit de resistencias de varios valores es ideal.
• Condensadores: Necesarios para acoplar y desacoplar señales de AC en circuitos de amplificación, así como para filtrar el ruido en las líneas de alimentación.
• Protoboard y Cables Jumper: La forma más rápida y sencilla de montar y probar tus circuitos con el BC237B antes de soldarlos en una placa definitiva.
