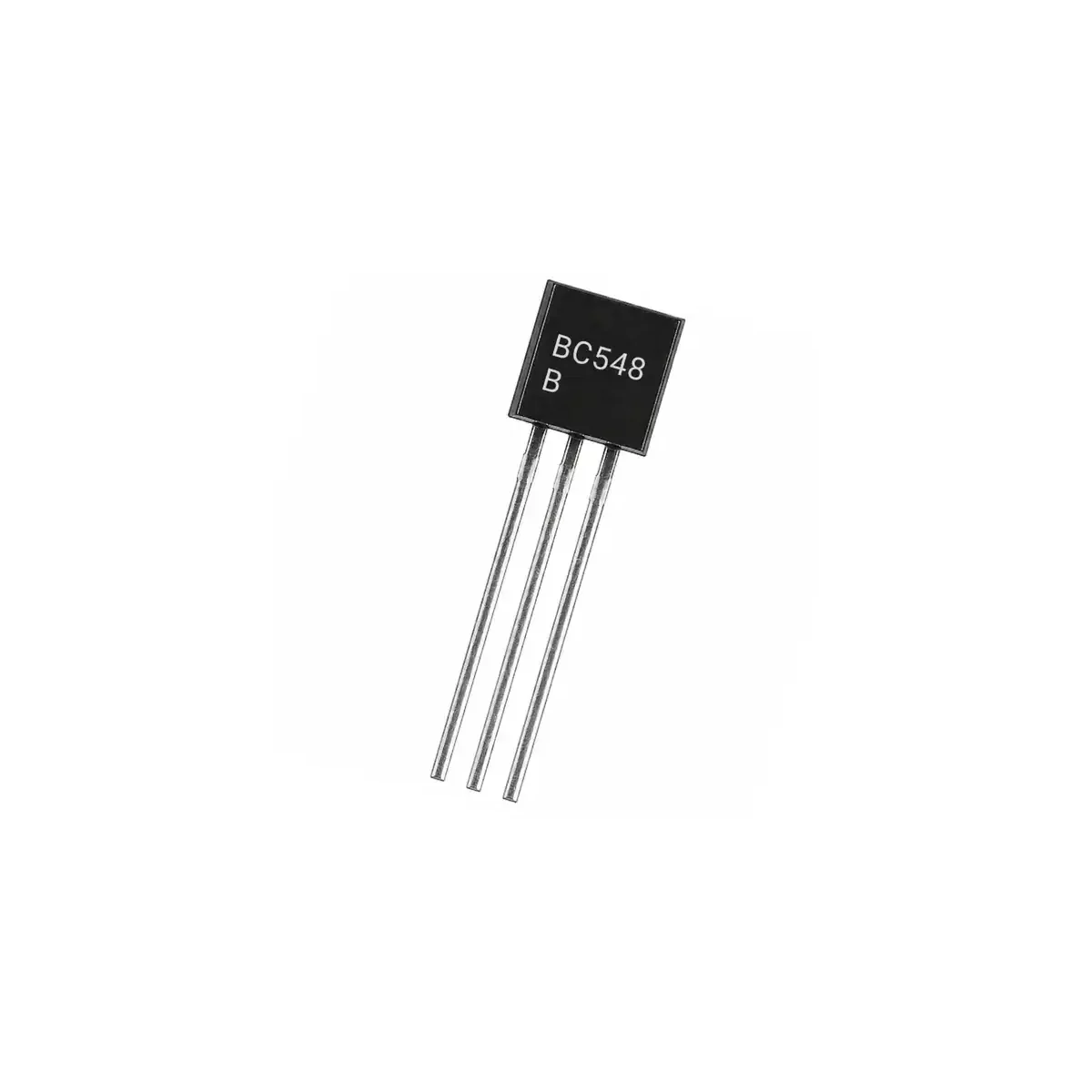

Transistor NPN BC548B TO-92

¿Qué es el Transistor NPN BC548B?

El BC548B es un Transistor de Unión Bipolar (BJT) de tipo NPN, encapsulado en el popular formato TO-92. Este componente es uno de los transistores de propósito general más utilizados en el mundo de la electrónica, tanto a nivel de prototipado y aficionados como en aplicaciones comerciales, debido a su bajo costo, alta disponibilidad y características eléctricas versátiles. Su función principal es la amplificación de señal de bajo nivel y la conmutación (switching) de cargas de baja potencia. Gracias a su notable ganancia de corriente (hFE), una pequeña corriente aplicada a su terminal de base puede controlar una corriente significativamente mayor que fluye entre el colector y el emisor, permitiendo controlar dispositivos como LEDs, relés pequeños o servir como etapa de preamplificación en circuitos de audio.

La arquitectura interna del BC548B se basa en un cristal de silicio dopado para crear tres capas: una capa delgada de tipo P (Base) intercalada entre dos capas de tipo N (Colector y Emisor). Esta estructura N-P-N es la que define su comportamiento. El encapsulado de plástico epoxi TO-92 no solo protege el delicado die de silicio de factores ambientales y mecánicos, sino que también ayuda a disipar la modesta cantidad de calor generada durante su operación, asegurando un rendimiento estable dentro de sus límites de potencia especificados. Los tres pines que emergen del encapsulado están estandarizados para facilitar su montaje en protoboards y placas de circuito impreso (PCB).

Características Técnicas

El funcionamiento del BC548B se rige por los principios de la física de semiconductores. Al polarizar la unión Base-Emisor con un voltaje de aproximadamente 0.7V, se permite el flujo de una pequeña corriente de base (Ib). Esta corriente de base modula la conductividad del transistor, permitiendo que una corriente de colector (Ic) mucho mayor fluya hacia el emisor. La relación entre estas dos corrientes es la ganancia de corriente DC, conocida como hFE (o β). El sufijo ‘B’ en el modelo BC548B indica que pertenece a un grupo de ganancia específico, típicamente con un hFE que varía entre 200 y 450. Esta ganancia relativamente alta lo hace ideal para etapas de amplificación de voltaje en circuitos de audio o para asegurar una saturación completa en aplicaciones de conmutación con una mínima corriente de control.

Especificaciones Eléctricas

Comunicación y Pinout

Dimensiones y Ambiente

Aplicaciones

• Etapas de preamplificación de audio y procesamiento de señales de bajo nivel.
• Controladores (drivers) para LEDs, pequeños relés y buzzers.
• Circuitos de conmutación de baja potencia y lógica discreta (DTL/RTL).
• Osciladores de baja frecuencia y generadores de pulsos.
• Proyectos educativos, prototipado rápido en breadboards y reparaciones electrónicas generales.
• Interfaces entre microcontroladores (como Arduino o ESP32) y cargas que superan la capacidad de corriente de sus pines GPIO.

Preguntas Frecuentes

Mejora tu proyecto

Para sacar el máximo provecho al transistor BC548B, considera estos componentes complementarios:

• Kit de Resistencias de Carbón: Indispensables para polarizar correctamente la base del transistor y para limitar la corriente en el colector.
• Protoboard y Cables Jumper: La combinación perfecta para montar y experimentar rápidamente con tus circuitos sin necesidad de soldar.
• Diodos 1N4007: Esencial para proteger el transistor del colapso del campo magnético (fuerza contraelectromotriz) cuando se conmuta una carga inductiva como un relé o un solenoide.
