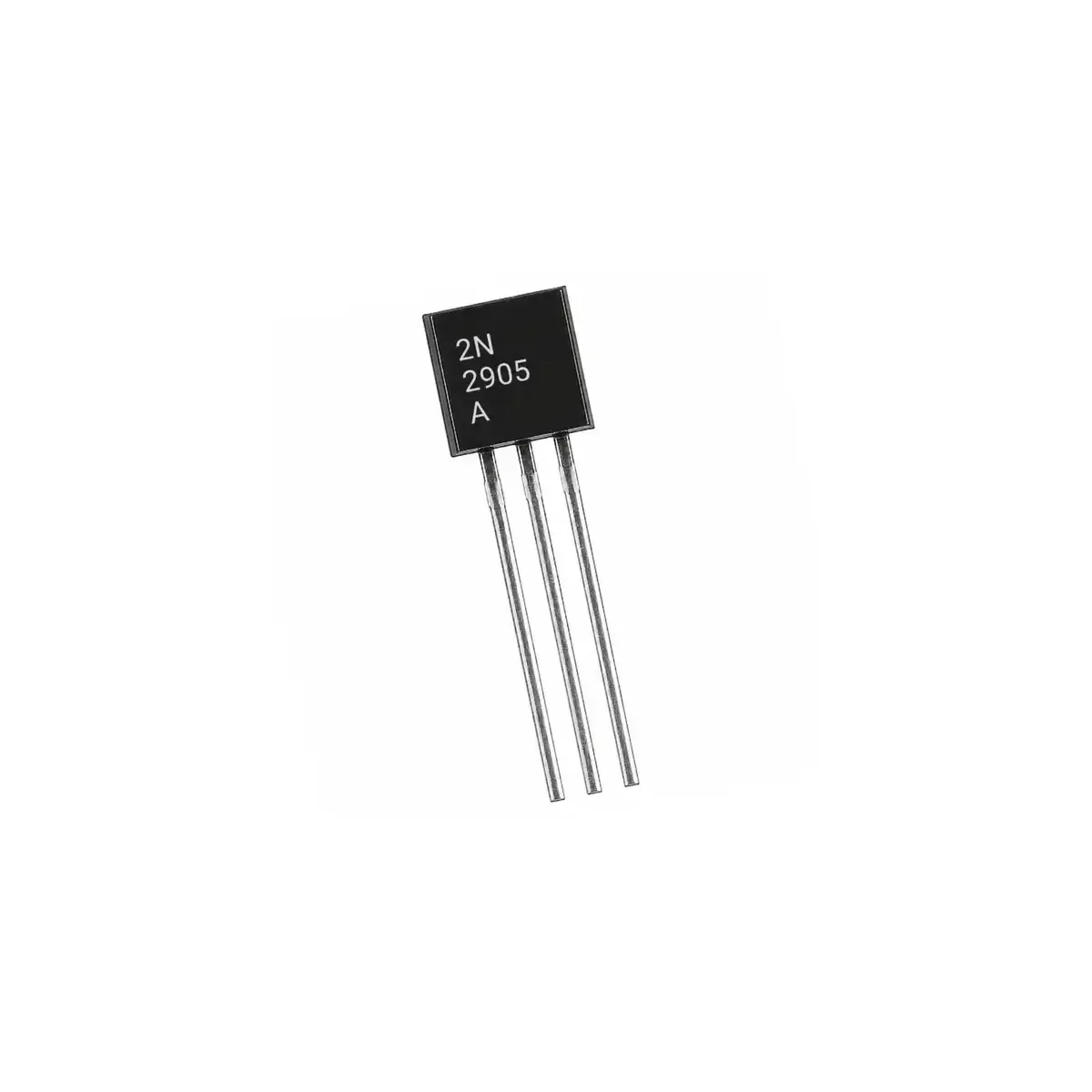

¿Qué es el Transistor PNP 2N2905A?
El 2N2905A es un transistor de unión bipolar (BJT) de tipo PNP, fabricado con tecnología de silicio planar. Este componente es ampliamente reconocido en el mundo de la electrónica por su versatilidad y fiabilidad, siendo una pieza fundamental en una vasta gama de circuitos. Su principal función es la amplificación de señales de baja potencia y la conmutación de cargas. A diferencia de su contraparte NPN, un transistor PNP se activa con una corriente de base negativa respecto al emisor, permitiendo que una corriente mayor fluya desde el emisor hacia el colector. Esta característica lo hace ideal para aplicaciones de «high-side switching» o en etapas de salida de amplificadores de audio tipo push-pull, donde trabaja en conjunto con un transistor NPN complementario. Su encapsulado estándar TO-92 facilita su montaje en protoboards y placas de circuito impreso (PCB), haciéndolo accesible tanto para aficionados como para profesionales.
La arquitectura interna del 2N2905A consiste en tres capas de material semiconductor dopado (Positivo-Negativo-Positivo) que forman las terminales de emisor, base y colector. La delgada capa de base, ligeramente dopada, es la clave para su capacidad de amplificación. Una pequeña corriente que fluye desde el emisor hacia la base permite controlar un flujo de corriente mucho mayor entre el emisor y el colector. Este dispositivo está diseñado para manejar voltajes de colector-emisor de hasta 60V y corrientes de colector continuas de hasta 600mA, lo que le confiere una robustez considerable para controlar cargas como relés, pequeños motores DC y arreglos de LEDs.
Características Técnicas
El funcionamiento del 2N2905A se rige por las tres regiones operativas de un BJT: corte, activa y saturación. En la región de corte, no hay corriente de base y el transistor actúa como un interruptor abierto. En la región activa, la corriente de colector es proporcional a la corriente de base, multiplicada por el factor de ganancia de corriente DC (hFE), permitiendo la amplificación de señales. Finalmente, en la región de saturación, el transistor se comporta como un interruptor cerrado, permitiendo el máximo flujo de corriente con una mínima caída de voltaje entre colector y emisor (VCEsat).
Especificaciones Eléctricas
| Parámetro | Valor |
|---|---|
| Tipo de Transistor | PNP Bipolar (BJT) |
| Voltaje Colector-Emisor (VCEO) | -60 V |
| Voltaje Colector-Base (VCBO) | -60 V |
| Voltaje Emisor-Base (VEBO) | -5 V |
| Corriente de Colector Continua (IC) | -600 mA |
| Disipación de Potencia Total (PD @ 25°C) | 625 mW |
| Ganancia de Corriente DC (hFE) | mín. 100 (para Ic = -150 mA) |
| Voltaje de Saturación Colector-Emisor (VCEsat) | -1.6 V (máx. @ Ic=-500mA) |
Comunicación y Pinout
| Pin | Función | Descripción |
|---|---|---|
| 1 | Emisor (E) | Terminal por donde la corriente principal sale del transistor. |
| 2 | Base (B) | Terminal de control que modula el flujo de corriente entre emisor y colector. |
| 3 | Colector (C) | Terminal que recoge la corriente principal que ha fluido desde el emisor. |
Dimensiones y Ambiente
| Característica | Valor |
|---|---|
| Encapsulado | TO-92 |
| Temperatura de Operación (Tj) | -55°C a +150°C |
| Temperatura de Almacenamiento (Tstg) | -55°C a +150°C |
| Resistencia Térmica Juntura-Ambiente (RθJA) | 200 °C/W |
| Resistencia Térmica Juntura-Caja (RθJC) | 83.3 °C/W |
| Derateo sobre 25°C | 5.0 mW/°C |
| Grado IP | N/A (Componente discreto para montaje en PCB) |
Aplicaciones
- Control de cargas de baja y media potencia como relés, solenoides y pequeños motores DC.
- Circuitos de conmutación de alta velocidad (drivers).
- Amplificadores de señal de audio y de propósito general.
- Etapas de salida de amplificadores en configuración Push-Pull (par complementario).
- Reguladores de voltaje lineales simples.
- Osciladores y generadores de señales.
Preguntas Frecuentes
¿Cuál es el transistor NPN complementario del 2N2905A?
El par complementario NPN más común para el 2N2905A es el 2N2219A o, en su versión TO-92 más popular, el 2N2222A. Juntos son ideales para construir etapas de salida de amplificadores de clase B o AB.
¿Puedo usar este transistor para controlar un motor de 12V?
Sí, es posible siempre que la corriente de arranque y operación del motor no exceda los 600mA. Es crucial incluir un diodo de protección (flyback), como un 1N4007, en paralelo con el motor para proteger el transistor de los picos de voltaje inductivos al apagar el motor.
¿Qué significa la ‘A’ en la nomenclatura 2N2905A?
La letra ‘A’ al final del número de parte generalmente indica una versión con especificaciones mejoradas o más estrictas en comparación con el modelo base (2N2905). Típicamente, esto se refiere a mayores rangos de voltaje, una ganancia (hFE) más definida o mejor rendimiento general.
¿Cómo calculo la resistencia de base para usarlo como interruptor (saturación)?
Para saturar el transistor, la corriente de base (IB) debe ser suficiente para la corriente de colector (IC) deseada. Una regla general es usar IB = IC / 10. La resistencia de base (RB) se calcula con la ley de Ohm: RB = (V_entrada – V_BE_sat) / IB. V_entrada es el voltaje de tu señal de control (ej. 5V de un microcontrolador) y V_BE_sat es la caída de voltaje base-emisor en saturación (aprox. -0.8V a -1.2V).
