Descripción

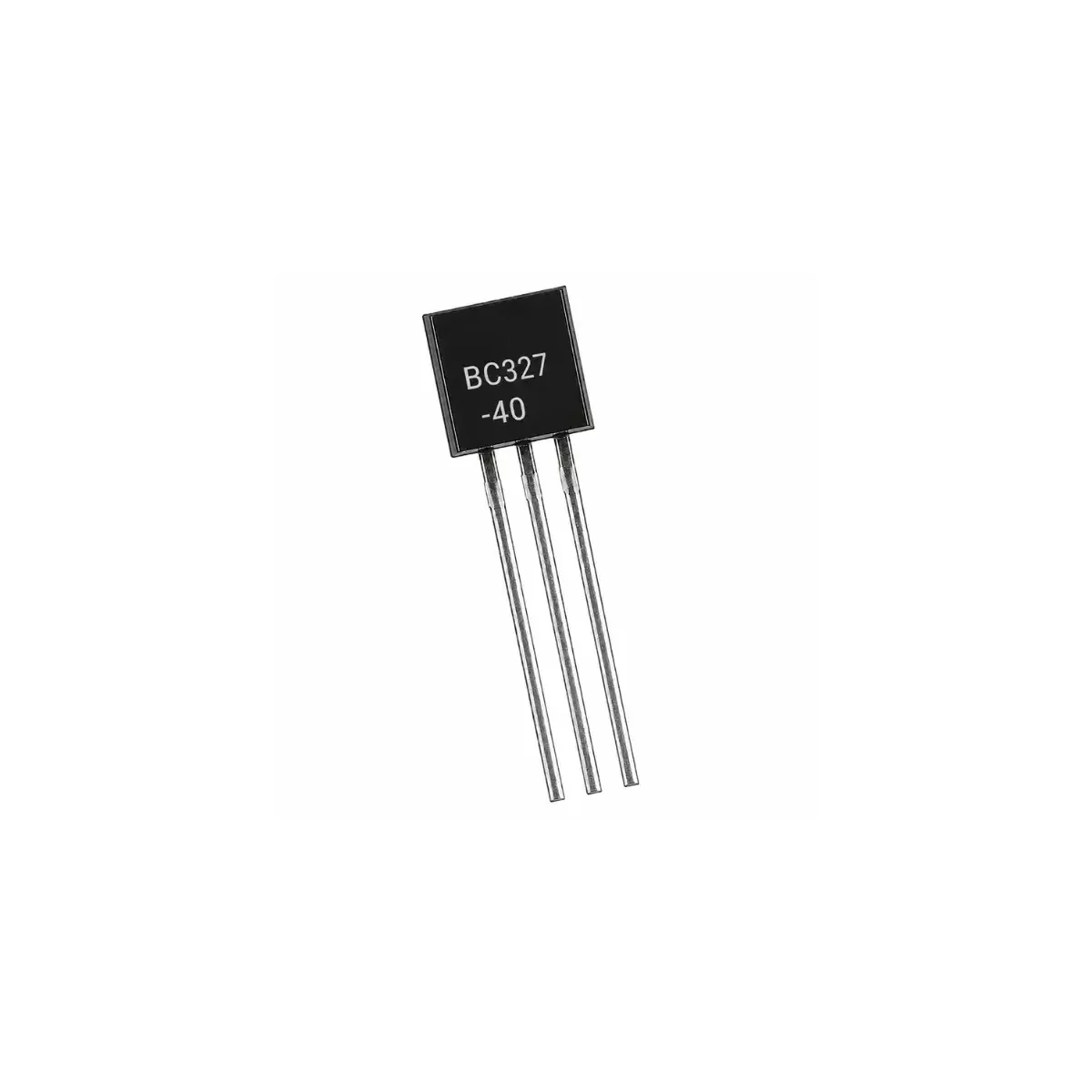

¿Qué es el Transistor PNP BC327-40?
El BC327-40 es un transistor de unión bipolar (BJT) de tipo PNP de propósito general, diseñado para aplicaciones de conmutación y amplificación de media potencia. Este componente es fundamental en la electrónica moderna, actuando como un interruptor controlado por corriente o como un amplificador de señal. Su encapsulado estándar TO-92 lo hace ideal para prototipado en protoboards y montaje en circuitos impresos (PCB) con tecnología through-hole. Gracias a su capacidad para manejar corrientes de colector de hasta -800 mA y voltajes de colector-emisor de hasta -45 V, el BC327-40 es una opción robusta y versátil para controlar cargas como relés, pequeños motores DC, tiras de LED y otros actuadores que superan la capacidad de corriente de un microcontrolador estándar como Arduino o ESP32.
La arquitectura interna del BC327-40 se basa en una estructura de tres capas de material semiconductor dopado: una capa de tipo N (Base) intercalada entre dos capas de tipo P (Emisor y Colector). Esta configuración PNP significa que el flujo de corriente principal se compone de ‘huecos’ y se controla mediante una pequeña corriente que sale del terminal de base. A diferencia de los transistores NPN, un PNP se activa aplicando un voltaje bajo (o negativo) a su base con respecto a su emisor, permitiendo que una corriente mucho mayor fluya desde el emisor hacia el colector. Esta característica lo hace particularmente útil en configuraciones de conmutación del lado alto (high-side switching).
Características Técnicas
El funcionamiento del BC327-40 se rige por el principio de ganancia de corriente. Una pequeña corriente de base (Ib) controla una corriente de colector (Ic) mucho mayor, una relación definida por su ganancia de corriente DC, o hFE. El sufijo «-40» en este modelo especifica el grupo de mayor ganancia dentro de la familia BC327, típicamente en el rango de 250 a 630, lo que garantiza un rendimiento de amplificación consistente y una saturación efectiva con corrientes de base muy bajas. Su frecuencia de transición (fT) típica de aproximadamente 260 MHz indica que puede operar de manera competente en circuitos de audio y en aplicaciones de conmutación de media velocidad. Para operar como un interruptor, se debe asegurar que la corriente de base sea suficiente para llevar el transistor a la región de saturación, minimizando así la caída de voltaje colector-emisor (Vce(sat)) y la disipación de potencia.
Especificaciones Eléctricas
| Parámetro | Valor |
|---|---|
| Tipo de Transistor | PNP Bipolar (BJT) |
| Voltaje Colector-Emisor (Vceo) | -45 V |
| Voltaje Colector-Base (Vcbo) | -50 V |
| Voltaje Emisor-Base (Vebo) | -5 V |
| Corriente de Colector Continua (Ic) | -800 mA |
| Disipación Total de Potencia (Ptot) | 625 mW (a 25°C) |
| Ganancia de Corriente DC (hFE) | 250 – 630 (Grupo -40) |
| Frecuencia de Transición (fT) | 260 MHz (típico) |
Pinout y Encapsulado
| Pin | Función | Descripción |
|---|---|---|
| 1 (Izquierda) | Emisor (E) | Terminal por donde la corriente principal entra al transistor. |
| 2 (Centro) | Base (B) | Terminal de control que modula el flujo de corriente entre emisor y colector. |
| 3 (Derecha) | Colector (C) | Terminal por donde la corriente principal sale del transistor hacia la carga. |
Dimensiones y Ambiente
| Característica | Valor |
|---|---|
| Encapsulado | TO-92 |
| Temperatura de Operación (Tj) | -55 °C a +150 °C |
| Temperatura de Almacenamiento (Tstg) | -55 °C a +150 °C |
Aplicaciones
- Control de relés y solenoides.
- Driver para motores DC de baja potencia.
- Conmutación de cargas de hasta 800 mA.
- Etapas de salida en amplificadores de audio de clase AB.
- Reguladores de voltaje lineales simples.
- Circuitos de preamplificación de señales.
- Generadores de pulsos y osciladores de baja frecuencia.
Preguntas Frecuentes
¿Cuál es la diferencia entre un BC327 y un BC557?
La principal diferencia es la capacidad de corriente. El BC327 puede manejar hasta -800 mA de corriente de colector, lo que lo hace ideal para controlar cargas de potencia media como relés o motores pequeños. En cambio, el BC557 es un transistor de señal pequeña, limitado a -100 mA, diseñado para etapas de amplificación y procesamiento de señal, no para manejar cargas directamente.
¿Puedo usar este transistor para controlar un motor DC pequeño?
Sí, es una excelente opción siempre que la corriente de arranque (stall current) del motor no exceda los 800 mA. Es crucial conectar un diodo de protección (flyback), como un 1N4007, en paralelo inverso con el motor para suprimir los picos de voltaje generados al apagar el motor, protegiendo así el transistor.
¿Qué significa el sufijo «-40» en BC327-40?
El sufijo indica el grupo de ganancia de corriente DC (hFE). El grupo «-40» especifica la ganancia más alta dentro de la familia BC327, típicamente entre 250 y 630. Esto asegura que el transistor amplificará la corriente de base de manera significativa y predecible, lo cual es vital para el diseño de circuitos de amplificación y para asegurar una conmutación eficiente (saturación) con una baja corriente de control.
¿Necesito un disipador de calor para el BC327-40?
Depende de la disipación de potencia (P = Vce * Ic). Para corrientes bajas (menos de 200 mA) y en modo de conmutación (Vce bajo), generalmente no se necesita. Sin embargo, si opera en la región activa o conmuta corrientes cercanas a su límite de 800 mA de forma continua, la disipación puede superar los 250-300 mW. En esos casos, un pequeño disipador para encapsulados TO-92 es recomendable para mantener la temperatura de la unión dentro de los límites seguros.
Mejora tu proyecto
Para sacar el máximo provecho al transistor BC327-40, considera estos componentes esenciales:
- Kit de Resistencias: Indispensables para limitar la corriente de base y polarizar correctamente el transistor tanto en modo de conmutación como de amplificación.
- Diodos 1N4007: Cruciales para la protección contra voltajes inversos al conmutar cargas inductivas como relés, solenoides o motores.
- Protoboard y Cables Jumper: La combinación perfecta para experimentar y validar tus circuitos de forma rápida y segura antes de soldar el diseño final.
Información adicional
| Tipo | PNP BJT |
|---|---|
| Encapsulado | TO-92 |
| Corriente Máx. (Ic) | -800 mA |
| Voltaje Máx. (Vceo) | -45 V |
| Ganancia (hFE) | 250-630 |
