El SN74LS73N es un componente lógico digital de la serie 74LS diseñado para implementaciones en sistemas digitales de alto rendimiento. Este circuito integrado contiene dos flip-flops JK tipo maestro-esclavo que operan de forma independiente. Cada flip-flop incluye una entrada de reloj (CLK), dos entradas lógicas (J y K), y una entrada asincrónica de limpieza (CLR) que permite reiniciar el estado de la salida a cero sin depender del reloj.
Este dispositivo es ideal para aplicaciones como división de frecuencia, contadores binarios y almacenamiento de estados lógicos en sistemas digitales. Funciona en un rango de voltaje típico de 5V, compatible con otros dispositivos TTL, y alcanza frecuencias de operación de hasta 30 MHz, lo que lo hace adecuado para aplicaciones de alta velocidad.

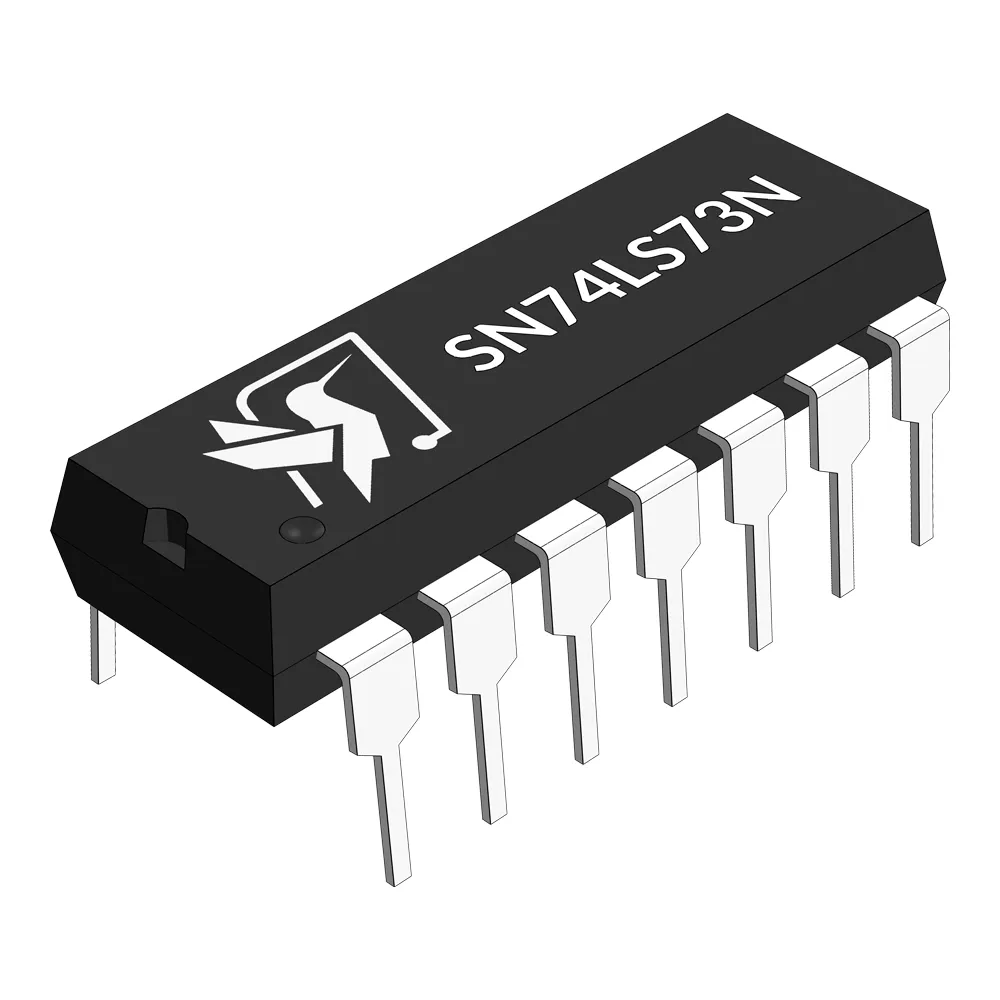

El encapsulado DIP de 14 pines facilita su integración en protoboards o PCBs, y su bajo consumo de corriente lo convierte en una solución eficiente para circuitos complejos. Su diseño robusto y confiable es ampliamente utilizado en proyectos educativos, diseño de hardware digital y sistemas de automatización.
Preguntas Frecuentes
¿En qué tipo de proyectos es ideal usar un flip-flop JK como el SN74LS73N en lugar de un microcontrolador?
El SN74LS73N brilla en aplicaciones de lógica digital de alta velocidad y bajo nivel donde se requiere una función específica y determinista. Es ideal para:
- Divisores de frecuencia: Su capacidad de ‘conmutar’ (toggle) cuando las entradas J y K están en alto (HIGH) lo hace perfecto para dividir una señal de reloj por 2 de forma muy sencilla y precisa, algo fundamental en la sincronización de sistemas digitales.
- Contadores síncronos y asíncronos: Se pueden conectar múltiples flip-flops en cascada para construir contadores binarios. El SN74LS73N es un bloque de construcción clásico para este tipo de circuitos.
- Registros de desplazamiento simples: Para el almacenamiento y manipulación de bits a nivel de hardware.
Se prefiere sobre un microcontrolador cuando la velocidad de conmutación (hasta 30 MHz) es crítica y la tarea es repetitiva y no requiere la flexibilidad de un software, garantizando una respuesta sin latencia de software.
¿Qué componentes adicionales necesito para hacer funcionar el SN74LS73N en un protoboard?
Para una implementación básica y estable del SN74LS73N en un protoboard, necesitarás:
- Fuente de alimentación regulada de 5V: La familia 74LS opera en un rango estricto (4.75V a 5.25V). Una fuente estable es crucial.
- Condensador de desacoplo: Un condensador cerámico de 0.1µF (100nF) conectado entre el pin de VCC y GND, lo más cerca posible del chip, es indispensable para filtrar el ruido de la fuente de alimentación.
- Resistencias de pull-up o pull-down: Para evitar que las entradas lógicas (J, K, CLR) queden en un estado «flotante» o indefinido, es una buena práctica conectarlas a VCC (pull-up) o GND (pull-down) a través de una resistencia (ej. 10kΩ) si no están siendo activamente controladas por otra salida lógica.
- Una señal de reloj (Clock): Puedes generarla con otro circuito integrado como un temporizador NE555 en modo astable o un oscilador de cristal.
¿Cuál es la diferencia funcional clave entre este flip-flop JK (SN74LS73) y un flip-flop tipo D (como el 74LS74)?
La diferencia principal radica en cómo procesan las entradas para determinar el estado de salida. En resumen:
- Un Flip-Flop Tipo D (Data/Delay), como el 74LS74, es esencialmente un dispositivo de memoria de un bit. Su función es simple: el estado de la salida (Q) se iguala al estado de la entrada (D) en el flanco activo del pulso de reloj. Es perfecto para capturar y almacenar datos.
- Un Flip-Flop Tipo JK, como este SN74LS73N, es más versátil. Basado en los valores de las entradas J y K, puede:
- Mantener el estado (J=0, K=0).
- Resetear la salida a 0 (J=0, K=1).
- Setear la salida a 1 (J=1, K=0).
- Conmutar (Toggle) la salida a su estado opuesto (J=1, K=1).
Esta capacidad de «toggle» es la ventaja distintiva del flip-flop JK, haciéndolo la elección superior para construir contadores y divisores de frecuencia.
¿Puedo usar el SN74LS73N directamente con plataformas como Arduino o Raspberry Pi?
La compatibilidad depende del voltaje de operación de la placa controladora:
- Con Arduino UNO (y otras placas de 5V): Sí, es directamente compatible. El SN74LS73N opera con lógica TTL de 5V, al igual que un Arduino UNO. Puedes conectar las salidas digitales del Arduino a las entradas (J, K, CLK, CLR) del flip-flop sin problemas.
- Con Raspberry Pi, ESP32, Arduino Due (y otras placas de 3.3V): No se recomienda la conexión directa. El SN74LS73N requiere señales de entrada de 5V para operar de manera fiable y sus salidas también son de 5V. Conectar una salida de 5V a una entrada de 3.3V de una Raspberry Pi o ESP32 puede dañar permanentemente el microcontrolador. Para una integración segura, debes usar un conversor de nivel lógico bidireccional entre ambas partes.
¿Qué significa la entrada asincrónica «Clear» (CLR) y cómo se utiliza?
La entrada de «Clear» (CLR) en el SN74LS73N es una función de reinicio (reset) prioritaria y asincrónica. Esto significa:
- Asincrónica: Funciona independientemente de la señal de reloj (CLK). No necesita esperar un pulso de reloj para actuar.
- Prioritaria: Cuando se activa (poniéndola a nivel bajo o LOW), fuerza inmediatamente la salida (Q) a un estado BAJO (0), sin importar los valores en las entradas J, K o CLK.
Su uso principal es para inicializar un sistema o un contador a un estado conocido (cero) al encender el circuito o tras ocurrir una condición de error, asegurando un punto de partida predecible.
¿Qué precauciones de manipulación debo tener con los circuitos de la familia 74LS?
Aunque son robustos, los circuitos integrados de la familia TTL como el SN74LS73N son sensibles a la Descarga Electrostática (ESD). Para asegurar su integridad, sigue estas precauciones:
- Evita la ESD: Antes de manipular el chip, descarga cualquier electricidad estática de tu cuerpo tocando un objeto metálico grande y puesto a tierra (como el chasis de un computador de escritorio). Lo ideal es usar una pulsera antiestática.
- Orientación correcta: Al insertarlo en un protoboard o zócalo, asegúrate de que la orientación sea la correcta. El encapsulado tiene una muesca o un punto que indica la ubicación del pin 1. Invertir la alimentación (VCC y GND) destruirá el chip instantáneamente.
- Extracción cuidadosa: Si necesitas removerlo del protoboard, usa una herramienta de extracción de ICs o haz palanca suave y uniformemente desde ambos extremos para no doblar los pines.
