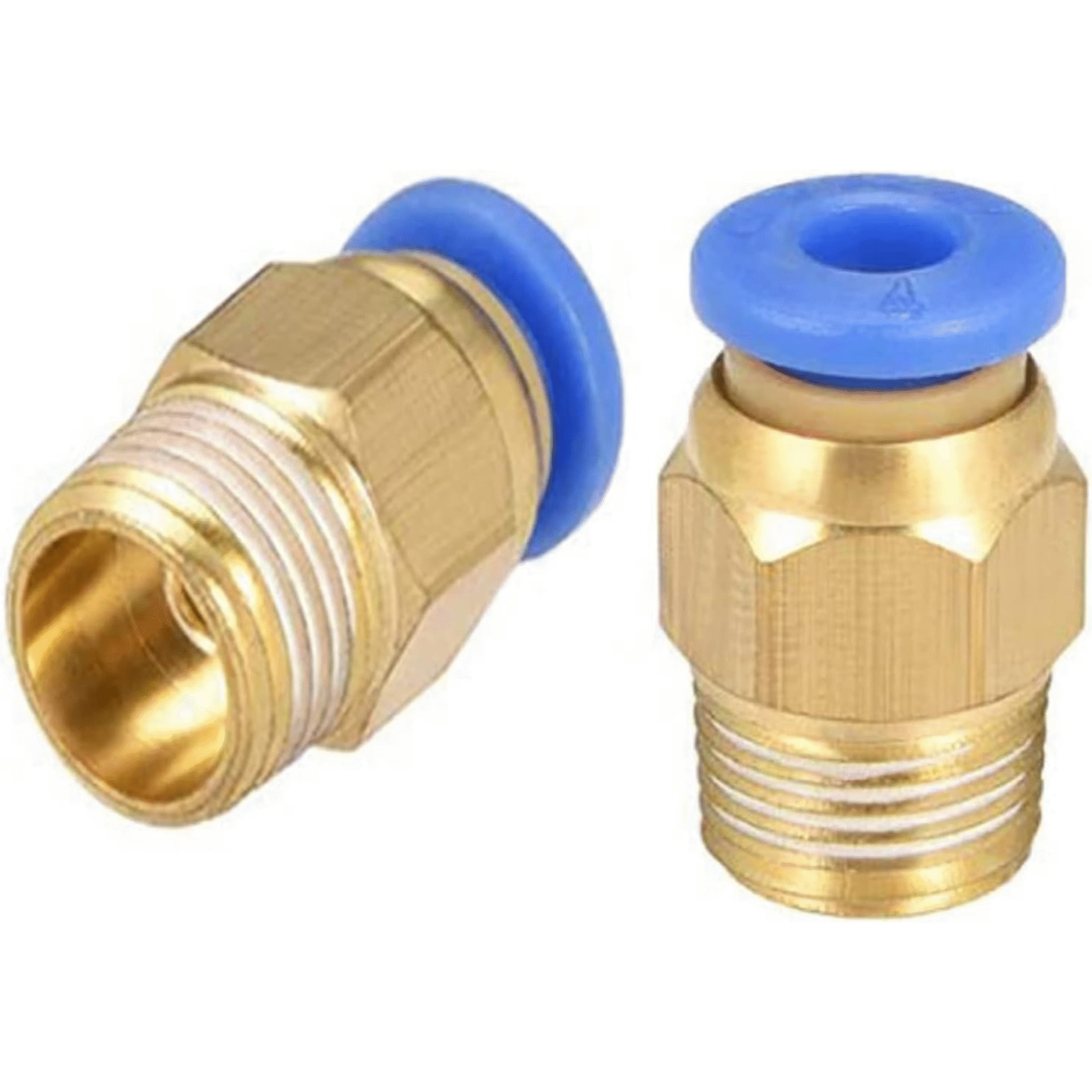

Conector neumático PC4-01 Azul

La designación «PC4-01» en conectores neumáticos para impresoras 3D generalmente indica:

• PC4: Significa que el conector es del tipo «push-fit» (de inserción rápida) y está diseñado para usarse con un tubo de PTFE (Teflón) de 4mm de diámetro exterior (OD). Este es el tamaño estándar para el filamento de 1.75mm en configuraciones Bowden.

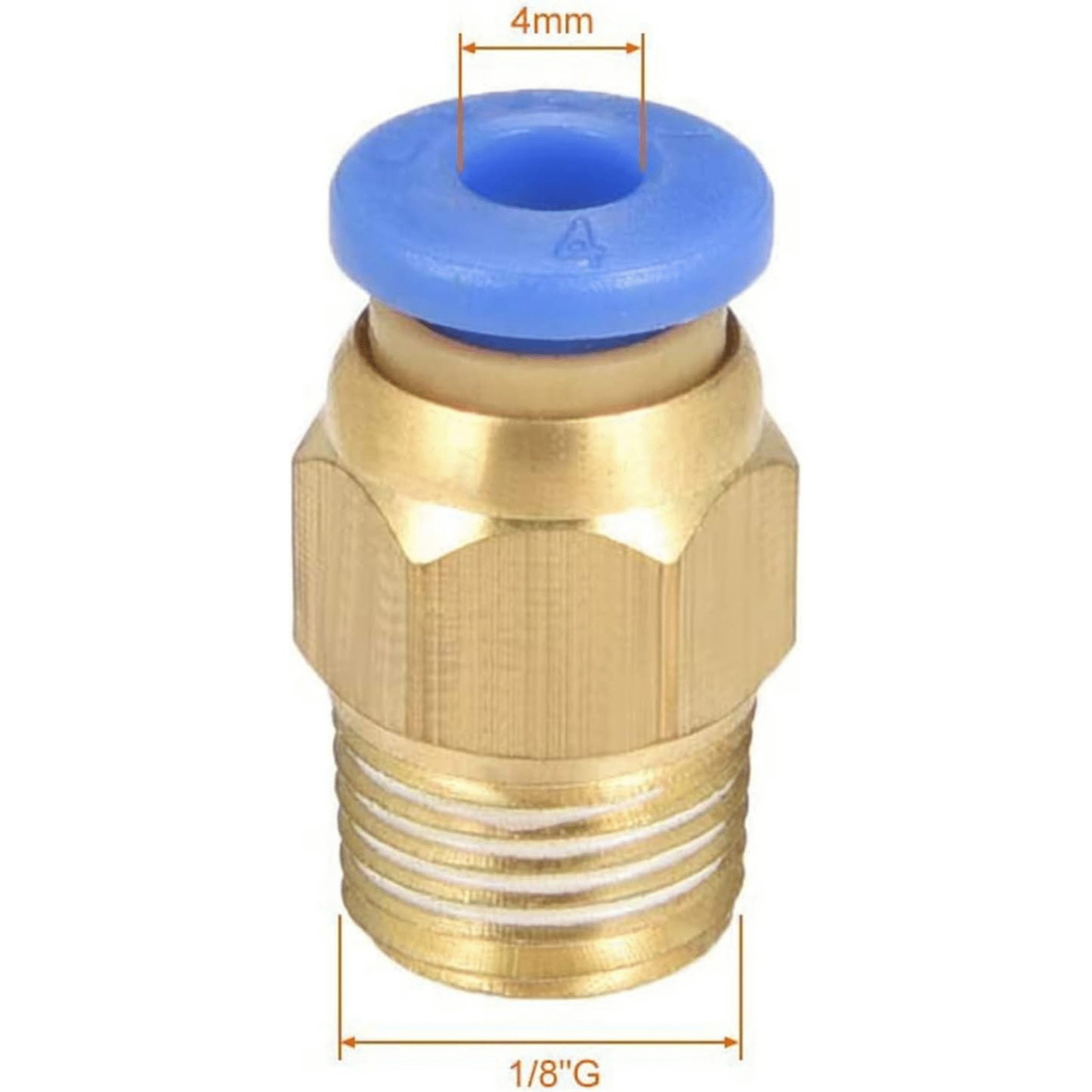

• -01: Se refiere al tamaño de la rosca del conector. Comúnmente, «-01» en este contexto se asocia con una rosca G1/8″ (BSPP), que tiene un diámetro exterior de aproximadamente 9.7mm. La descripción del producto también menciona «M10 rosca», lo cual es muy similar y a veces se usa indistintamente o puede referirse a una rosca M10x1.0mm. Es crucial verificar la rosca exacta de tu hotend o extrusor para asegurar la compatibilidad.

Este conector es un «Accesorio de teflón» que facilita una conexión segura del tubo Bowden.

El conector PC4-01, debido a su tamaño de rosca más grande (M10 o G1/8″), se utiliza comúnmente en el extremo del hotend de un sistema de extrusión Bowden. Se enrosca directamente en el cuerpo del disipador de calor del hotend (por ejemplo, en muchos hotends tipo E3D V6 y clones compatibles que tienen una entrada roscada M10 o G1/8″ para el acople neumático). Su función es sujetar firmemente el tubo de PTFE que guía el filamento desde el extrusor hasta el hotend.

El mecanismo «push-fit» de este conector neumático está diseñado para una fácil inserción y una sujeción segura del tubo de PTFE:

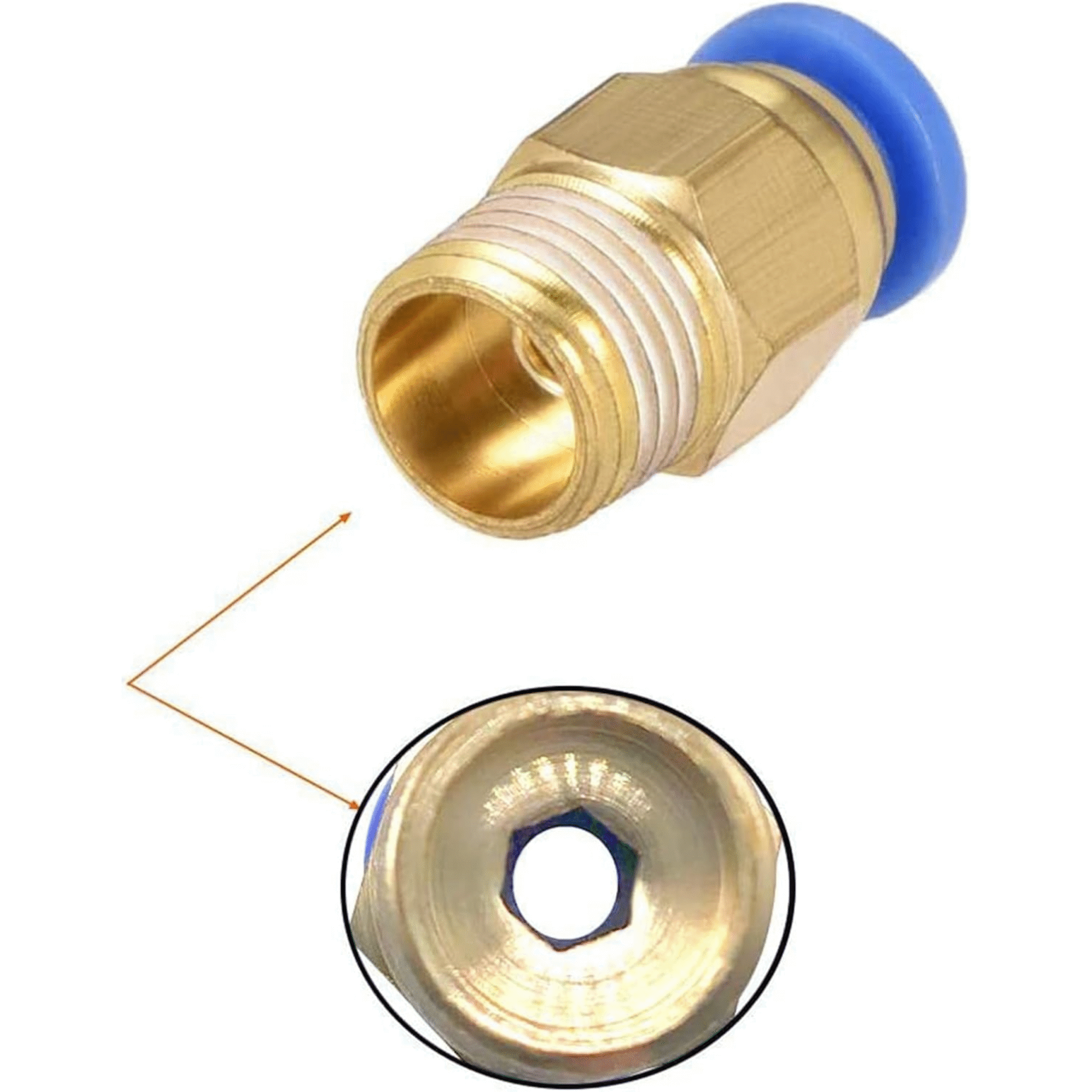

• Para Insertar el Tubo: Simplemente empuja el extremo cortado limpiamente del tubo de PTFE de 4mm OD dentro del orificio del conector hasta que haga tope. Unas pequeñas garras metálicas internas se agarrarán al tubo, impidiendo que se deslice hacia afuera bajo la presión normal de la extrusión.
• Para Liberar el Tubo: Para retirar el tubo, debes presionar uniformemente hacia abajo el collar de plástico azul (el mecanismo de liberación) contra el cuerpo metálico del conector. Mientras mantienes presionado el collar, tira suavemente del tubo de PTFE hacia afuera. Esto retrae las garras internas, permitiendo que el tubo se deslice libremente.

Es importante asegurarse de que el extremo del tubo de PTFE esté cortado de forma recta y limpia para un buen sellado y agarre.

Un conector neumático defectuoso o que no sujeta bien el tubo de PTFE puede causar varios problemas de impresión significativos en un sistema Bowden:

• Retracción Excesiva o Inconsistente: Si el tubo de PTFE tiene juego o se desliza dentro del conector durante las retracciones, la cantidad de retracción efectiva en la boquilla será menor o variable. Esto puede llevar a problemas de «stringing» (hilos), «oozing» (goteo de filamento) y blobs en la impresión.
• Subextrusión o Extrusión Irregular: El movimiento del tubo puede causar una alimentación de filamento inconsistente, resultando en capas mal adheridas, huecos en la impresión o variaciones en el ancho de extrusión.
• Atascos (Clogs): Si se forma un espacio entre el final del tubo de PTFE y la entrada del heatbreak o la boquilla (debido a que el tubo se desliza hacia atrás), el filamento fundido puede acumularse en ese espacio, enfriarse y causar un atasco difícil de remover.
• Desgaste del Tubo: Un agarre deficiente puede causar que las garras del conector desgasten el extremo del tubo de PTFE con el tiempo, empeorando el problema.

Es crucial que estos conectores proporcionen una sujeción firme y sin juego.

Para mantener tus conectores neumáticos PC4-01 en buen estado:

• Asegura un Corte Limpio del Tubo: Siempre corta el tubo de PTFE de forma perpendicular y sin rebabas. Un corte irregular puede impedir un buen sellado o dañar las garras internas del conector.
• Evita Contaminación: Mantén los conectores y los extremos del tubo limpios de polvo, residuos de filamento y aceite, ya que esto puede afectar el agarre.
• No Fuerces el Mecanismo de Liberación: Al retirar el tubo, presiona el collar de plástico azul de manera uniforme. Forzarlo o usar herramientas de forma incorrecta puede dañar el collar o las garras.
• Inspecciona el Extremo del Tubo: Revisa periódicamente el extremo del tubo de PTFE que se inserta en el conector. Si muestra signos de desgaste o marcas profundas de las garras, recorta una pequeña sección para asegurar un agarre fresco y firme.
• Reemplazo Oportuno: Los conectores neumáticos son piezas de desgaste. Si notas que el tubo de PTFE tiene juego, se desliza, o el mecanismo de liberación se siente flojo o dañado, es mejor reemplazar el conector para evitar problemas de impresión. Suelen ser componentes económicos.

El conector neumático PC4-01 en sí mismo es compatible con cualquier tipo de filamento de 1.75mm, ya que su función principal es sujetar el tubo de PTFE de 4mm OD a través del cual pasa el filamento. El material del conector (generalmente metal y plástico) no interactúa directamente con el filamento de una manera que cause incompatibilidad.
Las consideraciones especiales vienen más por el lado del tubo de PTFE y el hotend:

• Para filamentos de alta temperatura (como ABS, Nylon, o Policarbonato): Asegúrate de que tu tubo de PTFE sea de buena calidad y capaz de soportar las temperaturas cercanas al hotend. Si el tubo de PTFE llega hasta la boquilla (como en algunos diseños de hotend), las altas temperaturas pueden degradarlo. En estos casos, un hotend «all-metal» donde el tubo de PTFE no llega a la zona caliente es preferible, pero el conector PC4-01 seguirá cumpliendo su función de sujetar el tubo en la entrada del hotend.
• Para filamentos flexibles (como TPU): La restricción y el buen acople del tubo de PTFE son aún más críticos para evitar que el filamento flexible se doble o atasque en el sistema Bowden. Un conector PC4-01 en buen estado que sujete firmemente el tubo es esencial.

El conector en sí no limita el tipo de filamento, pero el sistema Bowden completo debe ser adecuado para el material que estás utilizando.

Sí, es muy probable. Muchos hotends populares tipo E3D V6 (originales y clones) y otros diseños de alto rendimiento utilizan una rosca M10x1.0mm o G1/8″ en la parte superior del disipador de calor (heatsink) para el acople neumático del tubo Bowden. Por lo tanto, si estás actualizando a uno de estos hotends, un conector PC4-01 (asegurándote de que la especificación de rosca coincida con la de tu nuevo hotend) será el componente necesario para conectar tu tubo de PTFE de 4mm OD. Siempre es recomendable verificar las especificaciones de rosca del hotend que vas a instalar antes de comprar el conector para asegurar una compatibilidad perfecta. La mención «Conector rápido V6» en la descripción sugiere esta compatibilidad.
