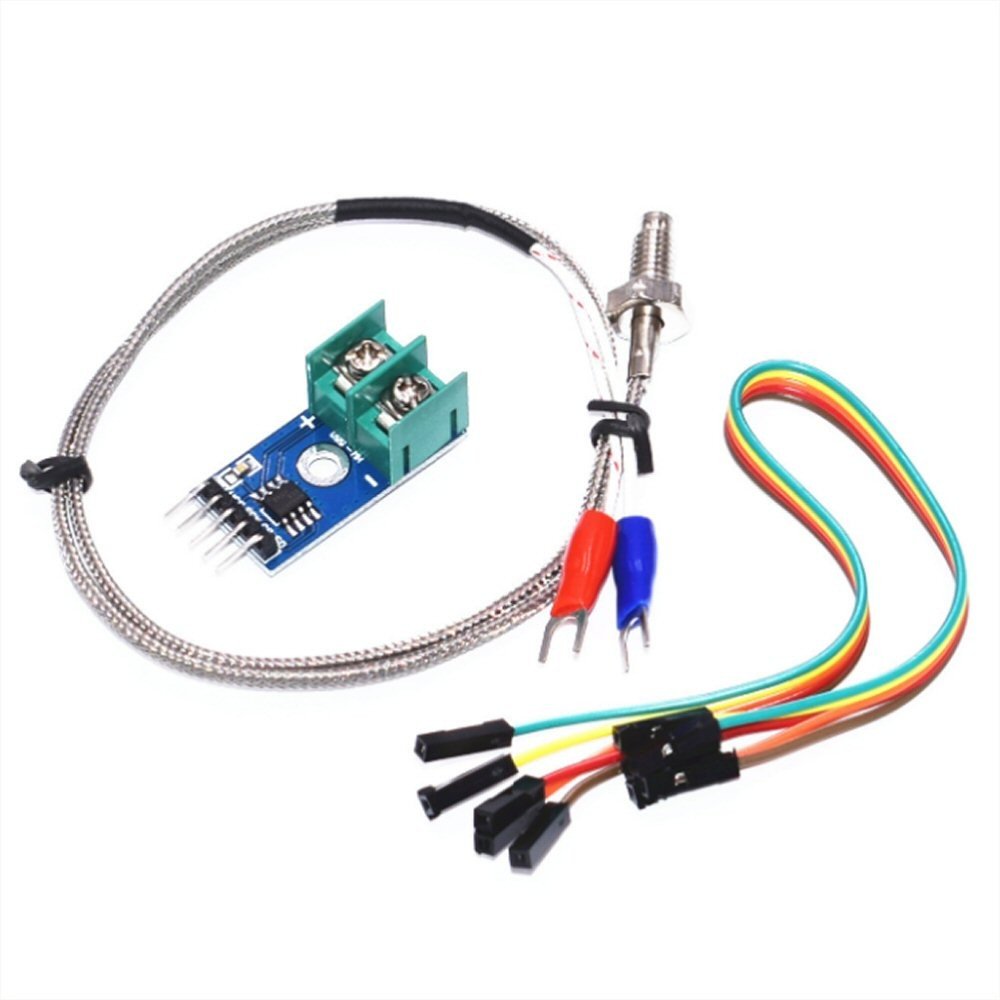

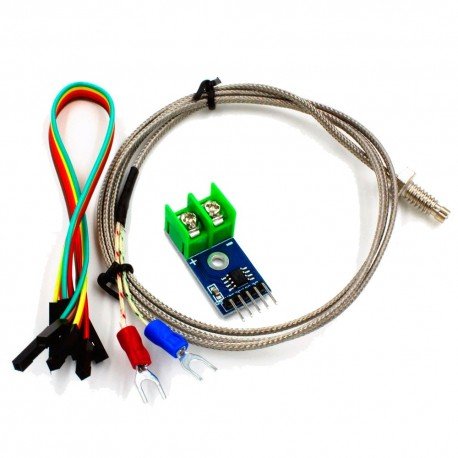

Conversor ADC MAX6675 +Termocupla Tipo K 0-800 °C

No, es técnicamente inviable. Una termocupla genera un voltaje extremadamente pequeño (microvoltios) que varía con la temperatura. Los convertidores Análogo-Digital (ADC) de un Arduino no tienen la resolución ni la sensibilidad para medir estas señales tan débiles. Además, este módulo MAX6675 realiza dos funciones críticas: 1) Amplifica la señal a un nivel medible y 2) realiza la compensación de unión fría, que es indispensable para una lectura precisa.

Una termocupla mide la diferencia de temperatura entre su punta de medición (unión caliente) y sus terminales de conexión en el módulo (unión fría). Para saber la temperatura absoluta en la punta, el sistema debe medir primero la temperatura ambiente en los terminales de conexión y sumar esa lectura a la diferencia medida. El chip MAX6675 tiene un sensor de temperatura integrado que realiza esta «compensación de unión fría» de forma automática. Sin ella, la lectura de tu termocupla tendría un error igual a la temperatura ambiente.

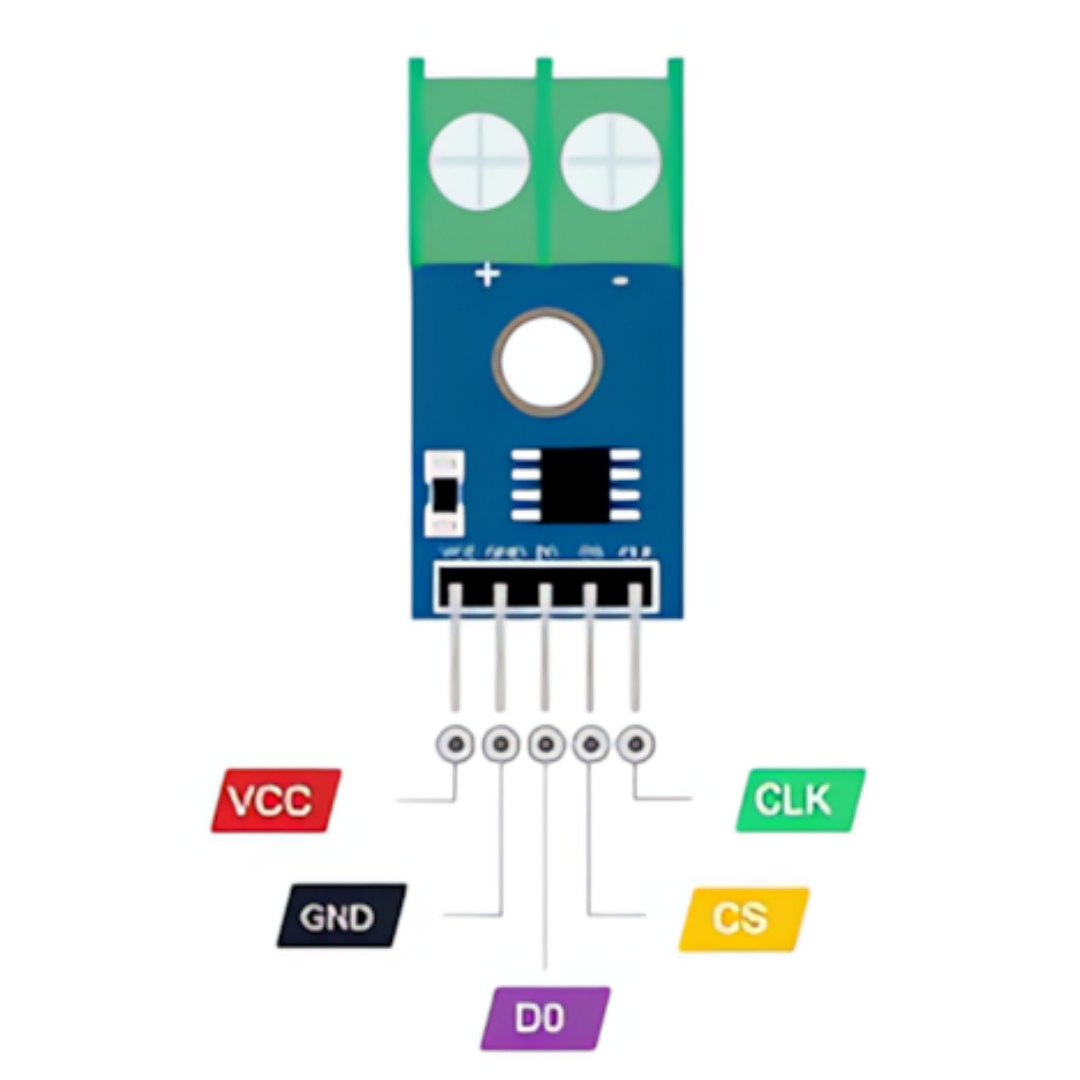

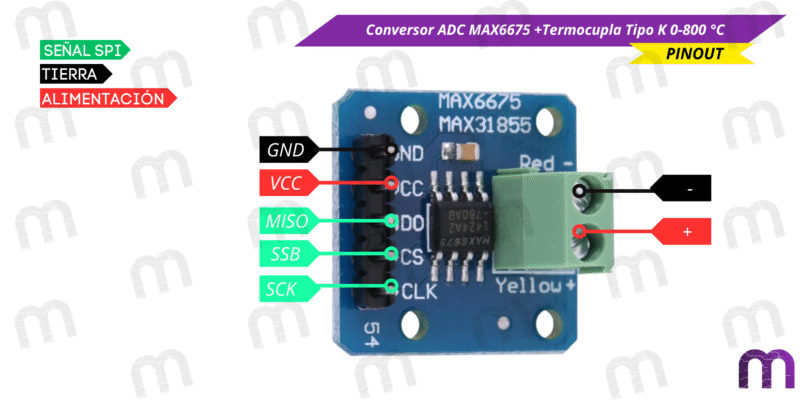

Sí, absolutamente. Esa es una de las ventajas del protocolo SPI. Cada dispositivo SPI en el bus tiene un pin de «Chip Select» (CS) o «Slave Select» (SS). Para leer el MAX6675, tu código debe poner su pin CS en estado BAJO, realizar la lectura de datos, y luego devolver el pin CS a estado ALTO. Esto libera el bus para que puedas comunicarte con otros dispositivos (como una pantalla LCD o un lector de tarjetas SD) poniendo sus respectivos pines CS en estado BAJO.

Ambos son excelentes, pero tienen diferencias clave. El MAX6675 es un clásico, ideal para empezar, con una resolución de 0.25°C y un rango de 0 a 800°C. El MAX31855 es una versión más moderna que ofrece un rango de medición más amplio (-200°C a 1350°C), una mayor resolución (0.0625°C) y la capacidad de detectar fallos en la termocupla (circuito abierto, cortocircuito a GND o VCC). Para la mayoría de las aplicaciones como hornos o impresoras 3D, el MAX6675 es más que suficiente; para mediciones criogénicas o de mayor precisión, el MAX31855 sería la mejor opción.

Sí, es una de sus aplicaciones más populares y una mejora significativa sobre los termistores estándar. Mientras que los termistores pierden precisión por encima de los 250°C-300°C, este kit con termocupla tipo K puede medir con fiabilidad las temperaturas requeridas para imprimir materiales de alta temperatura como Nylon, Policarbonato o PEEK. Solo debes asegurarte de que el firmware de tu impresora (ej. Marlin) esté configurado para usar un MAX6675 como sensor de temperatura del hotend.

Para extender el cable, debes usar obligatoriamente cable de extensión para termocupla tipo K. Este cable está hecho de los mismos metales específicos (Cromel y Alumel) que la termocupla original. Usar un cable de cobre común para la extensión creará nuevas uniones termoeléctricas en los puntos de conexión, introduciendo errores significativos e impredecibles en tu medición. La polaridad también es crucial: el cable rojo (-) debe conectarse al terminal rojo y el amarillo (+) al amarillo.

El módulo MAX6675 tiene una resolución de 12 bits, que se traduce en pasos de 0.25°C. La precisión del sistema completo dependerá de varios factores. El chip en sí tiene una alta precisión, pero la calidad y calibración de la sonda de termocupla tipo K también influye. En un entorno con poco ruido eléctrico y usando la termocupla incluida, puedes esperar una precisión en el rango de ±2°C a ±3°C sobre el rango de operación, lo cual es excelente para la mayoría de las aplicaciones de control de procesos y monitoreo.

Significa que la punta metálica de la termocupla tiene continuidad eléctrica con los cables de conexión. Esto es común en sondas de bajo costo y permite una respuesta térmica muy rápida. Sin embargo, si estás midiendo la temperatura de un objeto que tiene un potencial eléctrico (por ejemplo, el bloque calefactor de un hotend), este voltaje podría interferir con la lectura del MAX6675 o, en casos extremos, dañar el módulo. Para medir objetos con voltaje, se recomienda usar una termocupla con «unión aislada» o asegurar que la punta de la sonda no haga contacto eléctrico directo.
