Display 7 segmentos de 4 dígitos

Información

El Display básico de 4 dígitos con 7 segmentos es un pequeño módulo capaz de mostrar hasta 4 números y tiene puntos digitales en cada dígito. Es una forma común de representar números en equipos electrónicos. Cada dígito está compuesto por 7 segmentos LED que pueden encenderse o apagarse individualmente para formar diferentes caracteres numéricos. Aunque externamente su forma difiere de un LED típico, internamente está constituido por una serie de LEDs interconectados de manera estratégica para formar un número «8».

Este tipo de display está disponible en version Cátodo Común, permitiendo su adaptación según los requerimientos del proyecto.

Especificaciones

Especificación	Detalle
Tipo de Display	Cátodo Común
Color del LED	Rojo
Longitud de onda	640 nm
Color de la superficie frontal	Negro
Número de caracteres	4
Número de segmentos	7 por dígito
Número de pines	12
Voltaje de operación	3V DC
Voltaje directo (Vf)	2.05V
Voltaje inverso	5V
Corriente por segmento	40 mA
Corriente de operación por segmento	25 mA
Temperatura de funcionamiento	-40 °C a +80 °C
Dimensiones	50.7 mm x 19 mm x 6.8 mm
Tamaño del dígito	14.2 mm
Posición de los pines con respecto al punto	Horizontales

Documentación

DIMENSIONES

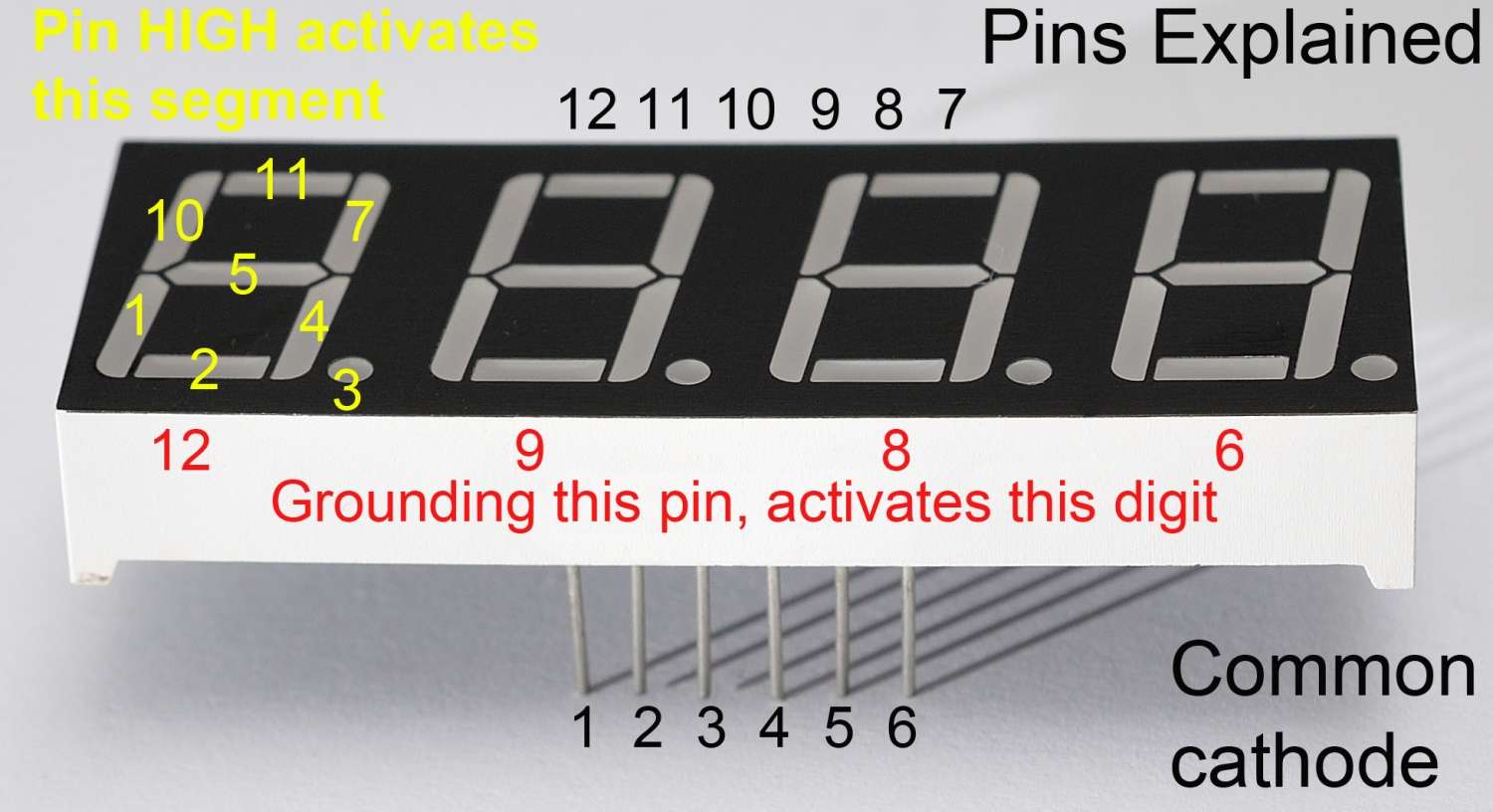

PINOUT

DATASHEET

Información Adicional

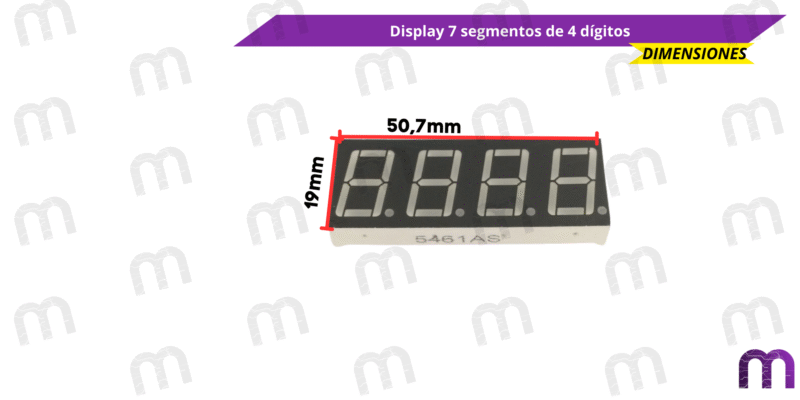

DIMENSIONES

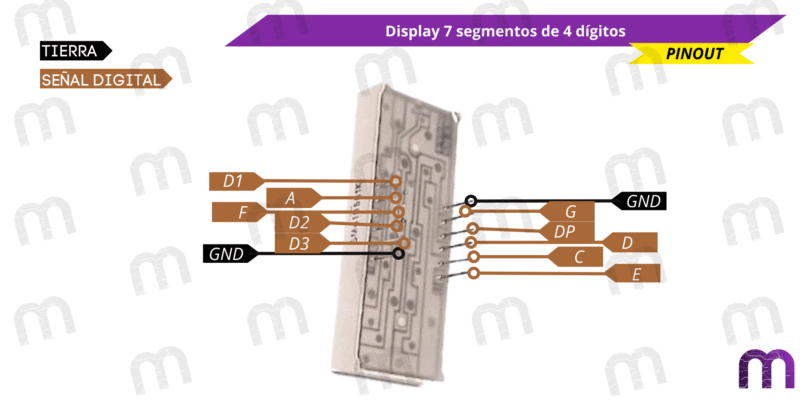

PINOUT

Teoría del Funcionamiento

Un display de 7 segmentos opera encendiendo o apagando los segmentos LED que lo componen para formar números. Se pueden controlar directamente desde un microcontrolador o mediante un controlador de display como el TM1637, reduciendo la cantidad de pines necesarios para su operación. Dependiendo de la configuración del display (cátodo común), los segmentos se activan con niveles lógicos altos o bajos.
