Display de voltaje dc voltimetro 3.5 -30V

Información

¿Qué es?

El Display de Voltaje DC Voltímetro 3.5V – 30V es un módulo compacto diseñado para medir y visualizar el voltaje en sistemas de corriente continua (DC). Su pantalla LED de 3 dígitos permite una lectura clara y rápida del voltaje, facilitando el monitoreo en tiempo real.

¿Para qué sirve?

• Monitoreo de voltaje: Ideal para comprobar el estado de baterías, fuentes de alimentación y sistemas eléctricos de corriente continua.
• Supervisión en tiempo real: Permite visualizar el voltaje de entrada en proyectos electrónicos y circuitos de baja y media potencia.
• Protección de circuitos: Ayuda a prevenir daños en equipos electrónicos al detectar sobrevoltajes o caídas de tensión inesperadas.

¿Dónde se usa?

• Automóviles y motocicletas: Monitoreo del voltaje de la batería y sistema eléctrico.
• Sistemas de energía solar: Verificación del voltaje en paneles solares y bancos de baterías.
• Fuentes de alimentación: Comprobación del voltaje de salida en fuentes reguladas y no reguladas.
• Proyectos de electrónica: Integración en circuitos de monitoreo y control de energía.

¿Con qué se puede usar?

• Baterías recargables (LiPo, Li-ion, Plomo-Ácido, etc.).
• Fuentes de alimentación reguladas y no reguladas.
• Sistemas de carga y distribución de energía DC.
• Circuitos de Arduino y otros microcontroladores.

Características

• Pantalla LED de 3 dígitos: Lectura clara y precisa del voltaje.
• Amplio rango de medición: Desde 3.5V hasta 30V DC.
• Bajo consumo energético: No afecta significativamente el circuito donde se instala.
• Fácil instalación: Solo requiere tres cables (alimentación y medición).
• Alta precisión: Margen de error de ±0.1V.
• Carcasa compacta y ligera: Fácil de integrar en proyectos electrónicos.



Especificaciones

Especificación	Detalles
Voltaje de operación	3.5V – 30V DC
Consumo de corriente	< 20mA
Precisión	±1%
Pantalla	LED de 3 dígitos
Frecuencia de actualización	Aproximadamente 200ms
Colores de pantalla	Rojo, azul o verde (según modelo)
Conexión	3 cables: positivo (rojo), negativo (negro), medición (amarillo)

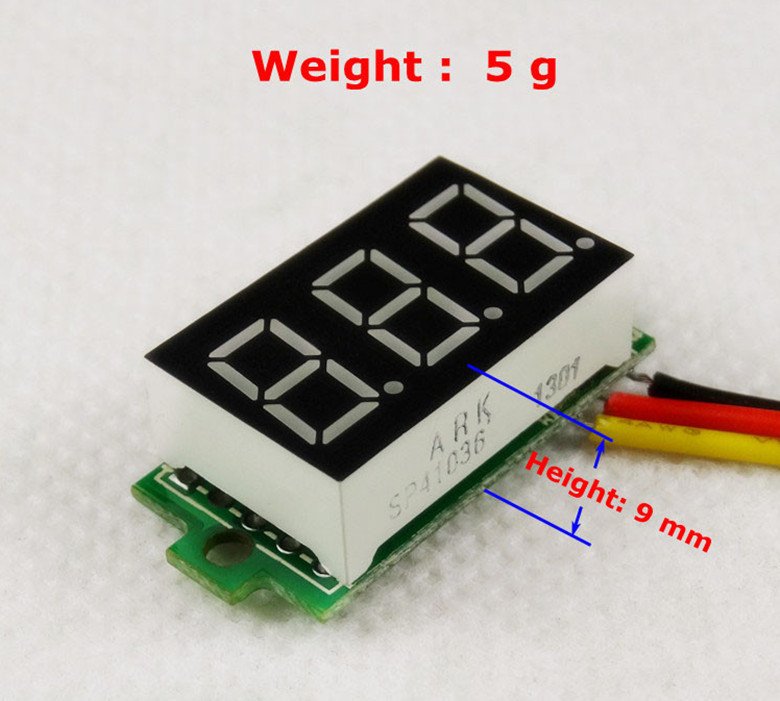

Dimensiones	23 mm x 15 mm x 9 mm
Peso	5 g
Temperatura de trabajo	-10°C a 65°C

Documentación

PinOut

Dimensiones

Información Adicional

Funcionamiento:

Este módulo se conecta directamente a la fuente de voltaje a medir. No requiere fuente de alimentación adicional, ya que utiliza la misma energía del circuito medido.

Tipos de conexión:

• Conexión de dos cables: Se alimenta directamente del voltaje que está midiendo.
• Conexión de tres cables (algunas versiones): Se usa para medir voltajes mayores sin afectar la alimentación del voltímetro.

Aplicaciones avanzadas:

• Monitoreo de baterías en sistemas solares y vehículos.
• Control de carga y descarga en sistemas de almacenamiento de energía.
• Uso en fuentes de alimentación de laboratorio y proyectos electrónicos.

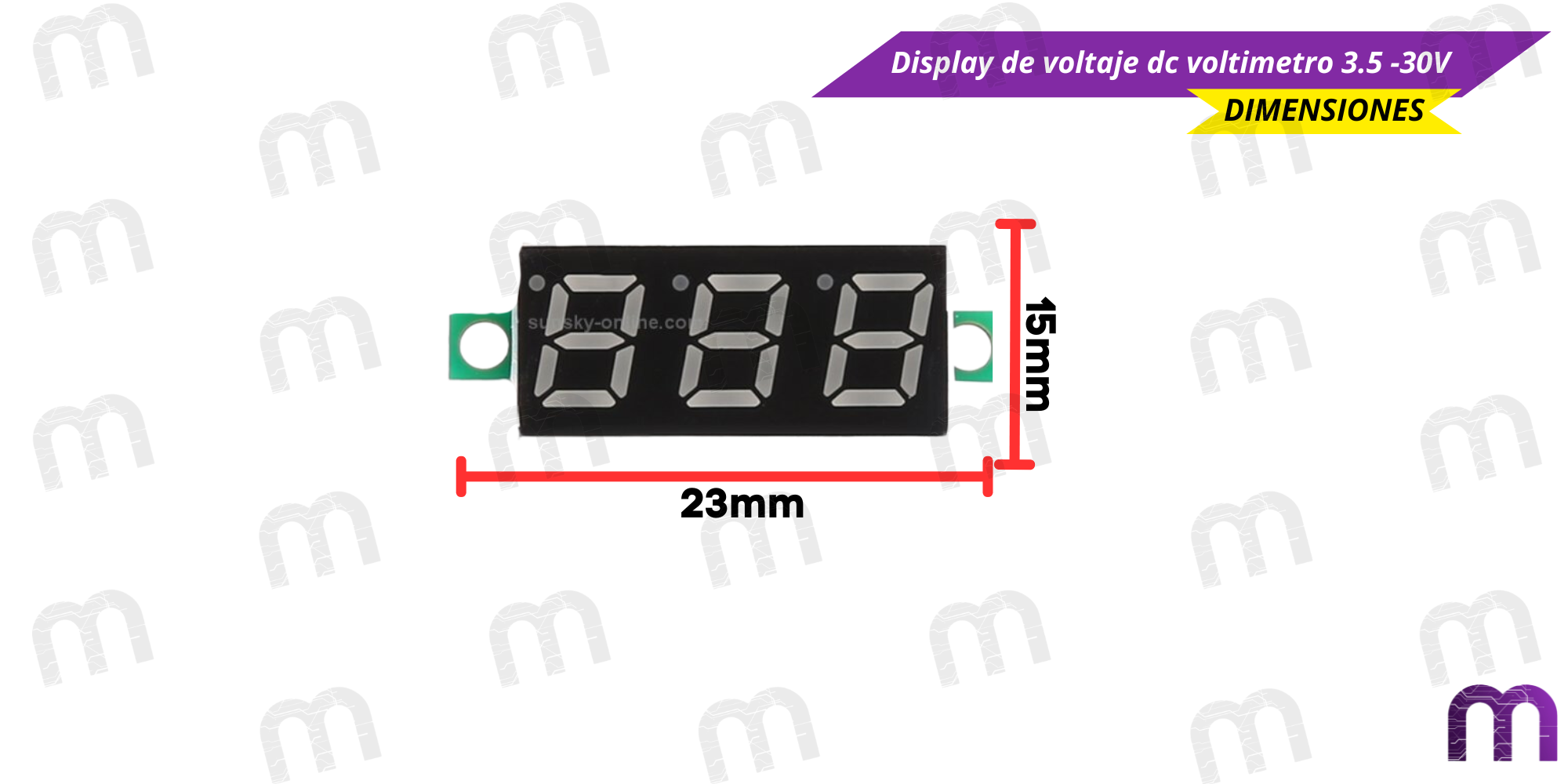

Dimensiones

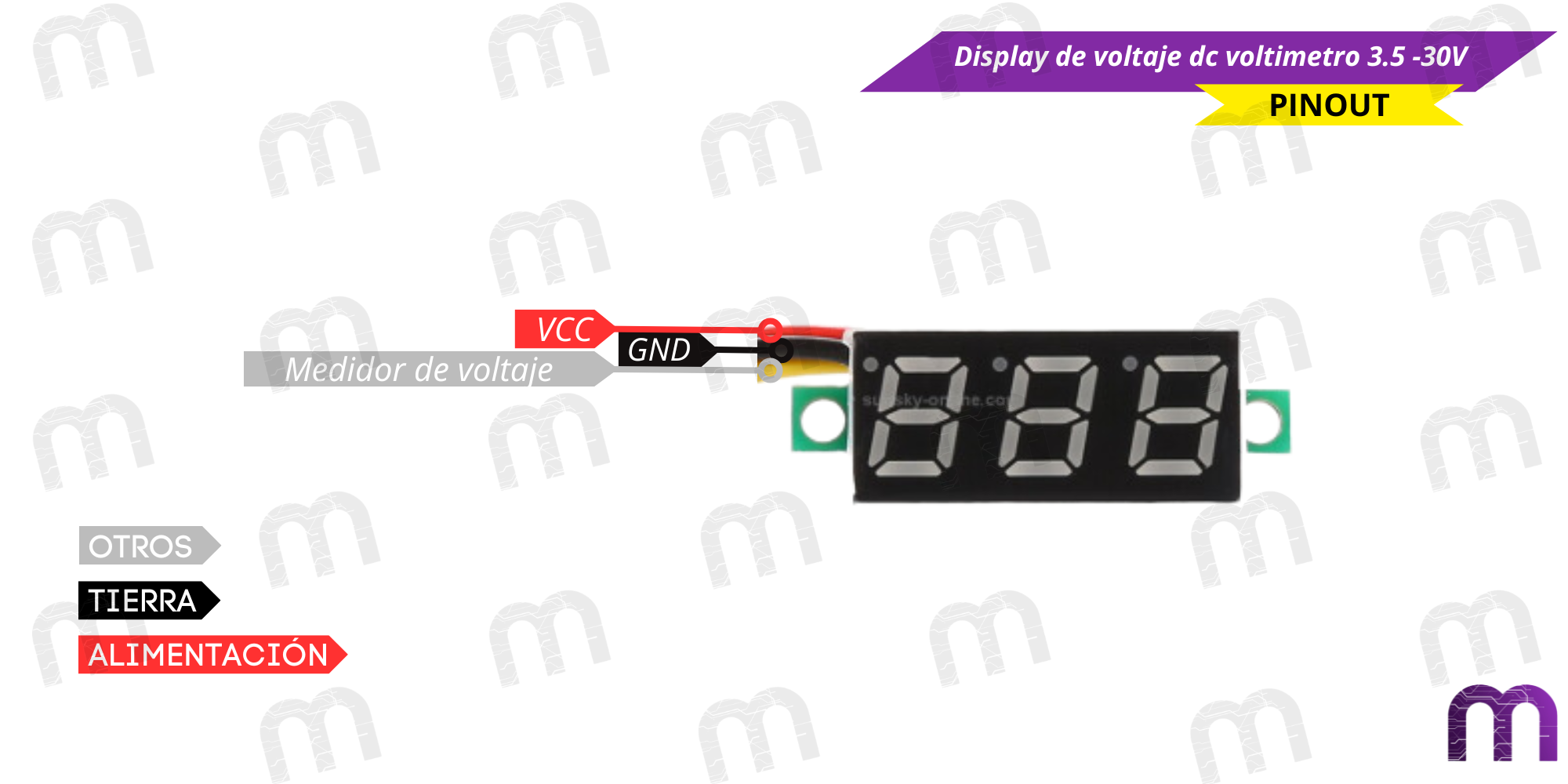

Pinout
