Driver MOSFET IRF520
$ 2.400 IVA incluido
MODULO DE CONTROL QUE UTILIZA UN SEMICONDUCTOR MOSFET IRF520, PERMITE CONTROLAR DISPOSITIVOS DE HASTA 5A A TRAVÉS DE ARDUINO.
Boleta y factura
Ver política de despachos debajo de la descripción
Hay existencias
¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción

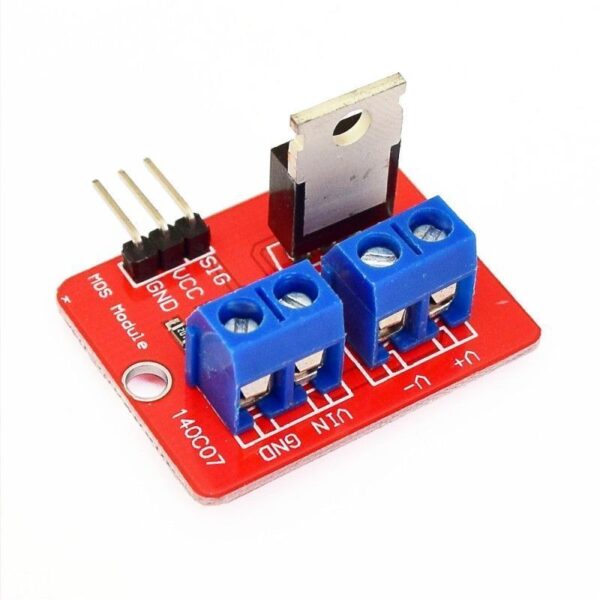

Driver MOSFET IRF520
Muchas veces es necesario manejar cargas de más de 2A de corriente, por lo que ya no es posible utilizar el conocido driver L298N. Este módulo Mosfet IRF520 es capaz de manejar una carga de hasta 9A. Soporta control por PWM. Puede manejar cargas como: válvulas solenoide 24V DC, motores DC, Celdas Peltier de hasta 6A, Luces LED de alta potencia.
Los transistores de tipo Mosfet presentan mejores características que los BJT en aplicaciones de Encendido/Apagado de cargas de alto amperaje. Para activar el mosfet se debe de enviar 5 Voltios al Gate del Mosfet, esto permitirá que la corriente fluya a través de la carga y esta se active.
Cuando se utiliza este módulo en aplicaciones de alto consumo puede ser necesario utilizar un disipador de calor o ventilador (no incluidos). Para corrientes menores a 6 A no es necesario ningún disipador.
MODULO DE CONTROL QUE UTILIZA UN SEMICONDUCTOR MOSFET IRF520, PERMITE CONTROLAR DISPOSITIVOS DE MAYOR POTENCIA A TRAVÉS DE ARDUINO.
El modulo AR-IRF520 es un modulo controlador mediante MOSFET que utiliza el circuito semiconductor IRF520, y que puede ser implementado en circuitos y proyectos con Arduino.
Puede funcionar directamente conectándolo a la tarjeta principal de Arduino u otro microcontrolador ya que puede funcionar con voltajes de alimentación desde 3V hasta 5V.
Y puede controlar dispositivos que requieran un voltaje de operación de hasta 24v y un máximo de 5A. Cuenta con terminales a presión de tornillo para una fácil interconexión.
Este modulo es realmente muy fácil de usar. La forma más sencilla de explicar cómo funciona este modulo es: se conecta la alimentación del dispositivo que desea controlar a las terminales (VIN) y (GND). Después debemos conectar el dispositivo a controlar a las terminales (V+) y (V-).
Cuando el valor del pin (SIG) es un estado “Alto” (HIGH), el LED indicador se ilumina, y el pin (GND) se conecta a la terminal (V-). Cuando el valor del pin (SIG) es “Bajo” (LOW), el LED se apaga y el pin (GND) se desconectar de la terminal (V-). Las terminales (V+) y (VIN) están conectadas de forma continua todo el tiempo.
Es posible alimentar este modulo desde la tarjeta Arduino, el pin (VCC) se conecta directo a 5V y el pin (GND) se debe conectar al pin GND de Arduino. Cuenta con dos orificios con diámetro diseñado para tornillos M3, que facilita su montaje e instalación de manera practica y sencilla.
ESPECIFICACIONES TÉCNICAS
- Voltaje de salida: 0-24 V DC
- Voltaje de control: 5V TTL
- Corriente máxima: 9 A
- Corriente nominal: 6 A
- Para cargas mayor a 6A usar disipador
