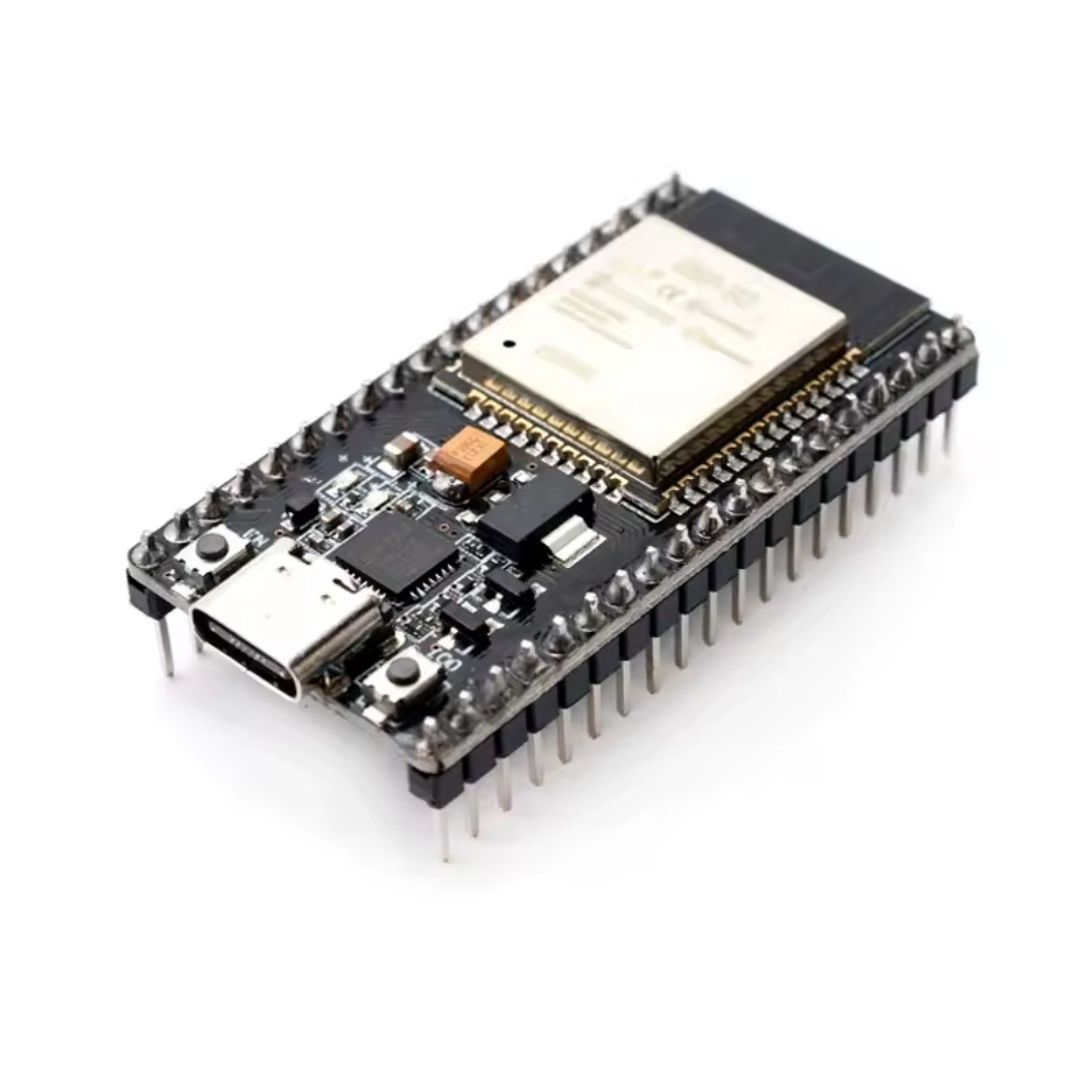

ESP32-WROOM-32 38PIN USB C

El ESP32 es un salto generacional en todos los aspectos. Las ventajas clave son:

• Potencia de Procesamiento: El ESP32 tiene un procesador de doble núcleo a 240 MHz, mientras que el Arduino UNO tiene un solo núcleo a 16 MHz. Esto le permite realizar tareas mucho más complejas y de forma paralela.
• Conectividad Integrada: El ESP32 incluye Wi-Fi y Bluetooth (Clásico y BLE) de forma nativa. Para obtener esta funcionalidad en un Arduino UNO, necesitarías comprar «shields» o módulos adicionales, aumentando el costo y la complejidad.
• Memoria: Cuenta con una cantidad de memoria RAM (520 KB) y Flash (4 MB) órdenes de magnitud superior a la del Arduino UNO (2 KB de RAM, 32 KB de Flash), lo que te permite ejecutar programas mucho más grandes y complejos.

En resumen, el ESP32 es la elección ideal para cualquier proyecto que requiera conectividad a internet, procesamiento intensivo o control de múltiples tareas simultáneas.

Esta es la consideración más importante al trabajar con el ESP32. Sus pines GPIO son NO tolerantes a 5V. Conectar una señal de 5V directamente a un pin de entrada del ESP32 puede dañarlo permanentemente. La solución correcta es usar un conversor de nivel lógico bidireccional. Este pequeño módulo se coloca entre el ESP32 y el dispositivo de 5V, «traduciendo» de forma segura las señales de 5V a 3.3V para el ESP32 y de 3.3V a 5V para el otro dispositivo, asegurando una comunicación fiable y protegiendo tu placa.

Tienes varias opciones de alimentación, lo que la hace muy flexible:

• Puerto USB-C: Es la forma más fácil para programar y prototipar. Puedes usar un cargador de celular o un puerto de computador.
• Pin «5V» o «Vin»: Puedes alimentar la placa con una fuente externa de 5V DC a través de este pin. El regulador de voltaje integrado en la placa se encargará de reducirlo a los 3.3V que necesita el microcontrolador.
• Pin «3V3»: Puedes alimentar la placa directamente con una fuente de 3.3V regulada y limpia (como una batería LiPo con un regulador LDO). Nunca apliques más de 3.3V a este pin.

La principal ventaja de la placa de 38 pines es el acceso completo a los GPIOs del módulo ESP32-WROOM-32. Las placas más compactas (como las de 30 pines) a menudo omiten el acceso a ciertos pines (como los GPIOs del 6 al 11, que internamente están conectados a la memoria flash). Esta versión te da la máxima flexibilidad para proyectos complejos que requieren una gran cantidad de entradas y salidas, o el uso de periféricos específicos que residen en esos pines adicionales.

Estás en lo correcto. Es una particularidad de hardware del ESP32 que debes conocer. El hardware del Wi-Fi comparte recursos con el convertidor analógico-digital número 2 (ADC2). Esto significa que mientras el Wi-Fi esté activado, no podrás usar los pines designados como ADC2 para leer señales analógicas (analogRead()). Los pines de ADC1, en cambio, funcionan perfectamente en todo momento. Los pines exactos de ADC2 varían ligeramente entre placas, pero como regla general, planifica usar los pines de GPIO 32 a 39 para lecturas analógicas (ADC1) si vas a usar Wi-Fi.

Es muy sencillo. El primer paso es agregar el soporte para placas ESP32 al IDE:

1. En el Arduino IDE, ve a Archivo > Preferencias.
2. En el campo «Gestor de URLs de Tarjetas Adicionales», pega la siguiente URL: https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json
3. Ve a Herramientas > Placa > Gestor de Tarjetas. Busca «esp32» e instala el paquete de «esp32 by Espressif Systems».
4. Ahora, en Herramientas > Placa, podrás seleccionar «ESP32 Dev Module».

¡Listo! Ya puedes compilar y subir tus sketches como lo harías con un Arduino normal, pero con toda la potencia del ESP32.

Estos botones son para el control manual del microcontrolador:

• EN (Enable) / RST (Reset): Al presionarlo, reinicia el programa que se está ejecutando en el ESP32. Es un botón de reinicio de hardware.
• BOOT: Este botón se usa para poner el ESP32 en «modo bootloader» o de programación. Normalmente no necesitas presionarlo, ya que el circuito USB-a-Serial de la placa lo hace por ti automáticamente al subir código. Solo necesitarías mantenerlo presionado si, por alguna razón, la subida automática de código falla.
