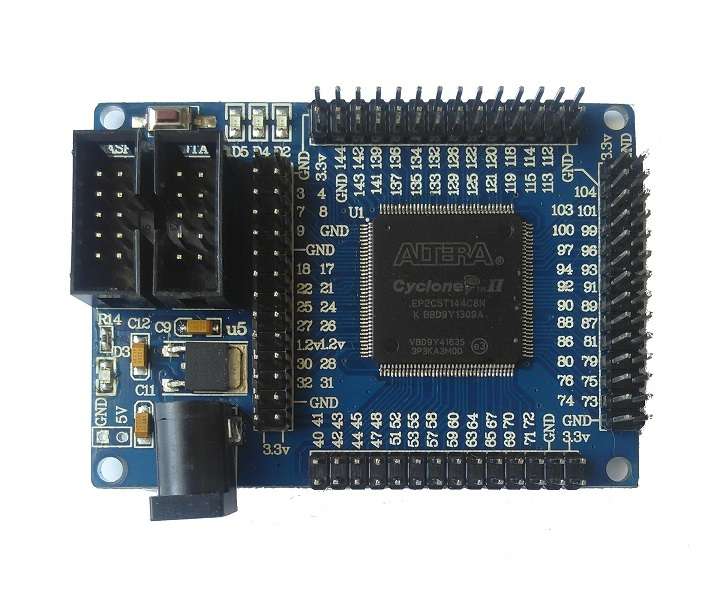

FPGA Cyclonell EP2C5T144

El EP2C5T144 Altera Cyclone II FPGA es una placa de desarrollo mínima que puede integrarse en las aplicaciones prácticas. Se puede utilizar para una variedad de tareas, que van desde el control lógico simple, adquisición de datos, procesamiento de señales, cálculos matemáticos y más.

Todas las E / S se enrutan a pines de cabecera estándar que se pueden usar para conectar periféricos, memorias y otros módulos de expansión.

Caracteristicas:

1. Utilizando el chip CycloneIIEP2C5T144 de ALTERA Company como el sistema básico mínimo, la FPGA fácilmente integrado en el sistema real.

2. Completar el control de la lógica simple, adquisición de datos, procesamiento de señales, cálculos matemáticos y otras funciones.

3. Núcleo pin chip de tarjeta FPGA todas las derivaciones, la junta puede directamente en la placa de aplicación, la placa de la fuente de alimentación de 5V puede ser introducido a través de la toma de corriente, también se puede introducir a través de la matriz fila.

4. Tamaño compacto: 6 (cm) * 8 (cm).

Configuración de hardware:

1. Viruta EP2C5T144 de a bordo.

2. chips EPROM adaptarse a EPCS4, 4 Mbits.

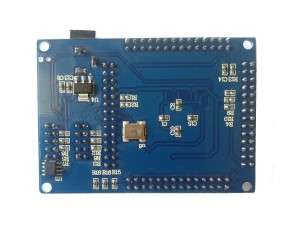

3. 50M a bordo activa cristal SMD (el cristal en la parte posterior de la placa).

4. Uso de gran toma de corriente eléctrica de alimentación y fuente de alimentación de 5V.

5. Tiene indicador de encendido y el interruptor de reiniciar.

6. A bordo 3 SMD LED, que pueden hacer los experimentos de prueba de LED.

7. Todos los puertos IO y pasadores de reloj conduce por el pasador, a través de estas interfaces se pueden extender a toda la memoria y periféricos.

8. La placa utilizando condensadores de tantalio de alta calidad para el filtrado de la fuente de alimentación.

9. Apoyar el desarrollo de la CPU NiosII incrustado.
