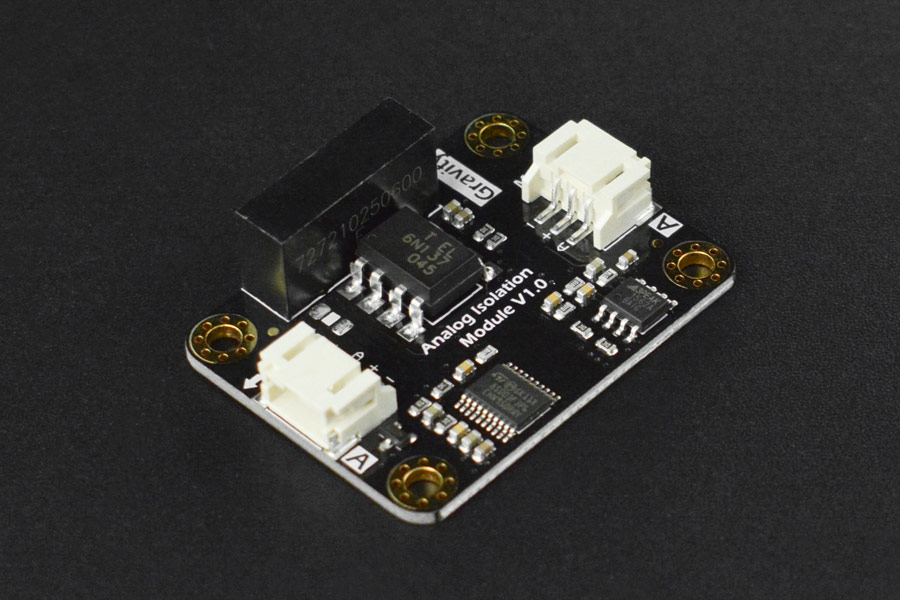

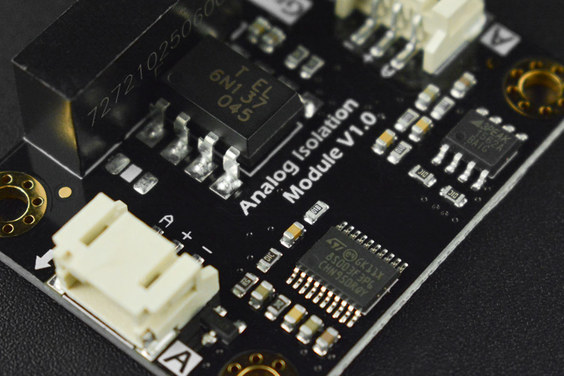

Gravity: Analog Signal Isolator – Aislador de Señal Analógica

Información

¿Qué es?

El Gravity: Analog Signal Isolator es un módulo de aislamiento de señales analógicas que permite la transmisión de datos sin conexión eléctrica directa, eliminando interferencias, ruidos y problemas de diferencias de potencial entre distintos circuitos. Su diseño utiliza aislamiento óptico para asegurar una transferencia precisa de la señal mientras protege los equipos sensibles.

Este dispositivo es útil en sistemas industriales, electrónicos y de automatización donde se requiere evitar interferencias y mantener la integridad de las señales en entornos con ruidos eléctricos elevados.

¿Para qué sirve?

• Aislamiento de señales analógicas para evitar interferencias electromagnéticas y ruido en mediciones.
• Protección de circuitos sensibles, como microcontroladores, sensores y módulos de adquisición de datos.
• Evitar la conexión directa entre diferentes partes de un sistema eléctrico que podrían tener distintos niveles de tierra, previniendo bucles de corriente y errores de medición.
• Mejora en la estabilidad de mediciones, garantizando señales más precisas y confiables.
• Adaptación de niveles de señal entre diferentes dispositivos que operan con diferentes voltajes.

¿Dónde se usa?

• Automatización industrial: Protección de PLCs, sensores y actuadores en entornos ruidosos.
• Sistemas de adquisición de datos: Uso en osciloscopios, analizadores de señal, sistemas de telemetría.
• Electrónica de potencia: Aislamiento de señales en convertidores de energía, inversores y fuentes de alimentación.
• Proyectos con microcontroladores: Integración con Arduino, Raspberry Pi, ESP32, entre otros.
• Mediciones eléctricas: Utilizado en sensores de voltaje, corriente y potencia para evitar problemas de interferencias.

¿Con qué se puede usar?

• Sensores analógicos (voltaje, corriente, temperatura, presión, etc.).
• Microcontroladores y sistemas embebidos (Arduino, ESP8266, ESP32, Raspberry Pi, STM32, etc.).
• PLC y sistemas de control industrial para protección y aislamiento de señales.
• Fuentes de alimentación y convertidores DC-DC, donde se requiere separación de señales para evitar ruido.
• Instrumentación y telemetría, donde la precisión de la señal es crítica.

Características

• Aislamiento óptico completo para evitar interferencias eléctricas entre circuitos.
• Compatible con señales de 0-5V y 0-10V, ampliamente utilizadas en sensores industriales.
• Bajo consumo de energía, ideal para sistemas de bajo consumo o alimentados por baterías.
• Alta precisión y estabilidad, con baja distorsión de la señal.
• Protección contra sobretensiones y picos de voltaje en la línea de señal.
• Montaje sencillo y compacto, permitiendo fácil integración en proyectos electrónicos.
• Soporta múltiples frecuencias de señal, lo que lo hace adaptable a diversas aplicaciones.

Especificaciones

Especificación	Detalles
Voltaje de entrada	0 – 5V / 0 – 10V DC seleccionable
Voltaje de salida	0 – 5V / 0 – 10V DC aislado
Aislamiento eléctrico	Óptico, sin contacto físico
Precisión	±1% de error máximo
Consumo de corriente	≤ 10mA
Frecuencia de respuesta	1kHz
Resistencia de aislamiento	> 100MΩ
Tiempo de respuesta	≤ 2ms
Protección contra picos	Sí, protección interna contra sobretensiones
Temperatura de operación	-40°C a 85°C
Temperatura de almacenamiento	-55°C a 100°C
Dimensiones	32mm x 22mm x 10mm
Peso	10g

Documentación

Datasheet

PinOut

Dimensiones

Información Adicional

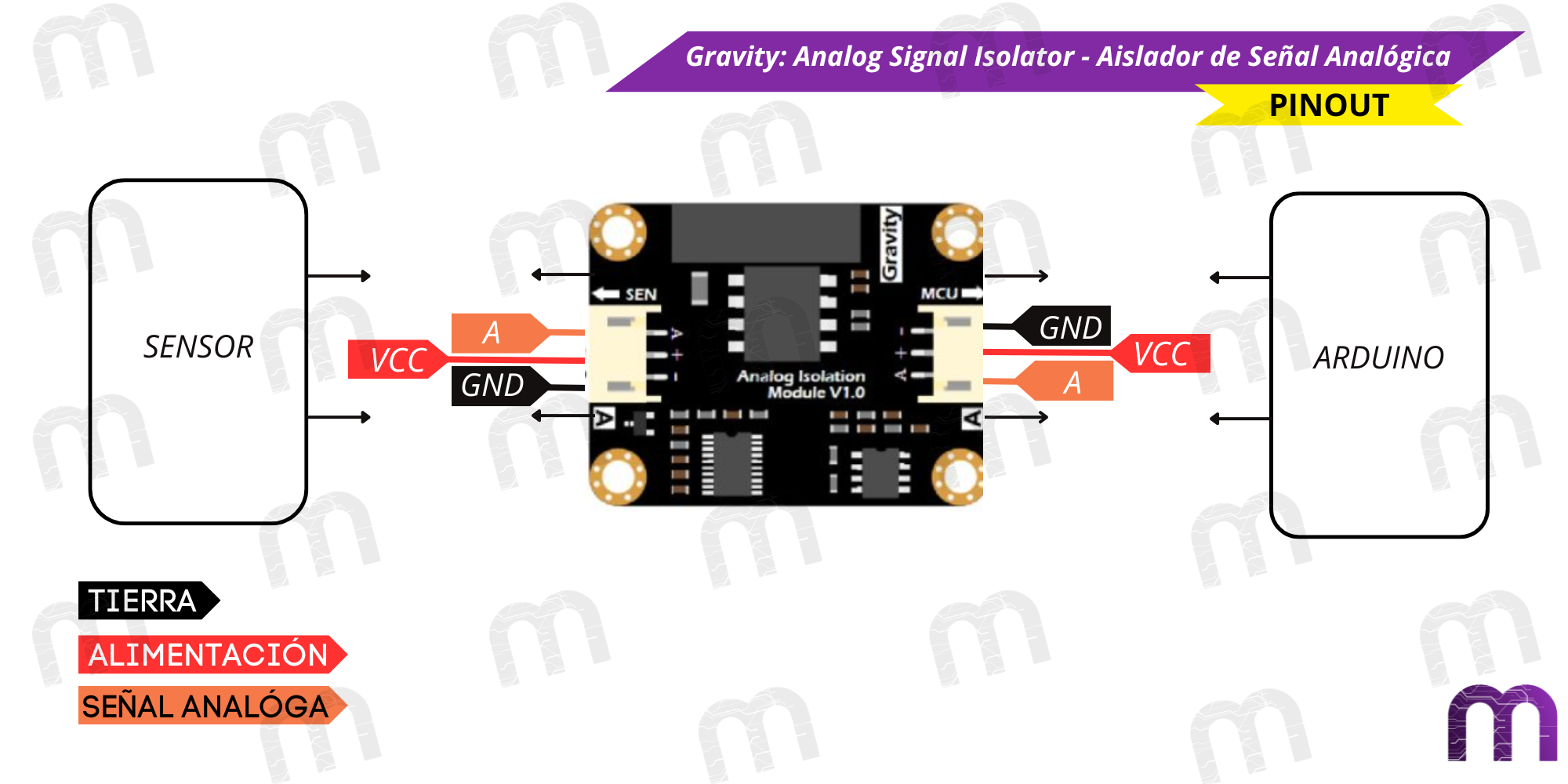

Pinout

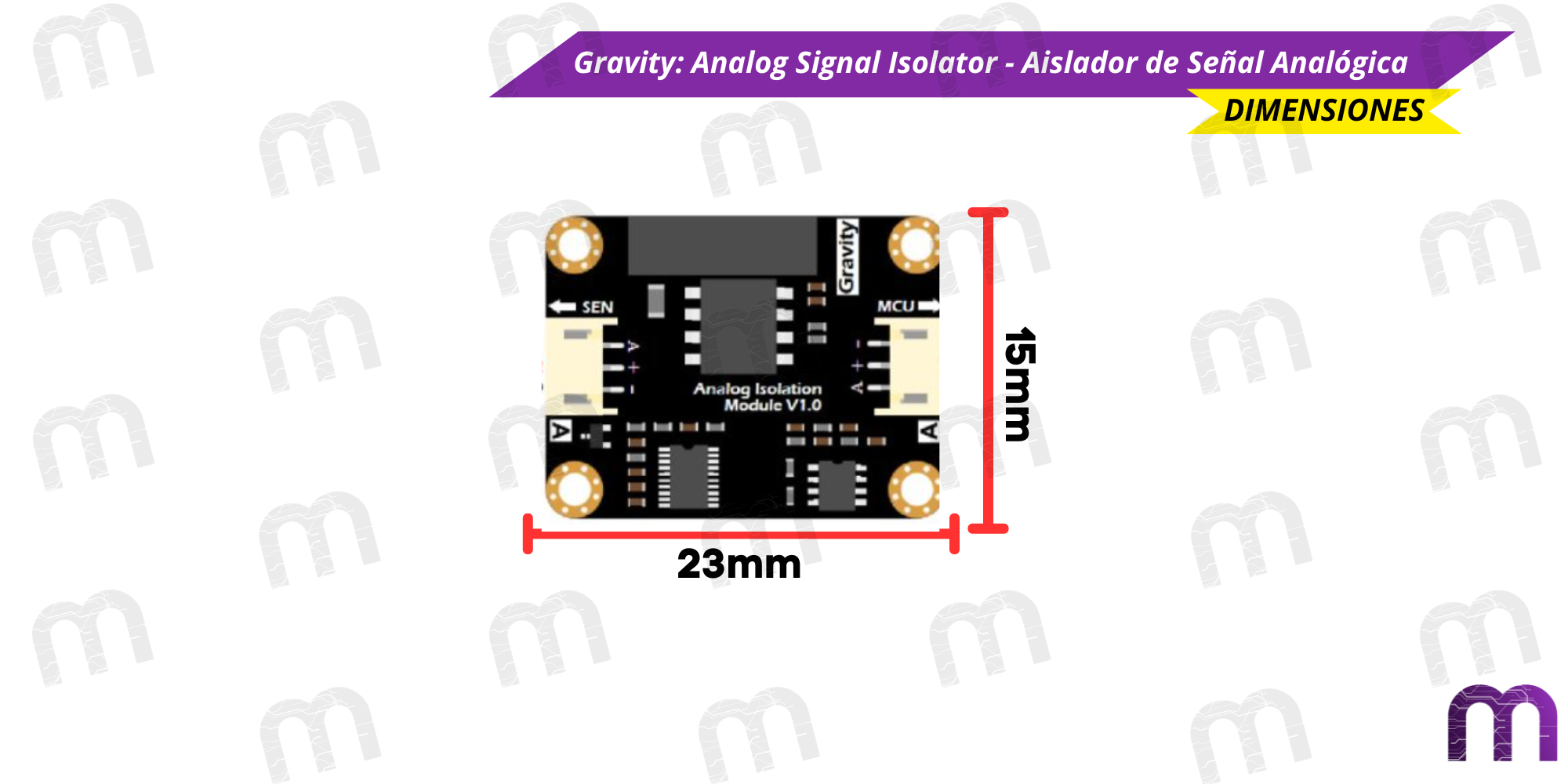

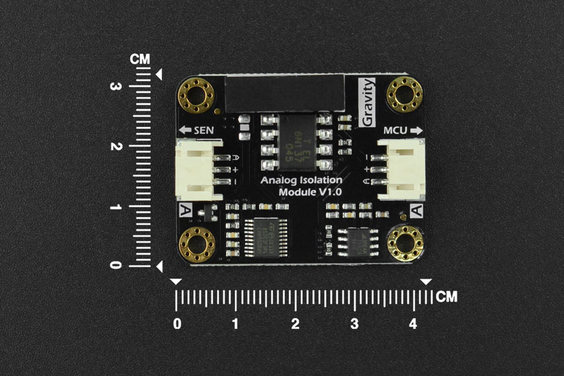

Dimensiones



• ¿Por qué usar aislamiento de señal?
  En sistemas eléctricos, las señales analógicas pueden verse afectadas por ruido eléctrico, interferencias electromagnéticas o diferencias de potencial entre equipos. Usar un módulo de aislamiento evita estos problemas y mejora la confiabilidad del sistema.

• ¿Cómo afecta la frecuencia de respuesta?
  La frecuencia de respuesta del módulo es de 1kHz, lo que significa que funciona bien para señales de baja y media frecuencia. Sin embargo, no es adecuado para señales de alta frecuencia (>10kHz), como audio de alta fidelidad o comunicación de alta velocidad.

• Comparación con otros métodos de aislamiento:

  • Optoacopladores digitales: Solo transmiten señales de encendido/apagado (1 o 0).
  • Transformadores de aislamiento: Funcionan bien con señales de CA pero no con señales de CC.
  • Aisladores capacitivos: No siempre ofrecen una precisión estable en señales analógicas.
  • Gravity: Analog Signal Isolator: Permite aislar señales analógicas sin afectar la forma de la onda.

• Usos en fuentes de alimentación:

  • Puede utilizarse para monitorear el voltaje de una fuente sin que los ruidos de la misma afecten el sistema de control.
  • Ideal para medir señales en sistemas con alimentación compartida, donde las diferencias de tierra pueden introducir errores.

• Consejos para instalación:

  • Mantener los cables de señal lo más cortos posible para minimizar la captación de ruido.
  • No exceder los valores de voltaje recomendados para evitar daños al módulo.
  • En aplicaciones críticas, usar capacitores de desacoplo en la entrada y salida para mejorar la estabilidad.

Preguntas Frecuentes

¿Cómo sé si este Aislador de Señal Analógica es el componente correcto para mi proyecto con sensores analógicos?

Este aislador es fundamental si estás utilizando sensores analógicos y experimentas problemas de interferencia, ruido en las lecturas, o si necesitas proteger tu microcontrolador de potenciales diferencias de voltaje entre componentes. Es ideal para proyectos de monitoreo ambiental, sistemas de control industrial, electrónica de potencia, o cualquier sistema donde la precisión de las mediciones analógicas sea crítica y existan riesgos de ruido eléctrico o diferencias de tierra. Si tienes varios sensores conectados que podrían interactuar entre sí o si trabajas en un entorno electromagnéticamente ruidoso, este aislador es una solución muy recomendable.

¿Qué problemas específicos de interferencia o ruido resuelve este aislador de señal analógica?

El aislador resuelve varios problemas comunes en proyectos electrónicos:
Interferencia Electromagnética (EMI): Protege las señales analógicas de ser corrompidas por campos electromagnéticos externos, comunes en entornos industriales o cerca de motores.

Diferencias de Potencial de Tierra (Ground Loops): Evita que pequeñas diferencias de voltaje entre los puntos de tierra de varios componentes creen bucles de corriente que introduzcan ruido y errores en las lecturas analógicas.

Ruido en el Circuito: Ayuda a limpiar las señales analógicas, mejorando la precisión y fiabilidad de las mediciones de sensores.

Protección de Circuitos Sensibles: Aísla el microcontrolador o la unidad de adquisición de datos de posibles sobretensiones o picos de voltaje que puedan provenir de sensores o del entorno.

¿Cómo se conecta este aislador a los sensores y a mi microcontrolador (por ejemplo, Arduino), y qué rangos de voltaje soporta?

El aislador utiliza la interfaz estándar **Gravity de 3 pines** para sensores analógicos. Conectas el sensor analógico a una de las entradas del aislador, y la salida del aislador a una entrada analógica del microcontrolador. Admite el aislamiento de señales analógicas en rangos de **0-5V y 0-10V DC**, que son comunes en la instrumentación y los sensores analógicos. El módulo tiene una entrada y una salida de señal analógica, y también maneja la alimentación, todo ello de forma aislada.

¿Qué significa que el aislamiento sea «óptico» y cómo difiere de otros métodos de aislamiento?

El aislamiento óptico utiliza un **LED en el lado de entrada y un fotodetector en el lado de salida**. La señal de entrada hace parpadear el LED, y la luz emitida es detectada por el fotodetector, que recrea la señal en el lado de salida. Esta transferencia de información mediante luz proporciona un aislamiento eléctrico completo, ya que no hay conexión eléctrica directa entre los dos lados. A diferencia de los optoacopladores digitales (que solo transmiten señales ON/OFF) o los aisladores capacitivos (que pueden tener limitaciones de ancho de banda o precisión), el aislamiento óptico permite una transmisión de señales analógicas más fiel y con mayor precisión para el rango de frecuencia soportado (hasta 1kHz).

¿Necesito modificar mi código de programación para usar este aislador, o funciona de manera transparente?

Una de las principales ventajas de este aislador es que funciona de manera **transparente**. No requiere ninguna modificación en tu código de programación. Simplemente conectas el sensor a través del aislador, y la señal analógica se transmitirá de forma aislada a tu microcontrolador. El aislador mantiene una relación de transmisión de señal analógica de 1:1, lo que significa que la señal de salida será una representación fiel de la señal de entrada, sin alteración de la forma de onda o la amplitud (dentro de sus especificaciones de precisión).

¿Cuáles son las aplicaciones donde un aislador de señal analógica es particularmente útil, y cómo se compara con un aislador de señal digital I2C?

Un aislador de señal analógica es crucial en aplicaciones donde la **precisión de una medición continua es vital**, como en la lectura de sensores de voltaje, corriente, temperatura, presión, pH, conductividad, etc. Permite capturar variaciones sutiles en la señal sin que el ruido o las diferencias de tierra las distorsionen.
En comparación con un aislador de señal digital I2C:

El aislador analógico se enfoca en aislar señales continuas o de variación lenta (como lecturas de voltaje de sensores).

El aislador digital I2C se especializa en aislar protocolos de comunicación digitales específicos como I2C, protegiendo el bus de comunicación y sus dispositivos de interferencias.

Si trabajas con sensores que emiten una señal analógica directa (un voltaje variable), necesitas el aislador analógico. Si trabajas con sensores que se comunican a través de protocolos digitales como I2C, necesitas el aislador digital I2C.
