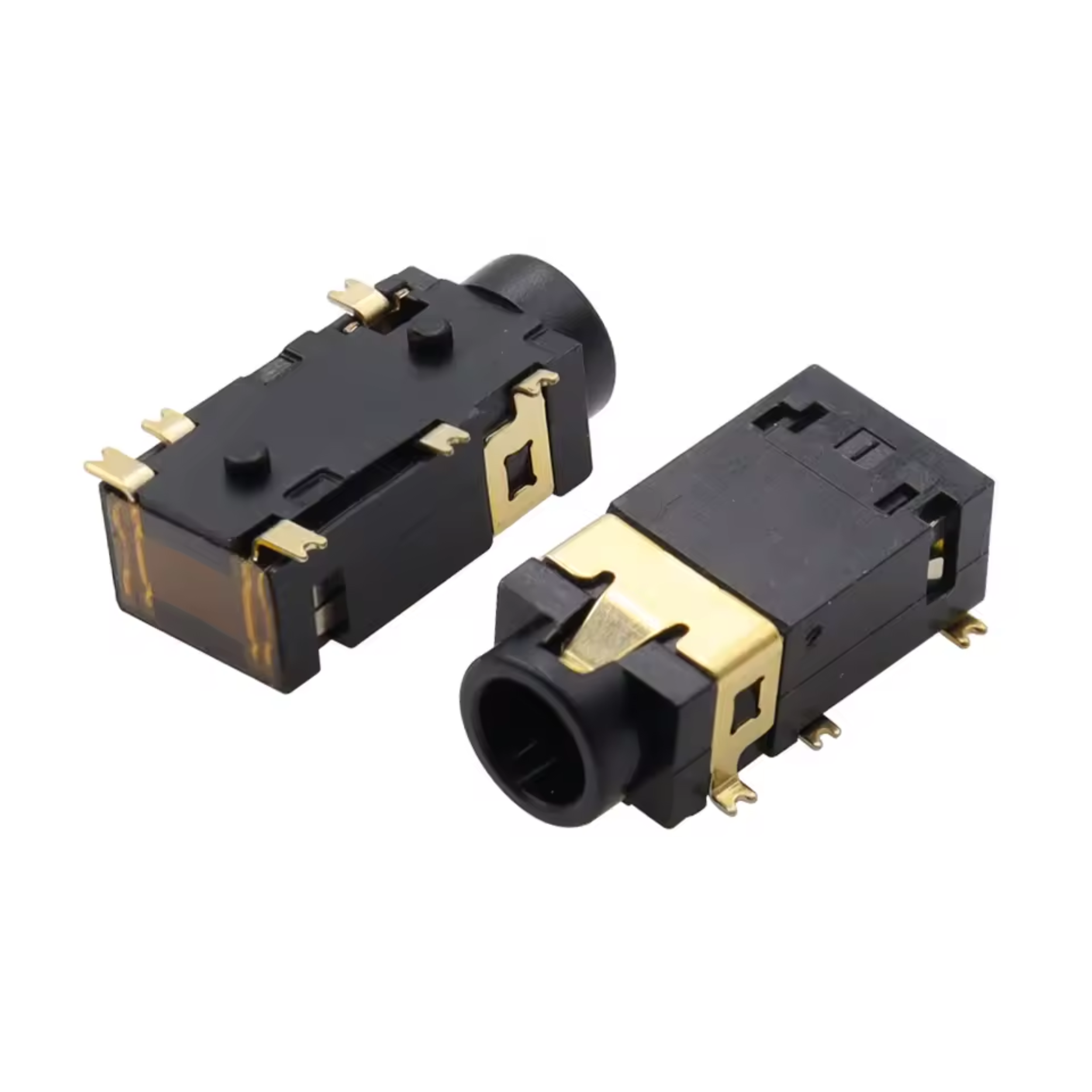

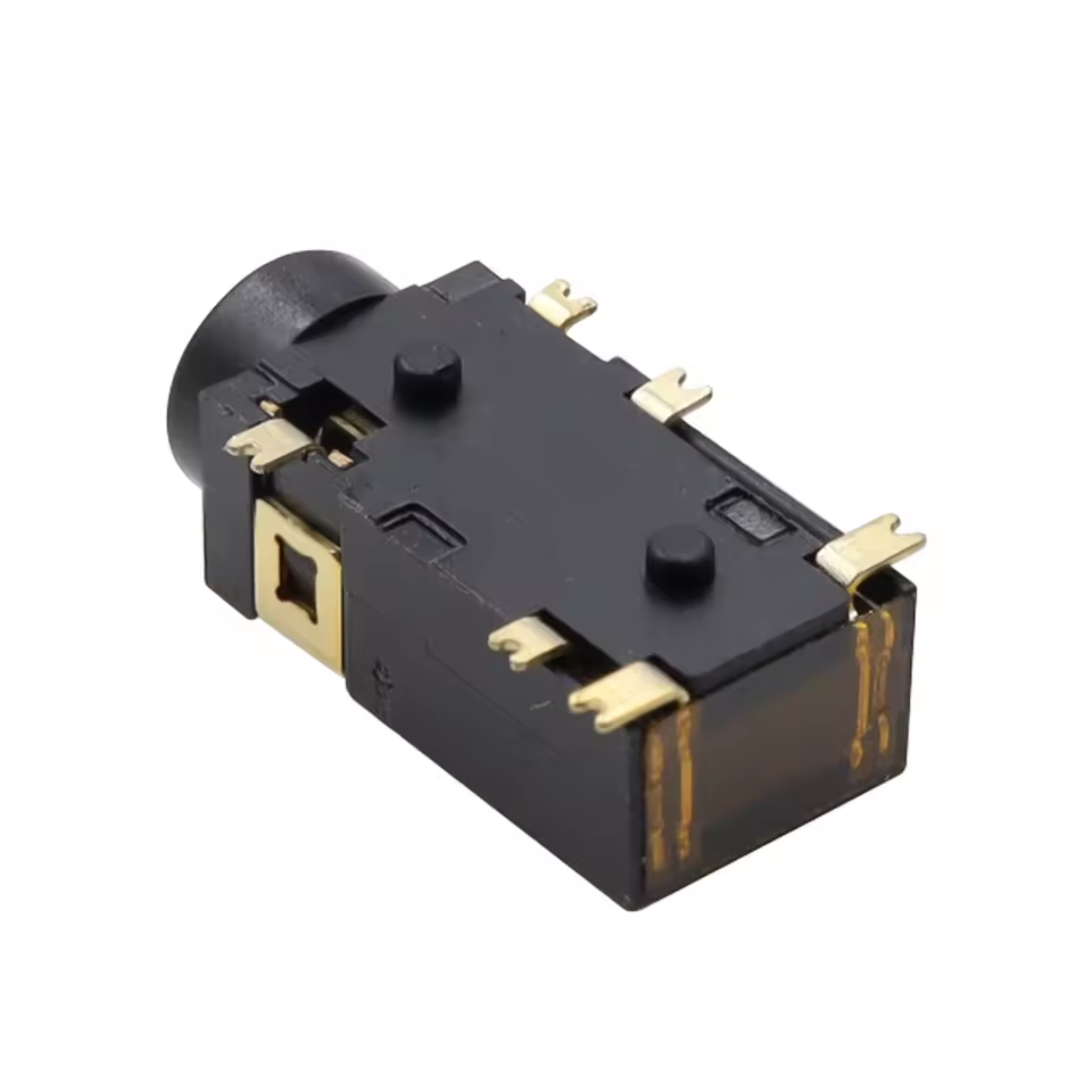

Jack Plug 3.5 SMD

Este conector Jack Plug 3.5 SMD es ideal para una amplia gama de aplicaciones que requieren una interfaz de audio compacta y fiable. Se utiliza frecuentemente en el diseño y reparación de dispositivos móviles, reproductores de música portátiles, placas de desarrollo con salida de audio, sistemas embebidos que necesitan entrada/salida de línea, y cualquier proyecto electrónico donde el espacio en la PCB es limitado y se requiere una conexión de audio estéreo estándar de 3.5mm.

Al ser un componente de Montaje Superficial (SMD), se recomienda utilizar pasta de soldar y un método de reflujo (horno de reflujo o pistola de aire caliente con boquilla adecuada) para una conexión óptima y para evitar el sobrecalentamiento del cuerpo plástico. Si se realiza la soldadura manualmente con cautín, es crucial utilizar una punta fina, temperatura controlada (alrededor de 300-350°C), estaño de buena calidad con flux, y aplicar calor por el menor tiempo posible a cada pin para evitar dañar el componente o levantar las pistas de la PCB. Asegúrate de que la orientación del conector sea la correcta antes de soldar.

La compatibilidad con conectores TRS (Tip-Ring-Sleeve, 3 polos) y TRRS (Tip-Ring-Ring-Sleeve, 4 polos) ofrece versatilidad. Para audio estéreo estándar (TRS), usarás el Tip para el canal izquierdo, el Ring para el canal derecho y el Sleeve para la masa (GND). Si utilizas un conector TRRS, el pinout puede variar según la aplicación (por ejemplo, CTIA u OMTP estándar para audio y micrófono). Es fundamental consultar el datasheet específico del conector TRRS que se vaya a utilizar y el diseño de tu placa para asegurar la correcta asignación de los pines para funciones como micrófono o control de video, además de los canales de audio y masa.

La principal ventaja del montaje superficial (SMD) es la optimización del espacio en la Placa de Circuito Impreso (PCB), permitiendo diseños más compactos y una mayor densidad de componentes. Los componentes SMD como este jack también facilitan los procesos de ensamblaje automatizado en producción en masa. Además, pueden ofrecer un mejor rendimiento en altas frecuencias debido a terminales más cortos, aunque para audio analógico estándar la diferencia en rendimiento eléctrico suele ser menos crítica que la ventaja espacial y de ensamblaje.

El cuerpo de plástico resistente a altas temperaturas es crucial para soportar los procesos de soldadura SMD (especialmente el reflujo) sin deformarse, asegurando la integridad estructural del conector. Los contactos de latón ofrecen buena conductividad eléctrica y resistencia mecánica, mientras que el recubrimiento de oro mejora significativamente la resistencia a la corrosión y oxidación, garantizando una conexión eléctrica fiable y de baja resistencia de contacto (≤ 30 mΩ) a lo largo del tiempo y múltiples ciclos de inserción/extracción, incluso en ambientes con cierta humedad o cambios de temperatura (operación de -25°C a +85°C).

Es fundamental que las señales de audio o cualquier otra señal que pase a través de este jack no excedan los 30V DC y la corriente de 0.5 Amperios por pin. Superar estos límites puede causar sobrecalentamiento, daño a los contactos internos, o incluso la falla total del conector. En la mayoría de las aplicaciones de audio a nivel de línea o auriculares, los voltajes y corrientes son significativamente inferiores a estos máximos. Sin embargo, siempre verifica las especificaciones de tu diseño para asegurar que operas dentro de estos rangos seguros, protegiendo tanto el jack como los componentes conectados a él.
