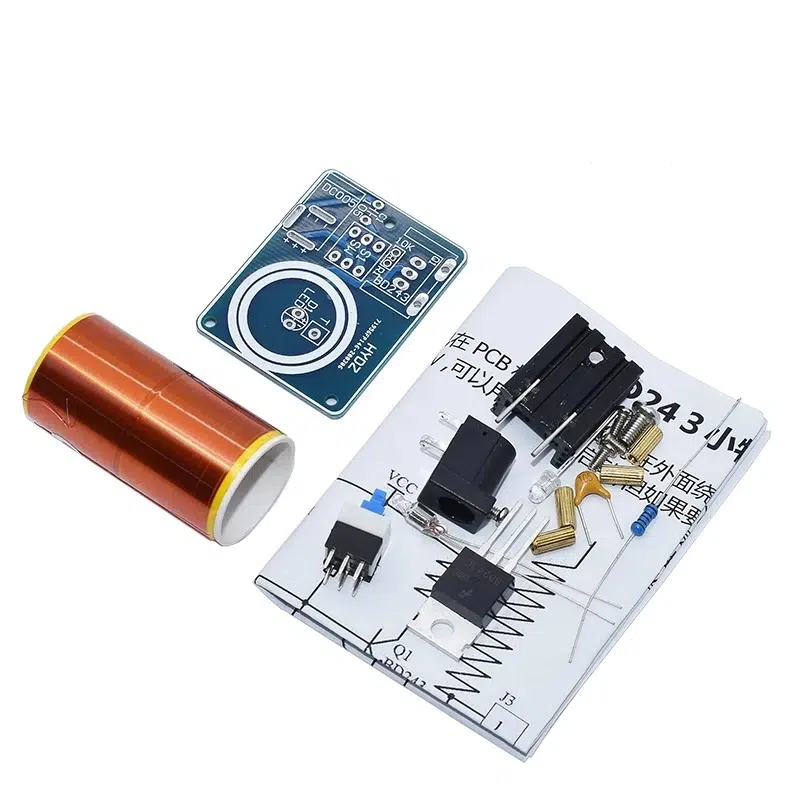

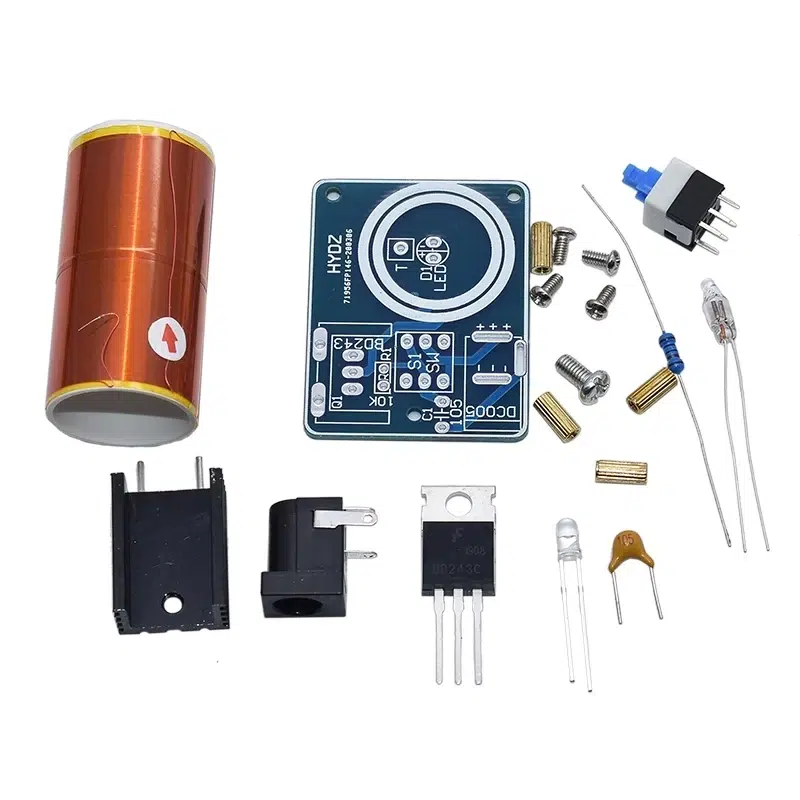

Kit DIY Mini Bobina de Tesla BD243 Tesla Coil

Características

• Voltaje entrada: 9V-12V (Puedes empezar con una batería de 9V, pero si hay un arco, es necesario proveer 12V a la entrada).
• Interfaz DC5.5.
• Corriente de entrada: 1A o más (Recomendado 2A).
• Bajo ruido.
• Alta eficiencia.
• Larga vida útil.

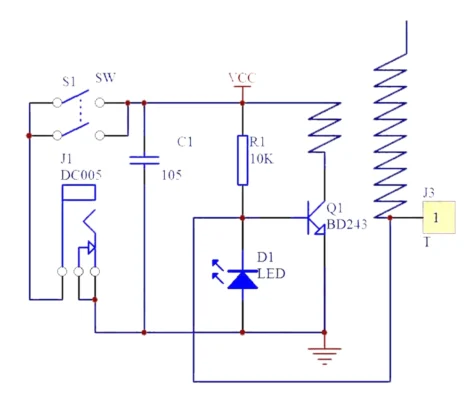

Circuito

Precauciones

1. Este producto es seguro, la potencia no es alta y no causará heridas por shock eléctrico, pero no es recomendado tocar el arco en la punta de la bobina, ya que puede causar una sensación de quemado.
2. Por favor no tocar el disipador de calor después de una larga sesión de haber tenido encendido ele producto, la temperatura es muy alta, especialmente si se usa una entrada de 24V. Si es necesario, agregaa un ventilador para disipar el calor, o disminuir el tiempo de uso continuo.
3. Es recomendado no mantener el cuerpo u otros objetos cerca de la bobina cuando está funcionando. Es decir, no mantener objetos conductores a menos de medio metro cuando la bobina está funcionando, ya que se formará un arco y absorberá la energía de la bobina de Tesla, lo cual puede ser perjudicial.
4. No colocar dispositivos electrónicos como teléfonos o mp3 cerca de la bibina, de otra manera el campo magnético de alta frecuencia generado por la bobina interferirá, haciendo que los dispositivos funcionen de manera errónea o incluso dañándolos.

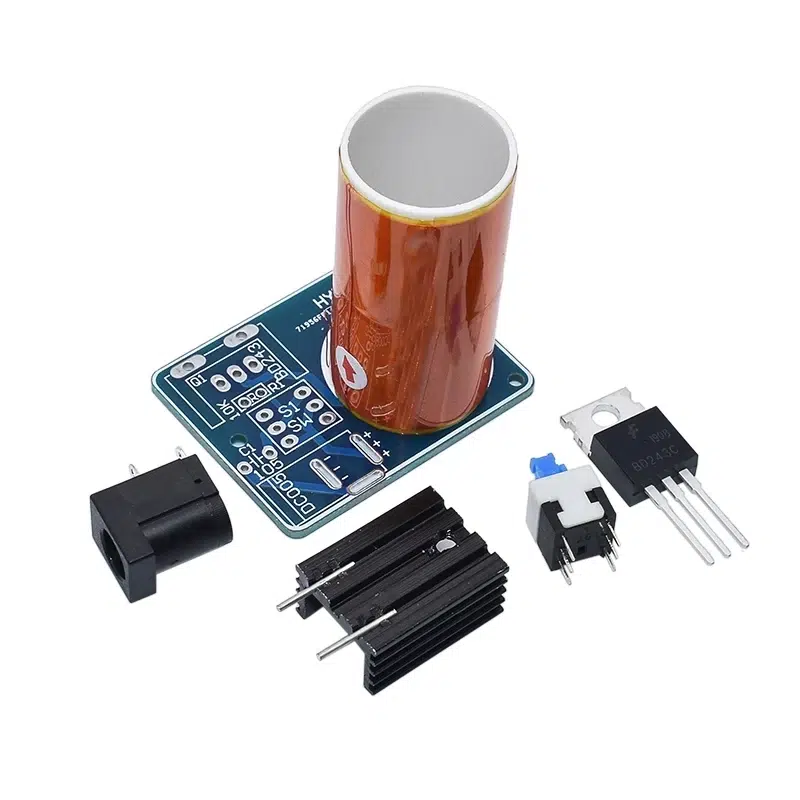

5. La resistencia de 10k está soldada hacia arriba, el condensador no está dividido entre polos positivos y negativos. El 243 y el disipador de calor están atornillados y después soldados, y la relativamente corta sección de la bobina secundaria está soldada en T4. La bobina está colocada entre los dos círculos blancos y pegadas juntas. No toque la bobina con su mano cuando está energizado.

Tutorial Armado
