Kit DIY Módulo Controlador Sensor Nivel de Agua Automático NE555
$ 4.290 IVA incluido

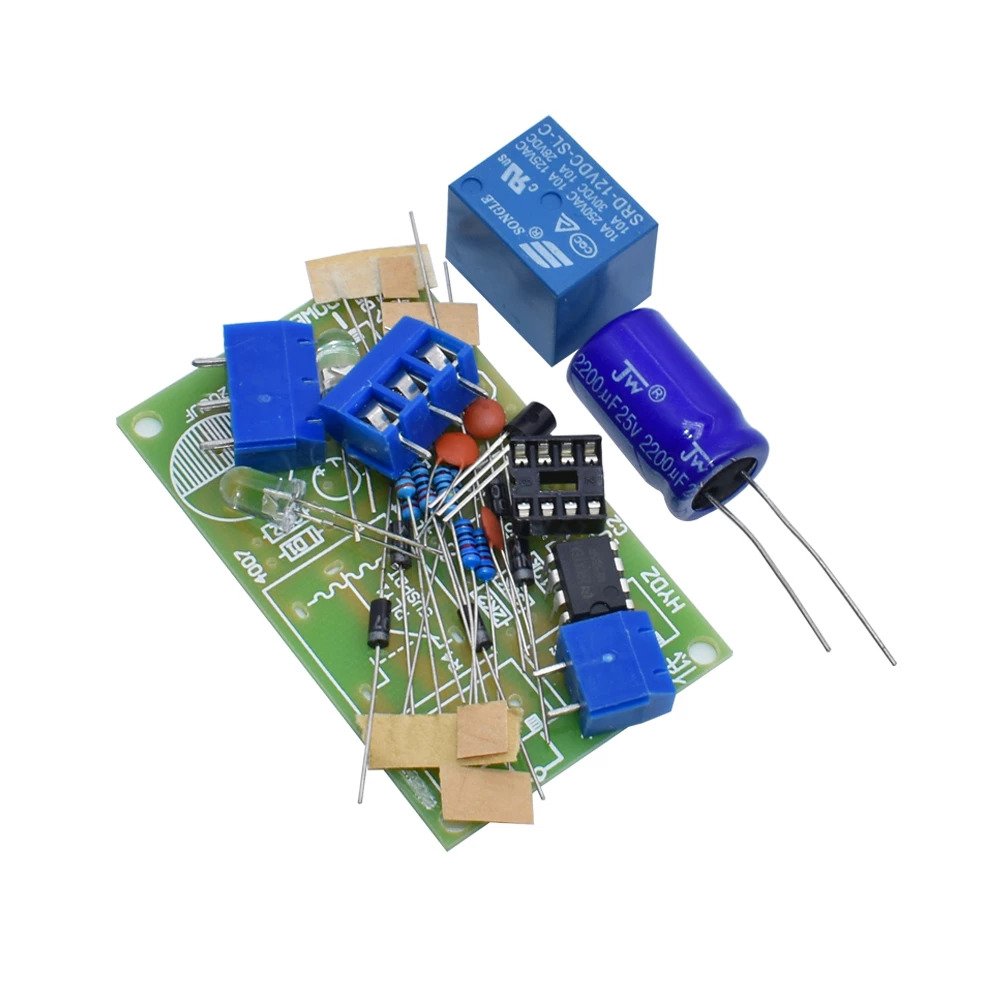

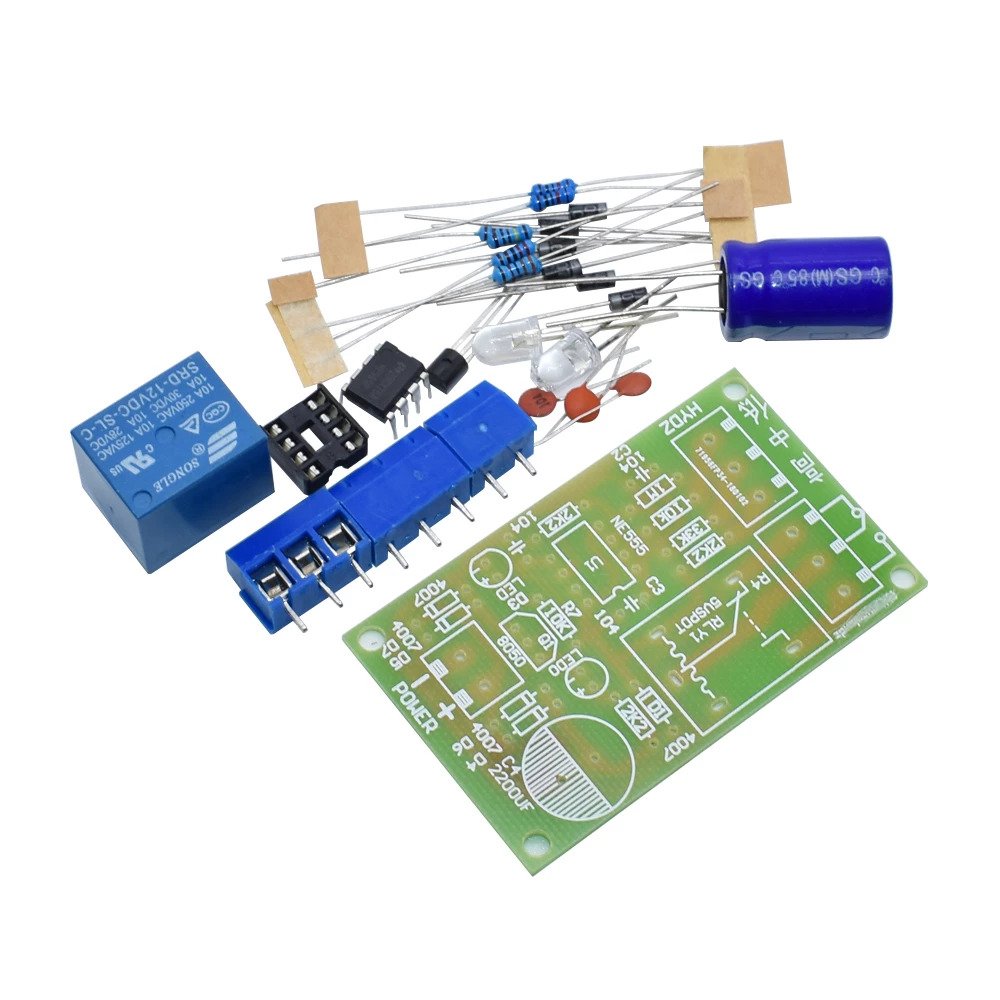

Este módulo de control de nivel de agua mantiene el agua de manera automática entre un nivel alto y uno bajo a través de un control on-off. Este circuito viene desarmado por piezas, por lo que es un excelente proyecto DIY para comenzar en tus proyectos de electrónica o para utilizarlo en cualquier aplicación donde se deba mantener un nivel de agua entre unos límites determinados.
✅ Boleta y factura
- 🚚 Ver política de despachos debajo de la descripción
Hay existencias
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
Especificaciones Técnicas
- Fuente de alimentación: AC 9-12V o DC 12-15V.
- La salida es el switch de el relé.
- Capacidad del contacto del relé: AC250V 10A o DC30V 10A.
- Tamaño placa: 62.5x38x25 mm.
- Peso: 28.6 g.
Funcionamiento
Cuando el nivel del agua está bajo, el relé se cierra (haciendo funcionar la bomba de agua externa) y el indicador rojo se enciende, indicando que se está bombeando agua. Cuando el agua llega a un nivel alto, el relé se abre (dejando de funcionar la bomba de agua externa) y el led indicador se apaga. Esto se realiza de manera cíclica.

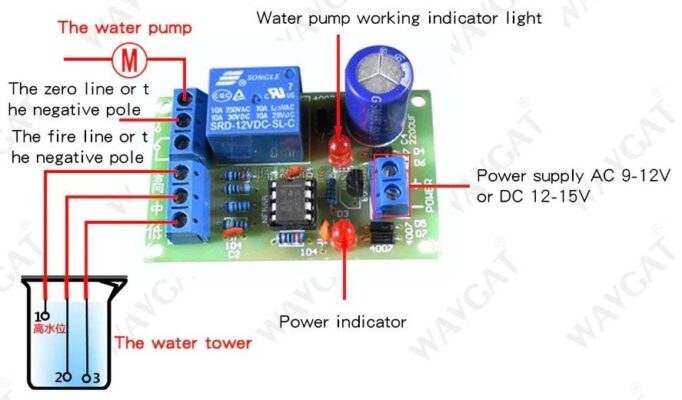

Cableado y Precauciones al Conectar
- La sonda puede ser inducida directamente en el agua. No viene incluída una sonda con el circuito, sin embargo, se puede conectar directamente un cable como sonda, idealmente dejando descubierto el cable unos centímetros para que haga contacto directo.

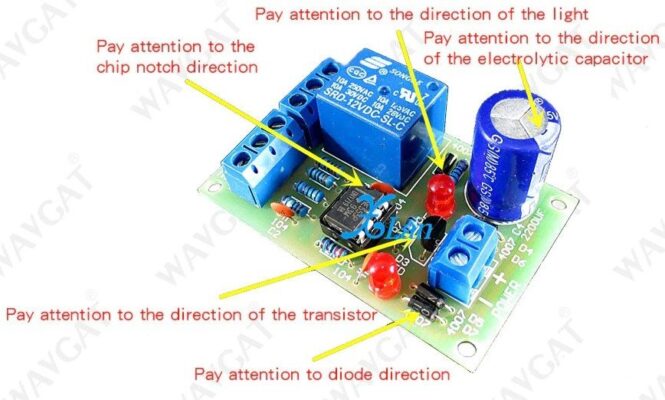

- Pon atención a la dirección del notch del circuito integrado NE555.
- Pon atención a la dirección del transistor.
- Pon atención a la dirección del diodo.
- Pon atención a la polaridad del condensador electrolítrico.
- Pon atención a la polarización de los led.

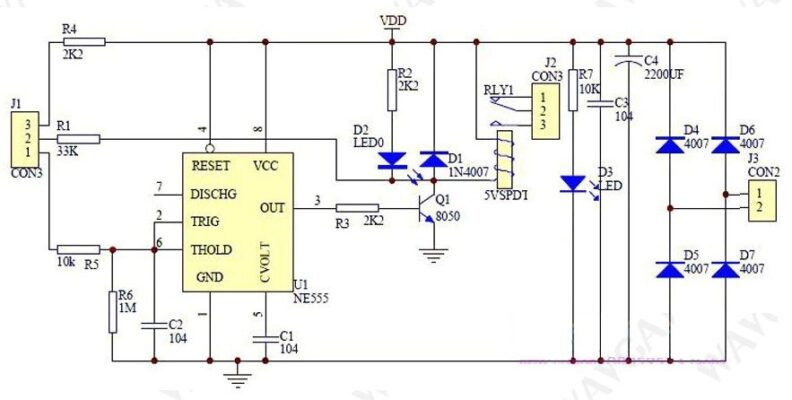

Circuito Esquemático

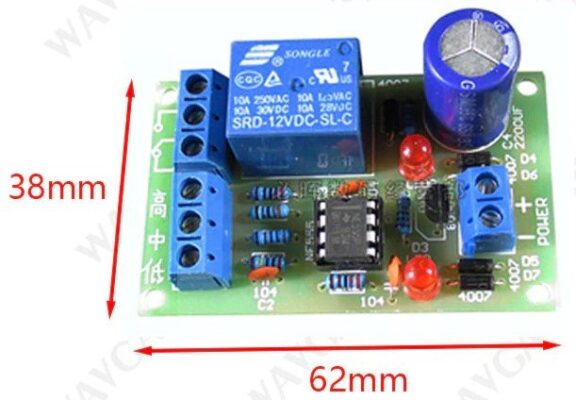

Dimensiones
