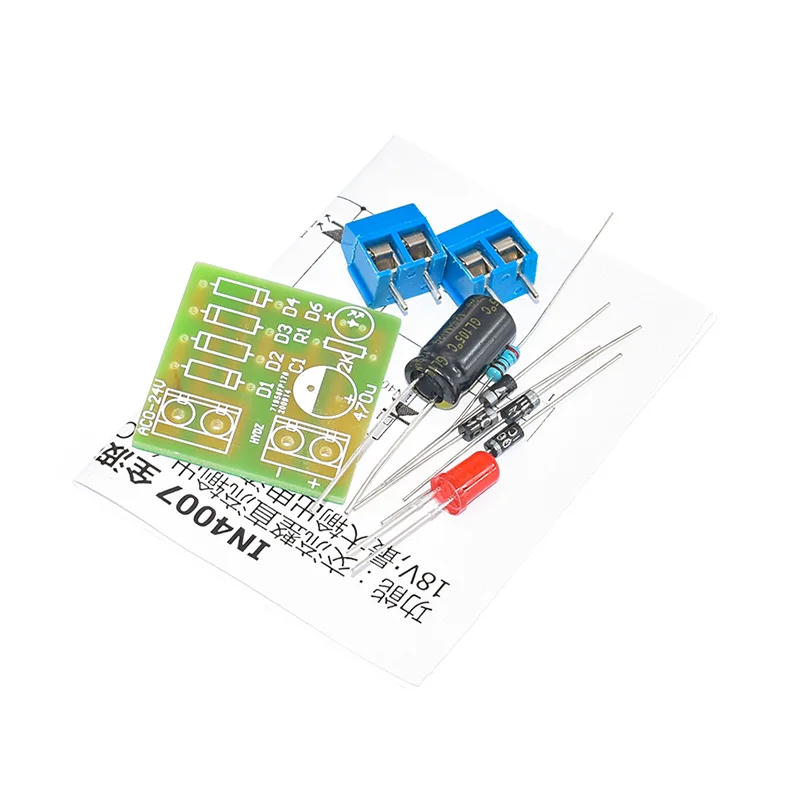

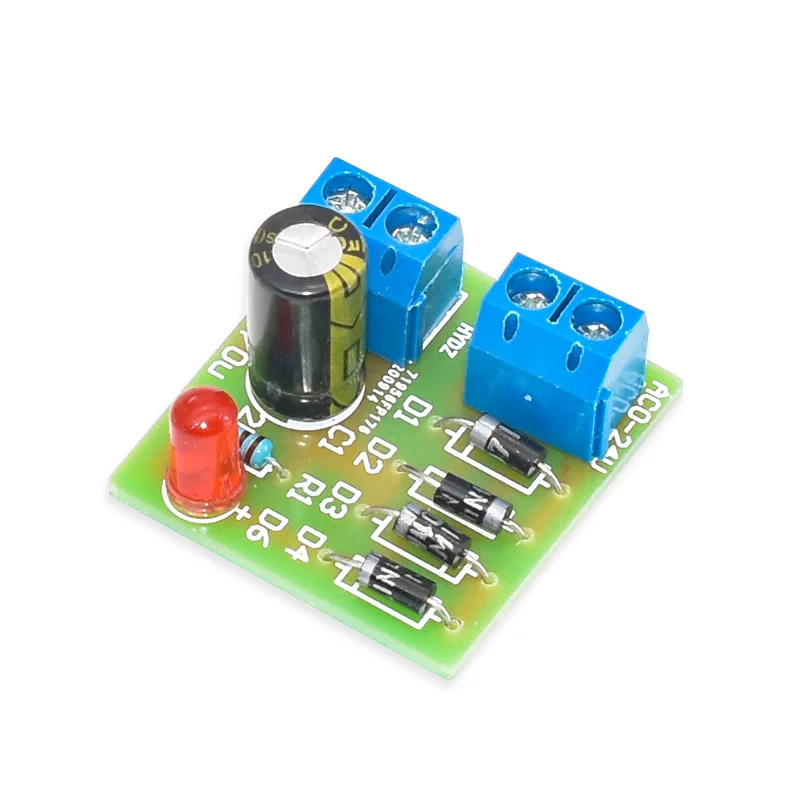

Kit DIY Puente Rectificador

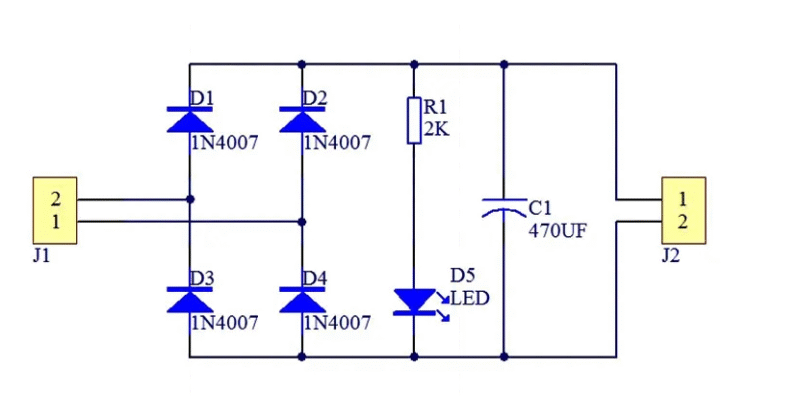

La función de este circuito es convertir Corriente Alterna (AC), donde el voltaje cambia de positivo a negativo constantemente, en Corriente Continua Pulsante (Pulsating DC), donde todo el voltaje es positivo. Lo hace utilizando cuatro diodos en una configuración de puente.

Imagina una onda sinusoidal: el puente rectificador toma la parte negativa de la onda y la «voltea» para que también sea positiva. Es el primer y más fundamental paso para crear una fuente de poder DC a partir de una fuente AC como un transformador.

El condensador es el componente clave para el filtrado o suavizado. Después del puente de diodos, el voltaje no es una línea plana de DC, sino una serie de «montañas» o pulsos. El condensador actúa como un pequeño depósito de energía:

1. Se carga rápidamente en la cima de cada pulso.
2. Se descarga lentamente en los valles entre los pulsos.

Este proceso «rellena» los valles, suavizando el voltaje y convirtiendo la Corriente Continua Pulsante en una Corriente Continua (DC) mucho más estable, aunque todavía con una pequeña ondulación o «ripple». Sin el condensador, muchos dispositivos DC no funcionarían correctamente.

Esta es una excelente pregunta técnica que a menudo confunde a los principiantes. Cuando rectificas y filtras una señal de AC, el voltaje de salida DC no será el mismo que el voltaje de entrada AC. Se calcula con la siguiente fórmula:

V_DC ≈ V_AC_RMS * √2 – 1.4V

• V_AC_RMS * √2: El voltaje AC se mide en RMS (Root Mean Square), pero el condensador se carga hasta el voltaje pico, que es ~1.414 veces el valor RMS. (12V * 1.414 = 16.97V)
• – 1.4V: Se restan aproximadamente 1.4V por la caída de voltaje en los dos diodos del puente que conducen en cada semiciclo (0.7V por diodo).

Por lo tanto, para una entrada de 12V AC, la salida DC será aproximadamente 16.97V – 1.4V ≈ 15.57V DC.

No, categóricamente no. Este kit es extremadamente peligroso si se conecta a 220V y no funcionará. Las razones técnicas son:

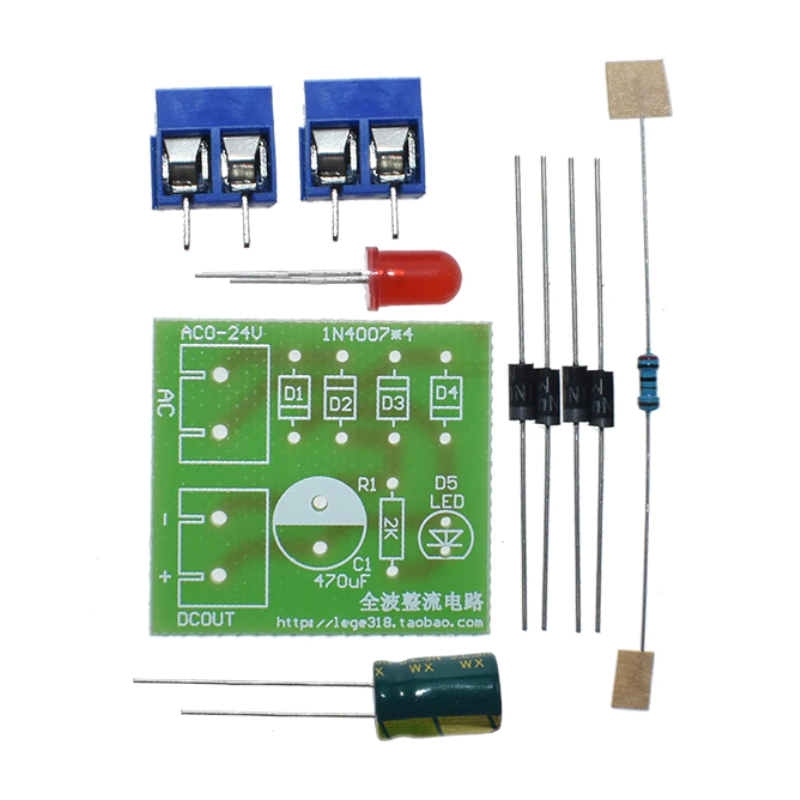

• Voltaje de los Componentes: Los diodos 1N4007 y el condensador incluidos están diseñados para voltajes bajos. Los 220V AC tienen un voltaje pico de más de 310V, lo que destruiría los componentes instantáneamente y podría causar un incendio o una explosión.
• Aislamiento de la Placa: El tamaño de la PCB y la distancia entre las pistas no proporcionan el aislamiento de seguridad necesario para manejar alto voltaje.

Este kit está diseñado para ser usado con la salida de bajo voltaje de un transformador AC (ej. 220V a 12V AC), nunca directamente a la red.

No, la salida de este circuito es una fuente de poder DC no regulada. Esto significa que el voltaje de salida variará si:

• Cambia el voltaje de entrada AC: Si el voltaje del transformador fluctúa, la salida DC también lo hará.

– Cambia la carga: Si conectas una carga que consume más corriente, el voltaje de salida tenderá a caer debido a la mayor ondulación (ripple) y a la resistencia interna.

Para obtener una fuente de poder regulada (un voltaje de salida perfectamente estable, ej. 12.0V), necesitarías añadir un regulador de voltaje (como un LM7812) después de este circuito rectificador y de filtrado.

La resistencia y el LED forman un simple circuito indicador de encendido. Su única función es mostrarte visualmente que el circuito está recibiendo energía y que la salida DC está presente.

La resistencia de 2kΩ actúa como una resistencia limitadora de corriente. Es un componente fundamental que protege al LED de recibir demasiada corriente de la salida de voltaje DC (que podría ser de hasta 24V), lo que lo quemaría instantáneamente. El valor de 2kΩ está elegido para que el LED brille de forma segura en todo el rango de voltajes de operación del kit.
