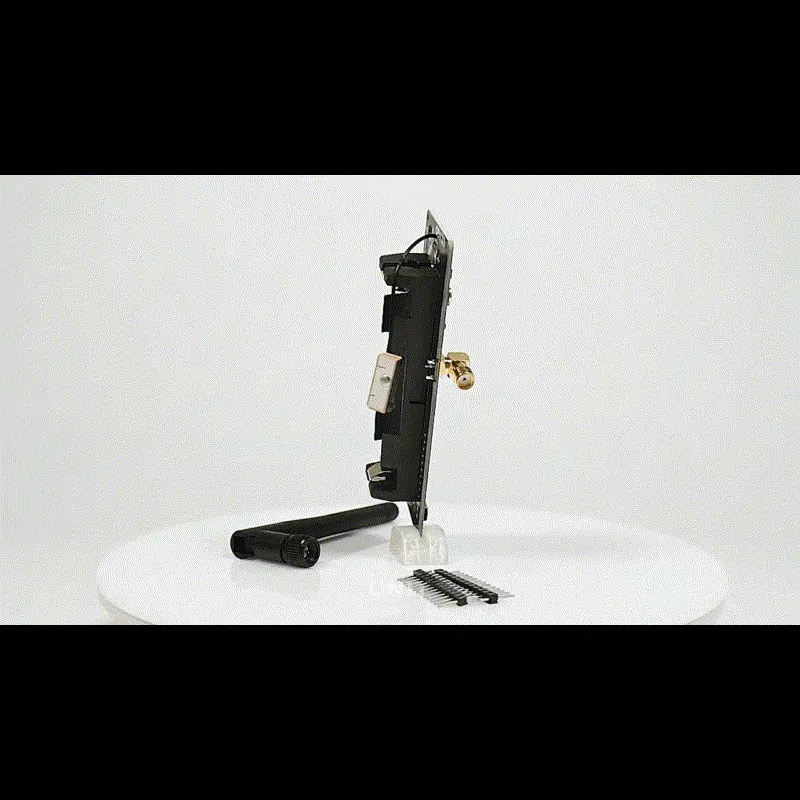

LILYGO TTGO T-BEAM 915mhz + LoRa + GPS

LILYGO T-beam 915mhz

El TTGO T-BEAM es un módulo de desarrollo IoT inalámbrico diseñado para ofrecer una amplia gama de funciones de conectividad y posicionamiento. Con capacidades de comunicación WiFi, Bluetooth, y LoRa32 a frecuencias de 868/915MHz, así como un receptor GPS NEO-6M integrado, este dispositivo ofrece una solución completa para aplicaciones de Internet de las cosas. Además, su soporte para batería 18650 y antena lo hacen altamente versátil y adecuado para despliegues en diferentes entornos.

Características destacadas:

• Comunicación Versátil: El TTGO T-BEAM proporciona múltiples opciones de comunicación, incluyendo WiFi, Bluetooth y LoRa32, lo que permite una conectividad flexible y robusta en diferentes escenarios de aplicación.
• GPS Integrado: Equipado con un receptor GPS NEO-6M, el dispositivo ofrece capacidades de posicionamiento global, lo que lo hace ideal para aplicaciones que requieren seguimiento o geolocalización.
• Memoria y Funcionalidades Avanzadas: Con una memoria flash de 4 MB, el T-BEAM soporta una variedad de funciones avanzadas, incluyendo la función digital RSSI, corrección automática de frecuencia, control de ganancia automática, detección de bajo voltaje y sensor de temperatura, entre otros.
• Eficiencia Energética: Gracias a su diseño optimizado y funciones de bajo consumo de energía, el T-BEAM es capaz de ofrecer un rendimiento confiable sin comprometer la duración de la batería.

Además, el T-BEAM está equipado con un conjunto de características adicionales que incluyen un indicador de señal LED, sistema de posicionamiento global, y un módulo de designación con antena cerámica, lo que lo convierte en una opción completa y versátil para proyectos IoT.

¿Qué es LoRa?

LoRa es una tecnología de comunicación inalámbrica de largo alcance y baja potencia, desarrollada inicialmente por la empresa francesa Cycleo y posteriormente adquirida por Semtech, una empresa estadounidense. Esta tecnología ofrece una serie de ventajas clave, incluyendo su capacidad para proporcionar comunicación de largo alcance, su eficiencia energética, su capacidad multi-nodo, bajo costo y resistencia a la interferencia. Estas características hacen que LoRa sea una opción atractiva para aplicaciones que requieren una transmisión de datos fiable y eficiente en términos de energía.

Características

• GPS

  • NE0-6M Módulos GPS: Soporte del protocolo GPS
  • Cristal RTC a bordo, Soporte de interrupción/activación

• LoRa

  • Transceptor LoRa de Largo Alcance y Bajo Consumo
  • Alta sensibilidad: -148 dBm
  • Tasa de transmisión: 300 kbps
  • Hardware opcional
  • Versión: SX1278 [433 MHz] / SX1276 [868/915/923 MHz]

Especificaciones

• • Voltaje de funcionamiento: 1.8V ~ 3.7V
  • Protocolos de comunicación:
    • WiFi
    • Bluetooth
    • LoRa32
  • Memoria Flash: 4 Mb
  • Soporte para batería: 18650
  • Corriente:
    • De trabajo: 10mA ~ 14mA
    • Sleep mode: 0.2uA
  • Corriente de transmisión:
    • 120mA @ + 20dBm
    • 90 mA @ + 17dBm
    • 29 mA @ + 13dBm
  • Frecuencia de funcionamiento: 915MHz
  • Potencia de transmisión: + 20dBm
  • Sensibilidad de recepción:
    • -139dBm @ LoRa y 62.5Khz & SF = 12 y 146bps
    • -136dBm @ Lora y 125Khz & SF = 12 es & 293bps
    • -118dBm @ LoRa y 125Khz y SF = 6 y 9380bps
    • -123dBm @ FSK & 5Khz & 1.2Kbps
  • Error de frecuencia: +/- 15KHz
  • Espacio FIFO: 64 Bytes
  • Velocidad de datos: 1.2K ~ 300Kbps @ FSK, 0.018K~37.5Kbps @ LoRa
  • Modo de modulación: FSK, GFSK, MSK, GMSK, LoRa TM, OOK
  • Forma de interfaz: SPI
  • Versión: 1.1

• 1.5uA@IDLE
• Temperatura de funcionamiento: -40 ℃ – + 85 ℃

Pin Out

Complementos

Github TTO T-BEAM

Driver
