Medidor de Batería BW-LY6S V4

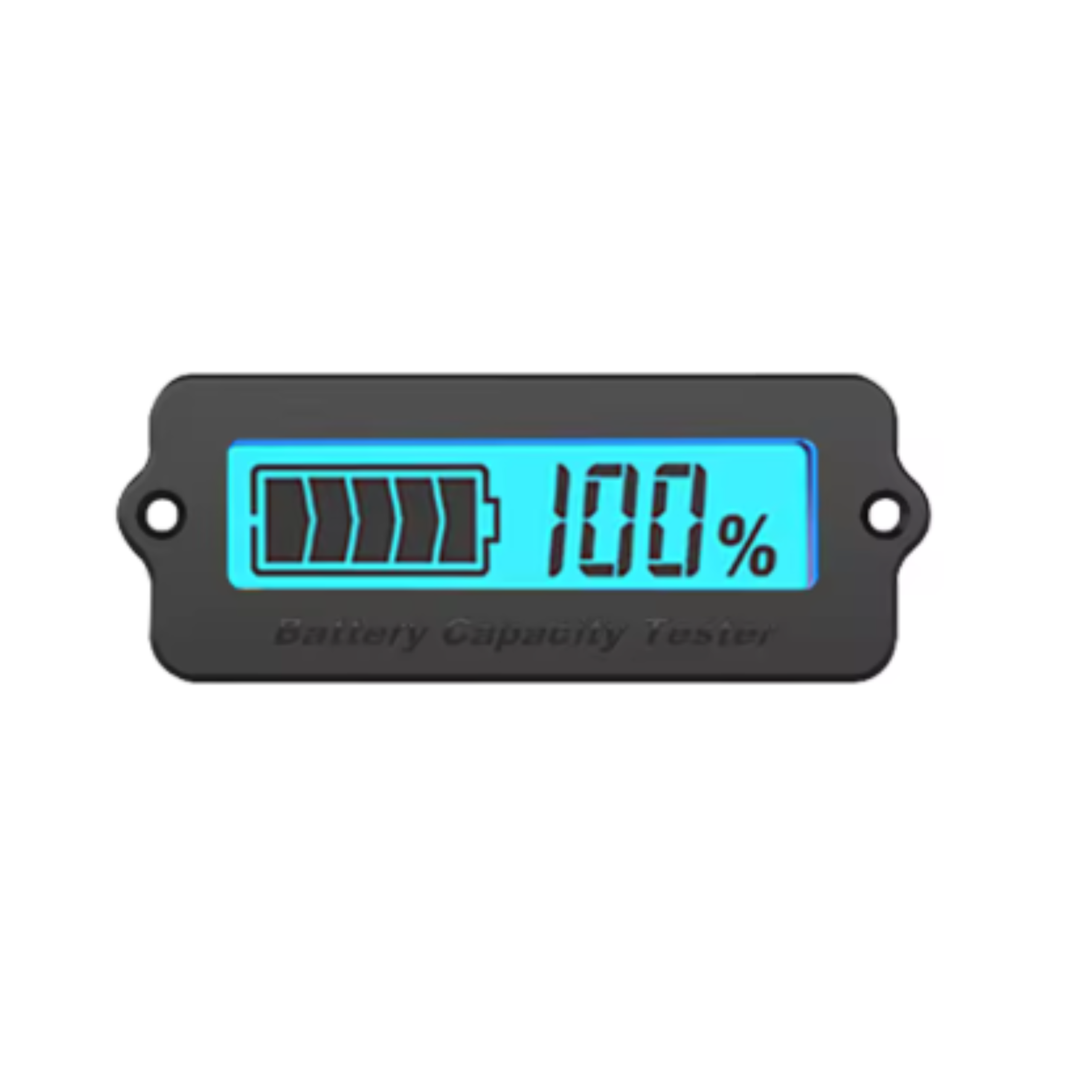

Esta es una pregunta técnica excelente. A diferencia de un simple voltímetro, este medidor es un «indicador de estado de carga» (SoC) que opera con curvas de descarga pre-programadas. [33] Al configurarlo para un tipo de batería y un número de celdas específicos, el medidor no solo lee el voltaje, sino que lo compara con la curva de descarga típica para esa química. Esto le permite estimar un porcentaje de carga mucho más representativo del estado real de la batería que una simple lectura de voltaje, que puede variar mucho con la carga aplicada.

La configuración es crucial para la precisión y se realiza con el botón «SET» en la parte trasera. El proceso general es:

1. Mantén presionado el botón «SET» hasta que aparezca «P» (Lead-Acid), «L» (Lithium-Ion) o «F» (LiFePO4) en la pantalla.
2. Suelta y presiona «SET» repetidamente para ciclar entre los tipos de química (P, L, F).
3. Una vez seleccionada la química correcta, mantén presionado «SET» de nuevo. El número en la pantalla parpadeará.
4. Presiona «SET» repetidamente para ajustar el número. Para ‘L’ y ‘F’, este número es la cantidad de celdas en serie (ej. «4» para un pack 4S). Para ‘P’, es el voltaje nominal (ej. «12» para una batería de 12V).
5. Una vez seleccionado el número correcto, espera a que la pantalla se apague y se vuelva a encender. El medidor ahora está configurado. [34, 35]

No. El circuito interno de este medidor requiere un voltaje mínimo de 8V para funcionar. Por lo tanto, no es adecuado para monitorear una sola celda de Li-ion (que opera entre 3.0V y 4.2V) o un pack de baterías 2S. El medidor está diseñado para sistemas de baterías de mayor voltaje, como los que se encuentran en vehículos eléctricos, sistemas de energía solar o bancos de baterías para proyectos de robótica avanzada.

No, este modelo no mide la corriente. Es un medidor de estado de carga basado en voltaje. Para medir el flujo de corriente real (Amperes) y contar los «coulombs» que entran y salen para un cálculo de porcentaje extremadamente preciso, necesitarías un «shunt» de corriente y un monitor de batería más avanzado (como el modelo PZEM-015). Este medidor BW-LY6S V4 ofrece una excelente y económica aproximación del estado de carga, ideal para la mayoría de los proyectos.

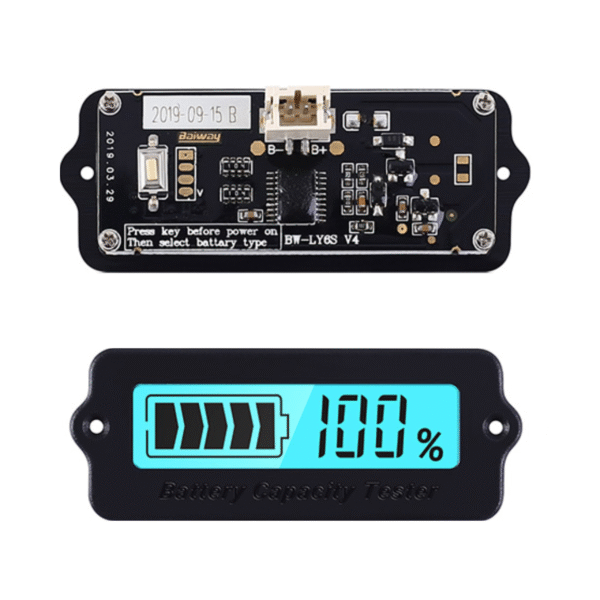

La conexión es simple pero debe ser correcta:

• B+: Conéctalo al terminal Positivo (+) de tu pack de baterías.
• B-: Conéctalo al terminal Negativo (-) de tu pack de baterías.

Este dispositivo cuenta con protección contra polaridad inversa. Si los conectas al revés, la pantalla simplemente no se encenderá y el medidor no sufrirá daños. Simplemente corrige la conexión para que funcione correctamente. [34]

Sí, absolutamente. Es una aplicación perfecta para este medidor. Simplemente debes entrar al modo de configuración y seleccionar la química «P» (Lead-Acid) y luego ajustar el valor a «12» para una batería de 12V. Te dará una indicación mucho más clara del estado de tu batería que el voltímetro que traen la mayoría de los vehículos.
