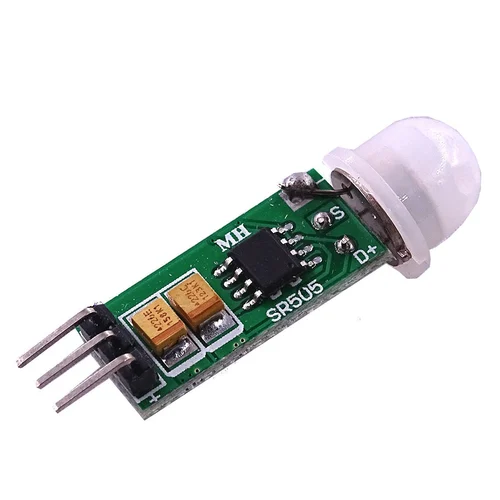

Mini PIR HC-SR505
$ 2.400 IVA incluido
El Mini Módulo de Detección de Cuerpo Humano SR505 es un sensor PIR ultracompacto, ideal para detectar movimiento humano en un rango de hasta 3 metros. Con bajo consumo de energía y fácil integración con Arduino, es perfecto para aplicaciones en automatización, seguridad y control de dispositivos eléctricos.
✅ Boleta y factura
- 🚚 Ver política de despachos debajo de la descripción
Hay existencias
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
Información
¿Qué es?
El HC-SR505 es un sensor de movimiento compacto basado en tecnología PIR (Passive Infrared), diseñado para detectar la presencia de personas en un rango de hasta 3 metros. Este sensor es ideal para aplicaciones que requieren detección de movimiento con bajo consumo de energía y es compatible con proyectos basados en Arduino. Cuando detecta movimiento, activa una señal de salida alta (3.3V), y su consumo de corriente en reposo es inferior a 60 µA, lo que lo hace eficiente para dispositivos alimentados por batería.
Características
- Inducción Automática: Detecta automáticamente la presencia de personas en su rango y activa una señal alta. La salida se mantiene alta mientras se detecta movimiento, y después de un retardo, se desactiva.
- Disparo Repetible: Si se detecta más movimiento durante el período de retardo, el temporizador se reinicia, manteniendo la salida activa.
- Bajo Consumo de Energía: Con una corriente de reposo inferior a 60 µA, es ideal para dispositivos alimentados por batería.
- Rango de Voltaje Amplio: Opera de manera fiable en un amplio rango de voltajes, lo que lo hace versátil para diversas aplicaciones.
- Salida de Señal Alta: Facilita la integración con otros circuitos electrónicos y microcontroladores.
Especificaciones
| Especificación | Detalles |
|---|---|
| Rango de Voltaje de Funcionamiento | 4.5V – 20V |
| Corriente Estática | <60 µA |
| Nivel de Salida | Alto 3.3V / Bajo 0V |
| Modo de Disparo | Repetible |
| Tiempo de Retardo | Predeterminado en 8 segundos ±30% (personalizable) |
| Ángulo de Inducción | <100 grados |
| Distancia de Inducción | Hasta 3 metros |
| Temperatura de Trabajo | -20°C a +80°C |
| Dimensiones del PCB | 10mm x 23mm |
| Dimensiones de la Lente del Sensor | Diámetro de 10mm |
Documentación
Información Adicional
Teoría de Funcionamiento
El funcionamiento del HC-SR505 se basa en la detección de radiación infrarroja emitida por los cuerpos humanos. Todos los objetos, incluidos los seres humanos, emiten radiación infrarroja, y la cantidad de esta radiación aumenta con la temperatura del objeto. El sensor está compuesto por dos elementos piroeléctricos que miden la radiación infrarroja en su entorno. Cuando una persona se mueve dentro del rango de detección, la radiación infrarroja que recibe uno de los elementos cambia en comparación con el otro, generando una señal eléctrica que indica movimiento.
El sensor tiene un ángulo de inducción de menos de 100 grados y un tiempo de retardo predeterminado de aproximadamente 8 segundos, que se puede personalizar. Durante este tiempo, si se detecta más movimiento, el temporizador se reinicia, manteniendo la señal activa. Esto permite su uso en diversas aplicaciones como sistemas de seguridad, iluminación automática y juguetes interactivos.
En resumen, el HC-SR505 es un sensor eficiente y compacto que utiliza el principio de detección de radiación infrarroja para activar dispositivos automáticamente al detectar movimiento humano.
