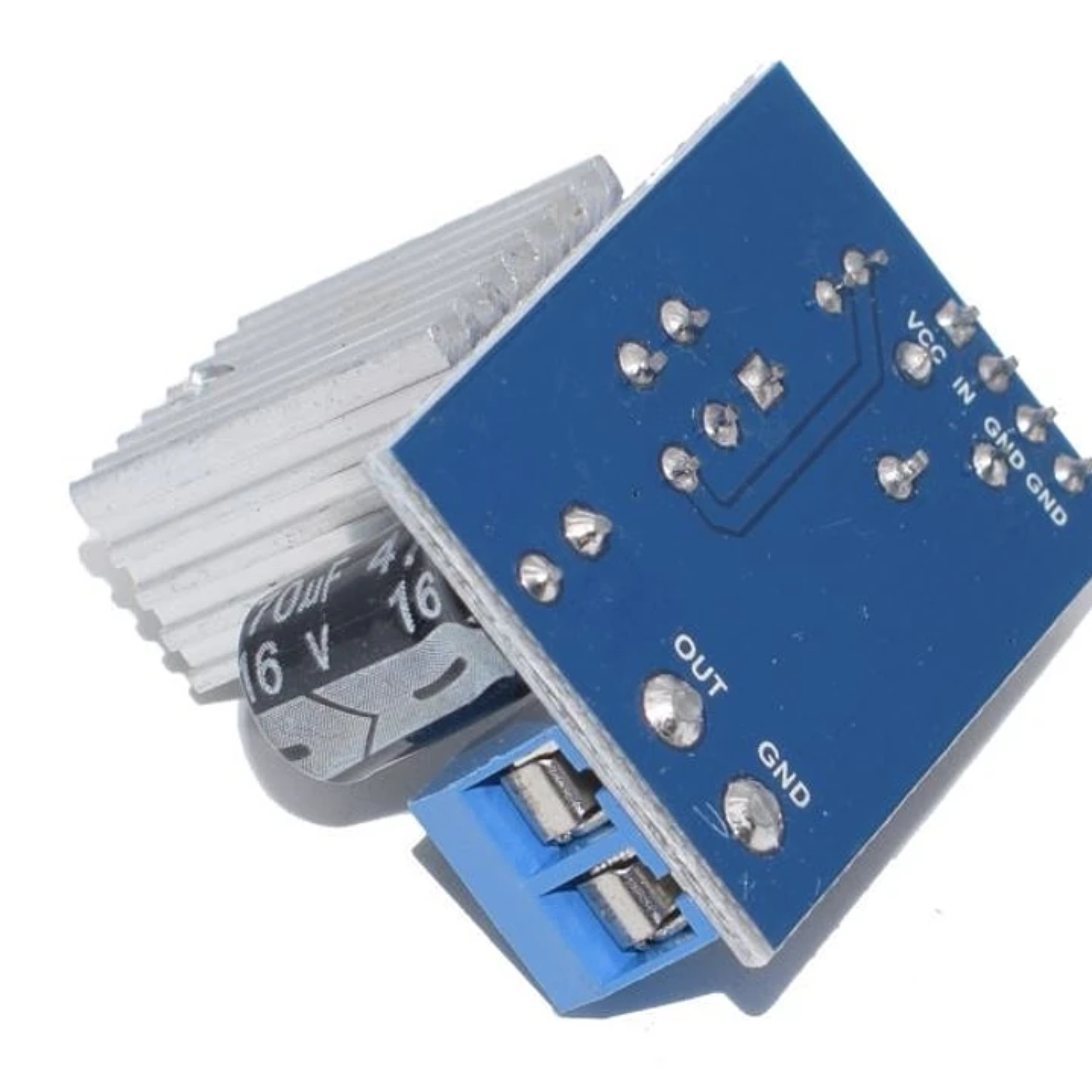

Módulo Amplificador TDA2030A 18W - Imagen 2

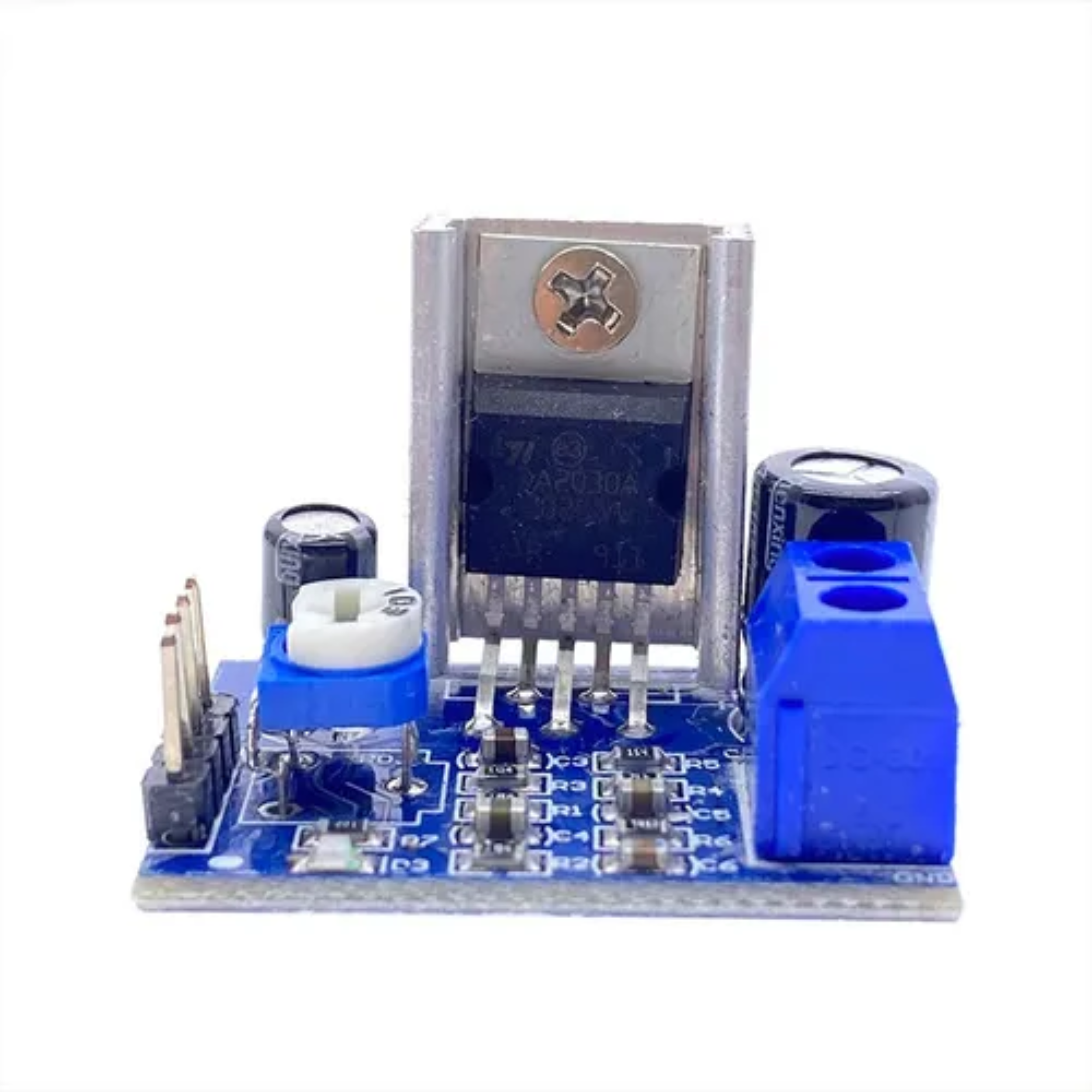

Módulo Amplificador TDA2030A 18W - Imagen 3

Módulo Amplificador TDA2030A 18W

Name: Módulo Amplificador TDA2030A 18W - Envío Gratis a Todo Chile
Brand: Comunicación y Conversores Lógicos
SKU: M-015
Price: 2490 CLP
Availability: InStock

$ 2.490 IVA incluido

Módulo amplificador mono con chip TDA2030A, ofrece hasta 18W de potencia. Ideal para proyectos DIY, funciona con alimentación simple de 6-12V y cuenta con potenciómetro de volumen, bornes para altavoz y LED de estado en su compacta placa azul.

Comunicación y Conversores Lógicos Comunicación y Conversores

✅ Boleta y factura

🚚 Ver política de despachos debajo de la descripción

Hay existencias

📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.

SKU: M-015 Categorías: Comunicación y Conversores Lógicos, Comunicación y Conversores

Descripción

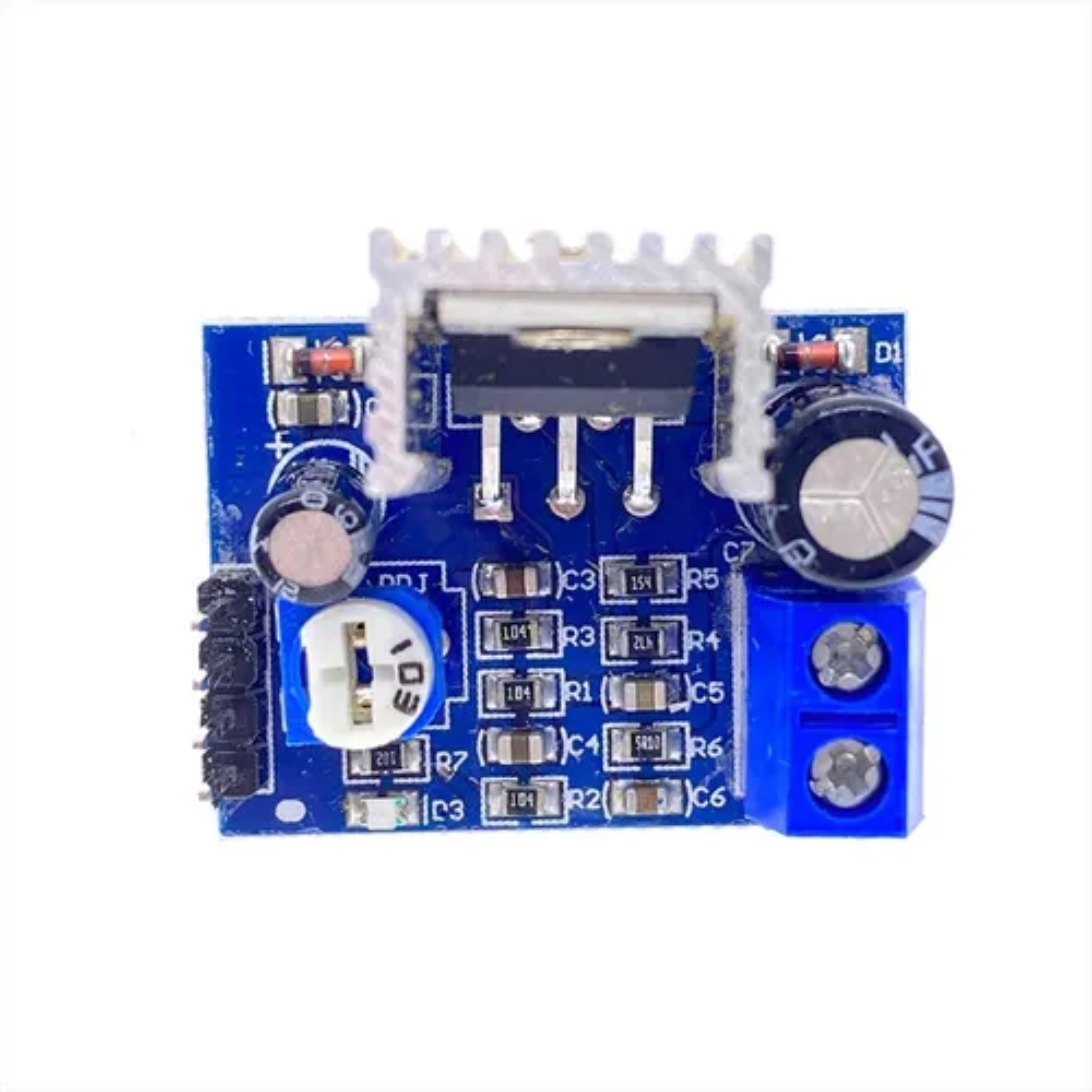

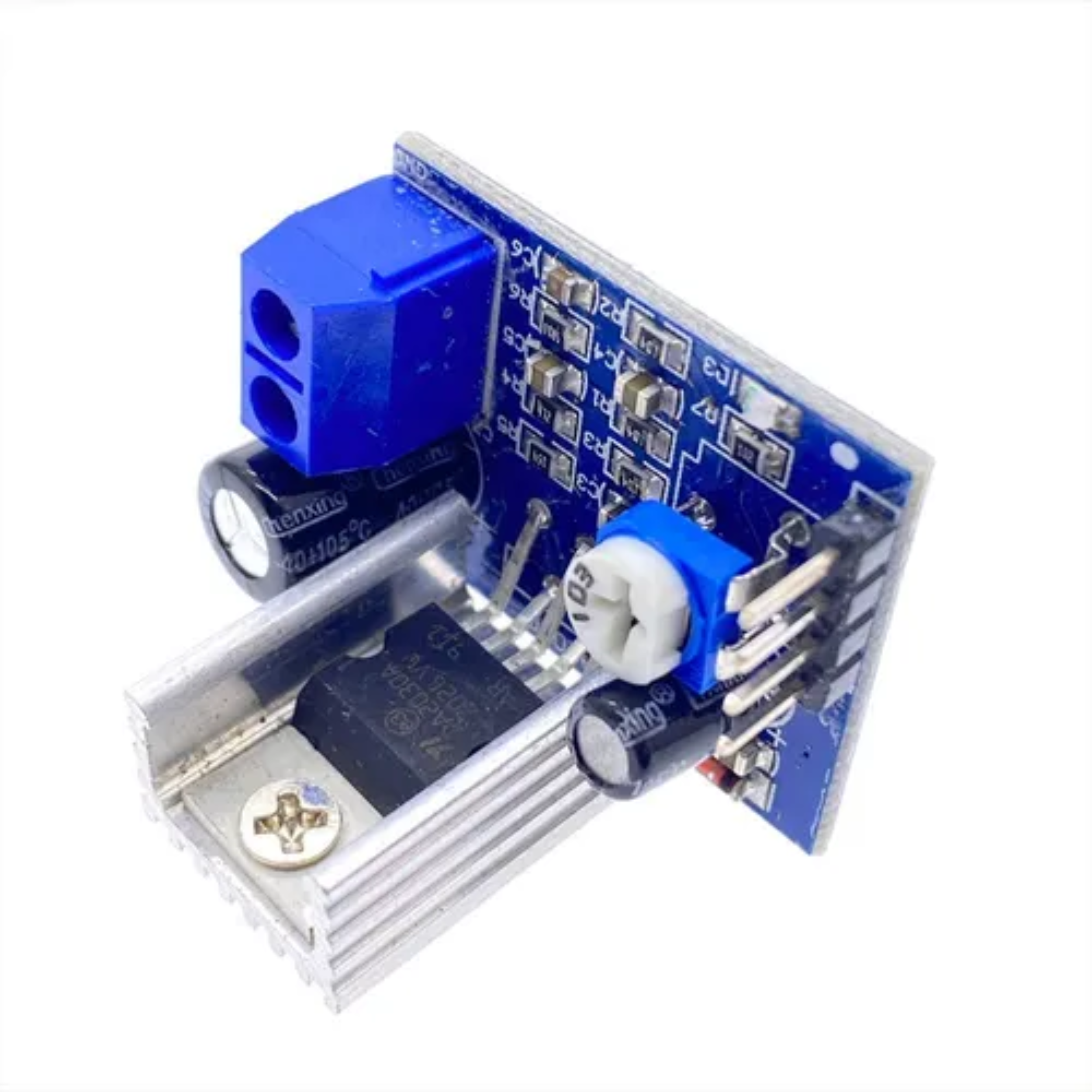

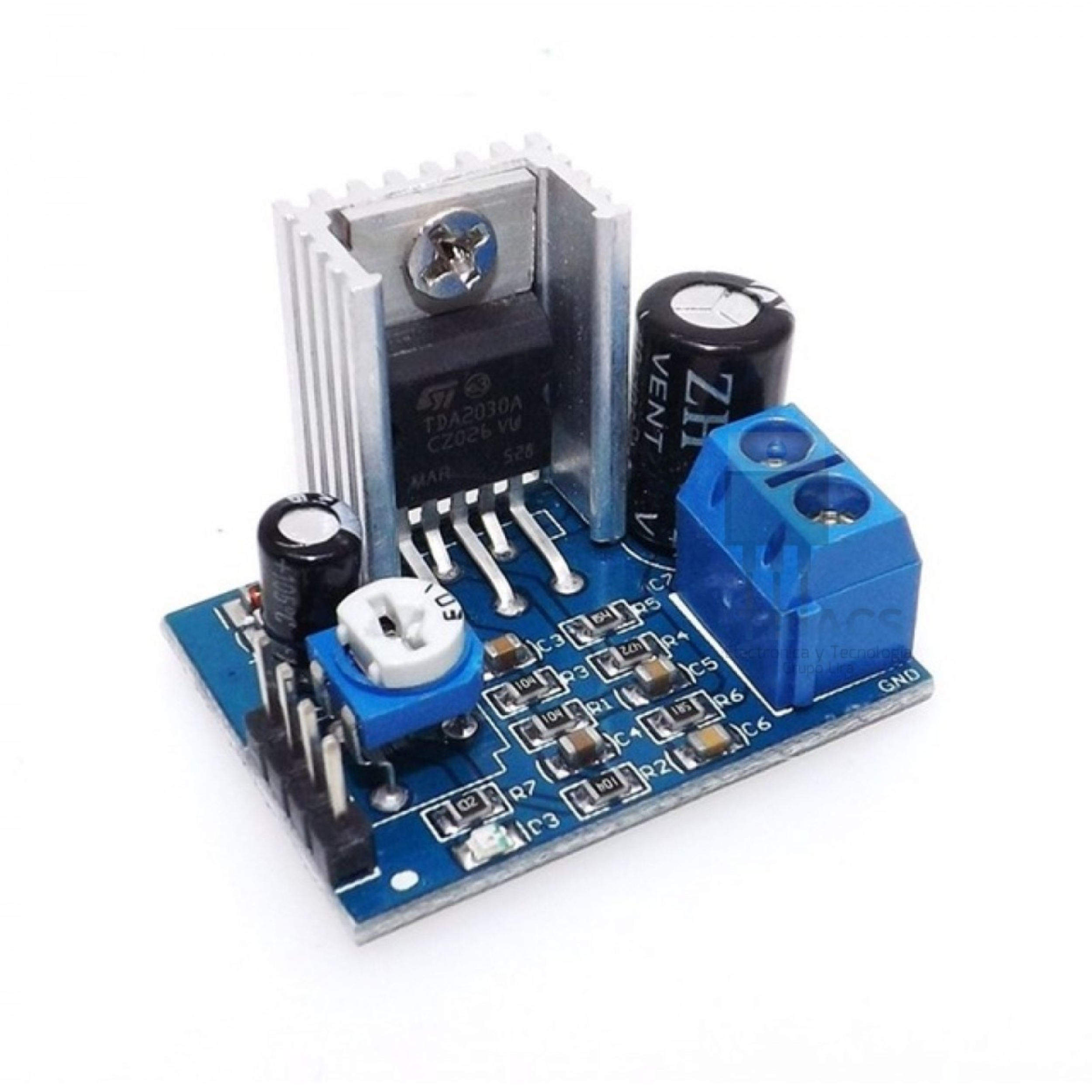

El Módulo Amplificador TDA2030A 18W es una solución compacta y eficiente para proyectos de audio. Incorpora el popular circuito integrado TDA2030A, capaz de entregar hasta 18W de potencia de salida en un diseño mono. Esta placa, típicamente de color azul, está optimizada para facilitar su uso, incluyendo componentes clave ya ensamblados, como un potenciómetro para control de volumen, un bloque de terminales para el altavoz, y un LED indicador de encendido.

Este módulo es ideal para entusiastas, estudiantes y desarrolladores que buscan integrar una etapa de amplificación de audio robusta con un mínimo esfuerzo. Su diseño permite una operación con fuentes de alimentación simples (generalmente entre 6V y 12V DC), lo que lo hace compatible con una amplia gama de adaptadores de corriente y baterías, a diferencia del TDA2030A solo que a menudo requiere una fuente dual para su máxima potencia. Además, cuenta con las protecciones inherentes del TDA2030A, como protección contra cortocircuitos y sobretemperatura, lo que aumenta su fiabilidad.

Especificaciones Máximas del Módulo

Parámetro	Valor
Voltaje de alimentación de operación (Típico)	6V a 12V DC (fuente simple)
Potencia máxima de salida (Po)	18 W (con carga de 4Ω)
Corriente de salida pico	3.5 A
Chip de amplificación	TDA2030A
Encapsulado del CI	Pentawatt (TO-220 de 5 pines)
Dimensiones de la placa (Típicas)	Aproximadamente 32 x 24 mm
Resistencia ajustable a bordo	10 kΩ (para control de volumen)
LED indicador	Sí (indicador de encendido)
Protecciones	Cortocircuito, Térmica

Características Adicionales

Característica	Valor
Tipo de amplificación	Clase AB (mono)
Impedancia de carga recomendada	4Ω a 8Ω
Frecuencia de respuesta (-3dB)	10 Hz a 140 kHz (dependiendo del diseño del módulo)
Conexiones	Bloque de terminales para altavoz, pines para entrada de audio y alimentación
Bajo número de componentes externos requeridos	Sí, gracias a la integración en la placa
Facilidad de uso	Plug-and-play para muchas aplicaciones básicas

Preguntas Frecuentes

¿Este módulo requiere una fuente de alimentación dual o simple?

La mayoría de los módulos amplificadores TDA2030A de color azul están diseñados para operar con una fuente de alimentación simple (DC), generalmente entre 6V y 12V. Esto simplifica su uso en comparación con la configuración del chip TDA2030A puro que a menudo se usa con fuentes duales para maximizar la potencia.

¿Puedo conectar un parlante de 8 ohmios a este módulo?

Sí, este módulo es compatible con parlantes de 4Ω a 8Ω. Aunque la máxima potencia de 18W se obtiene típicamente con una carga de 4Ω, un parlante de 8Ω funcionará sin problemas, aunque con una potencia de salida ligeramente menor.

¿Para qué sirve el potenciómetro de 10kΩ en la placa?

El potenciómetro de 10kΩ integrado en la placa se utiliza para ajustar el volumen de amplificación. Permite al usuario controlar directamente la señal de audio de salida, facilitando la integración en diversos proyectos sin necesidad de componentes externos adicionales para el control de volumen.

¿Este módulo es adecuado para un amplificador de audio estéreo?

No, este módulo es un amplificador mono, lo que significa que solo amplifica un único canal de audio. Para construir un amplificador estéreo, necesitarías dos de estos módulos, uno para el canal izquierdo y otro para el canal derecho, o bien buscar un módulo amplificador estéreo que ya integre dos chips TDA2030A o un chip estéreo similar.

¿Qué precauciones debo tomar al usar este módulo?

Es crucial asegurarse de que la **polaridad de la fuente de alimentación sea correcta** para evitar daños. También, aunque el TDA2030A tiene protección térmica, es recomendable utilizar un **disipador de calor adecuado** para el chip, especialmente si se va a operar a altas potencias y durante periodos prolongados, para asegurar una vida útil óptima.
