Modulo Buzzer Pasivo

Información

¿Qué es?

El Módulo Buzzer Pasivo es un pequeño dispositivo que genera sonidos cuando recibe una señal de frecuencia variable. A diferencia de un buzzer activo, este módulo requiere una señal de control externa para producir diferentes tonos, lo que permite generar melodías o señales de advertencia con control preciso.

Es ampliamente utilizado en sistemas de alarma, indicaciones audibles, robótica, sistemas embebidos y proyectos de electrónica educativa.

¿Para qué sirve?

• Generar sonidos personalizados mediante señales PWM o de frecuencia variable.
• Crear alertas audibles en sistemas electrónicos y embebidos.
• Emisión de tonos y melodías en proyectos con Arduino y otros microcontroladores.
• Notificaciones sonoras en alarmas, sistemas de seguridad y temporizadores.

¿Dónde se usa?

• Proyectos con Arduino y otros microcontroladores.
• Sistemas de alerta y seguridad (alarmas, sensores de movimiento, notificaciones de errores).
• Dispositivos electrónicos con señales de advertencia.
• Juegos electrónicos y juguetes con sonido.
• Proyectos educativos para enseñanza de electrónica y programación.

¿Con qué se puede usar?

• Microcontroladores: Arduino, ESP8266, ESP32, Raspberry Pi, STM32, ATmega.
• Sistemas de control de sonido con señales PWM.
• Sensores de seguridad y alarmas.
• Circuitos de generación de sonido personalizados.

Características

• Tipo: Buzzer pasivo.
• Requiere señal de control externa (PWM o frecuencia variable).
• Rango de frecuencia operativa: 1kHz – 5kHz.
• Tensión de operación: 3.3V – 5V.
• Corriente de operación: 10-35mA.
• Nivel de sonido: Aproximadamente 85dB a 10cm.
• Montaje: PCB con pines estándar.
• Dimensiones compactas: Fácil integración en proyectos.

Especificaciones

Documentación

PinOut

Dimensiones

Información Adicional

• Diferencia entre buzzer pasivo y activo:

  • Pasivo: Necesita una señal de control para generar sonido.
  • Activo: Ya tiene un oscilador interno y solo necesita alimentación para sonar.

• ¿Cómo afecta la señal de control al sonido?

  • Frecuencia baja (~1kHz) → Sonidos graves.
  • Frecuencia alta (~5kHz) → Sonidos agudos.
  • Modulación con PWM → Permite generar tonos variados y melodías.

• Consejos para instalación:

  • Usar una resistencia en serie si se usa con señales de alto voltaje.
  • Evitar alimentar con más de 5V para no dañar el buzzer.
  • Si el volumen es bajo, revisar la corriente de salida del microcontrolador

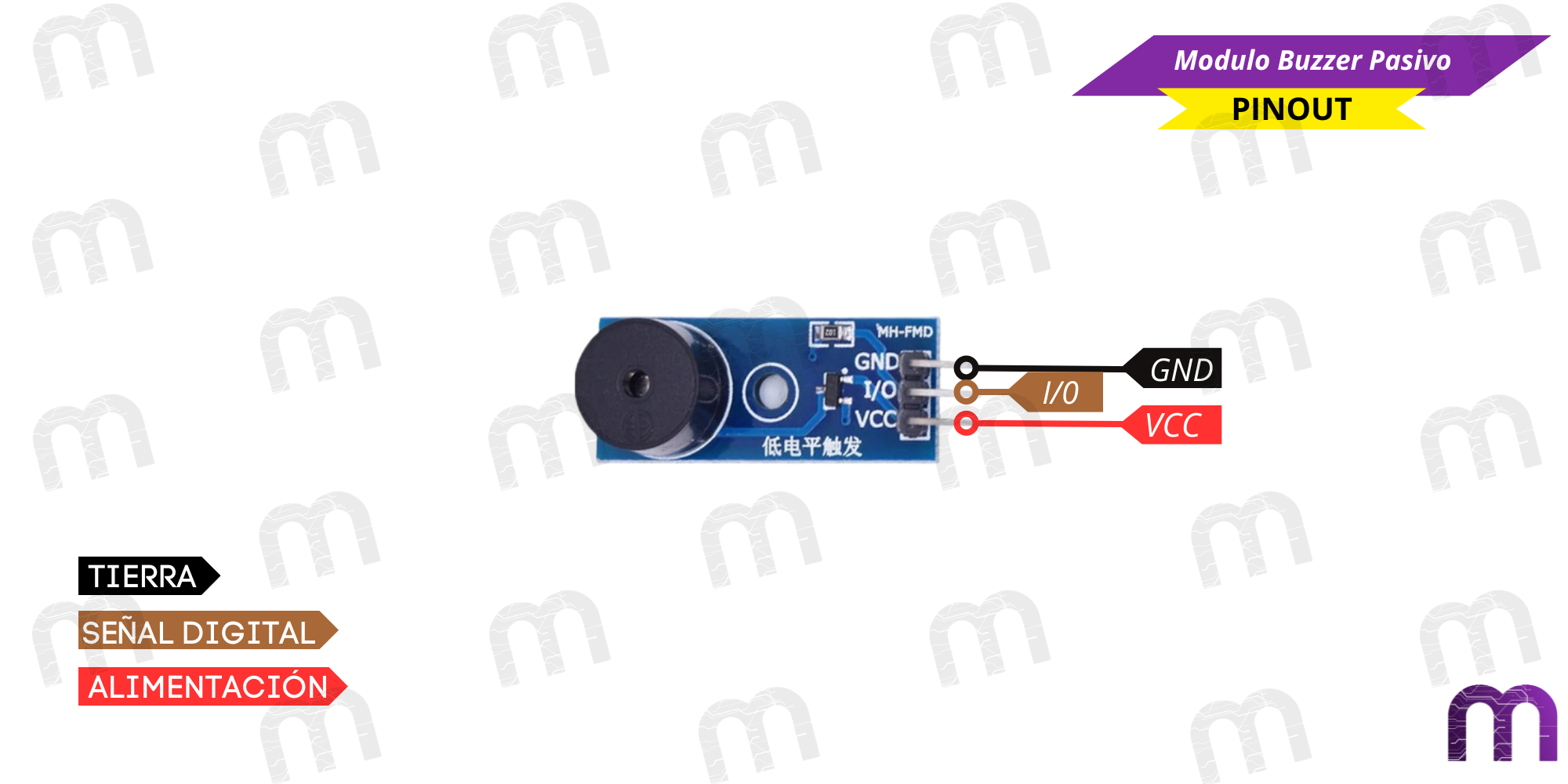

Pinout

Dimensiones
