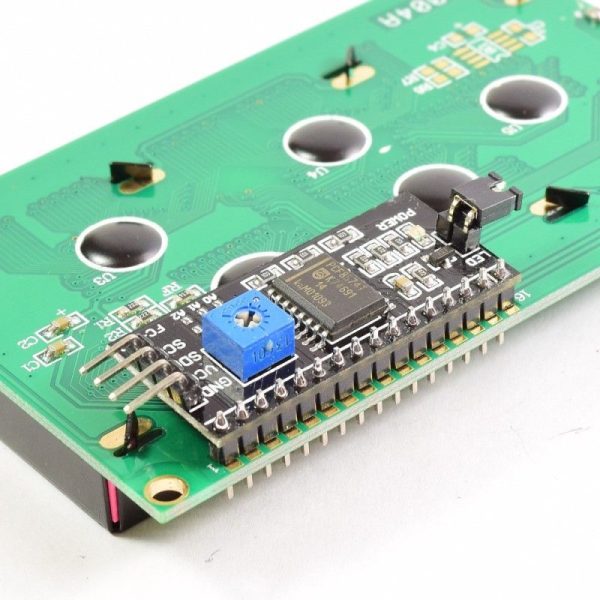

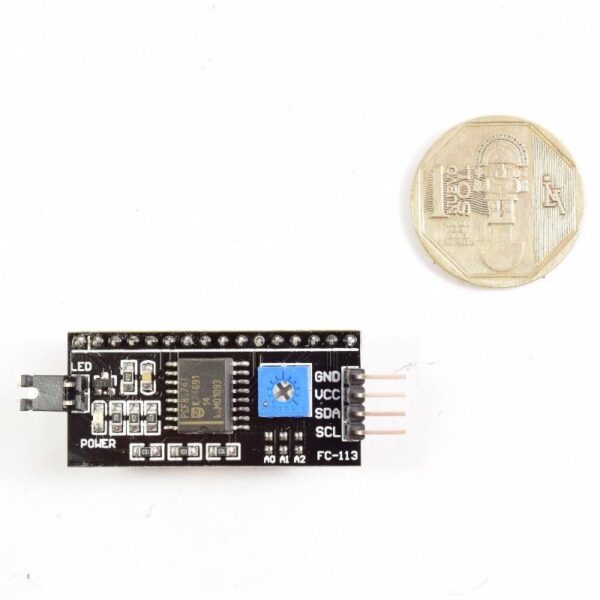

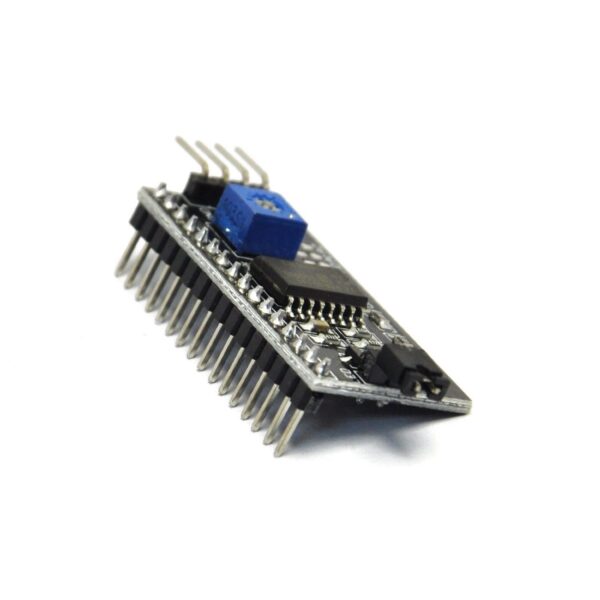

Módulo I2C para LCD

Información

El Módulo adaptador LCD a interfaz I2C facilita la conexión de pantallas LCD 1602 y 2004 a un Arduino utilizando solo dos pines (SDA y SCL). Basado en el controlador I2C PCF8574, este módulo permite controlar el LCD de manera más sencilla, utilizando un bus I2C y simplificando la conexión. Este módulo es compatible con diferentes direcciones I2C, siendo 0x3F la predeterminada, aunque algunos modelos usan 0x27.

Especificaciones

Especificación	Detalle
Voltaje de Alimentación	5V DC
Controlador	PCF8574
Dirección I2C	0x3F (en algunos modelos 0x27)
Compatible con el protocolo I2C	Sí
Jumper para Luz de fondo	Sí
Potenciómetro para ajuste de contraste	Sí

Documentación

Dimensiones

PinOut

Datasheet

Información Adicional

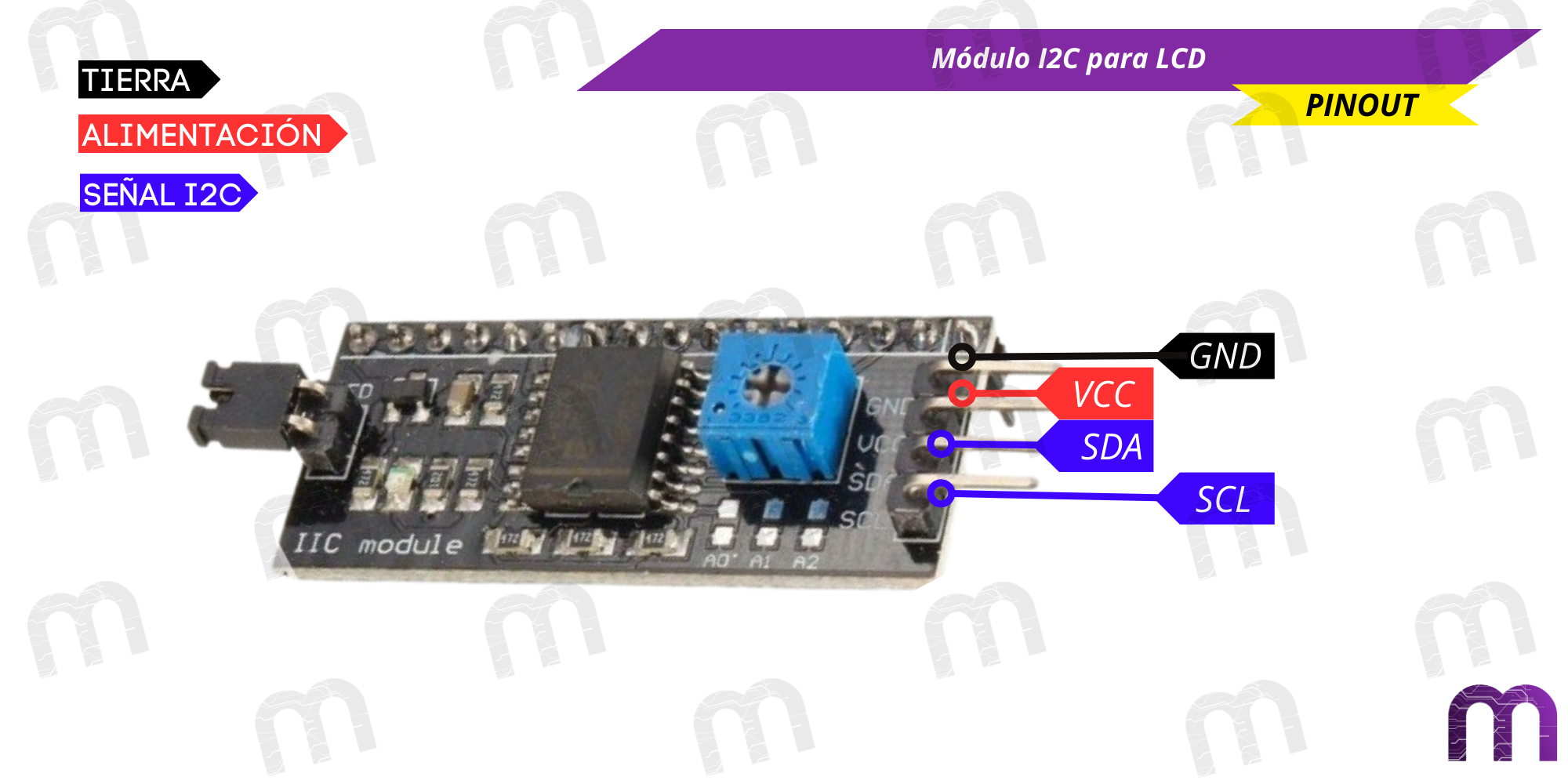

PINOUT

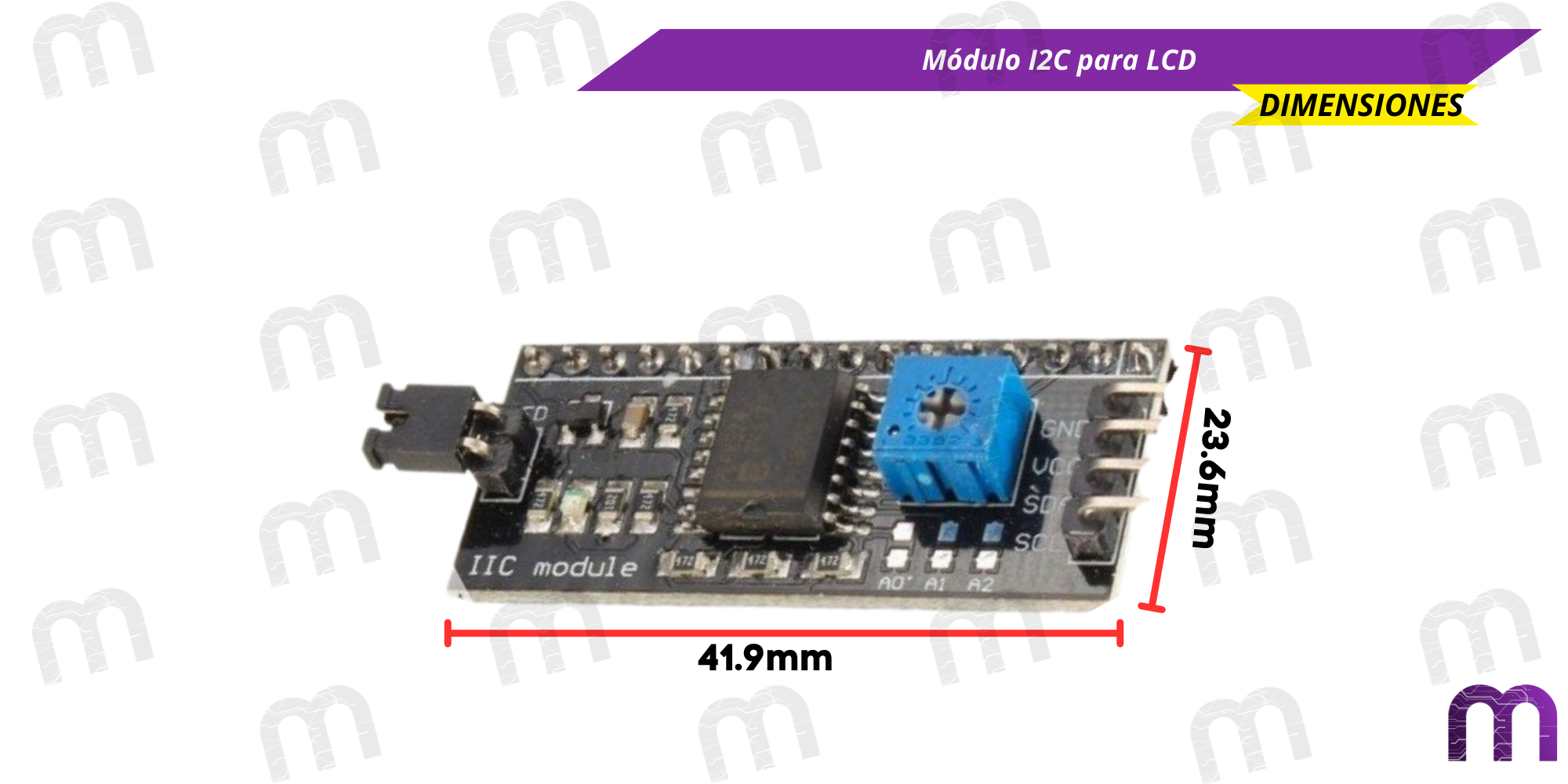

DIMENSIONES



Para utilizar el Módulo adaptador LCD a I2C, se debe conectar el módulo al Arduino usando solo los pines SDA, SCL, GND y 5V, de acuerdo con el modelo específico de Arduino que se esté utilizando. La dirección I2C por defecto es 0x3F, pero puede cambiarse mediante la soldadura de los puentes A0, A1 y A2 en el módulo. El uso de un potenciómetro en el módulo permite ajustar el contraste de la pantalla LCD, y el jumper de la luz de fondo controla la retroiluminación.



Teoría del Funcionamiento

El Módulo adaptador LCD a I2C facilita la conexión de un LCD 1602 o 2004 al Arduino mediante el protocolo I2C, permitiendo el control de la pantalla LCD con solo dos pines. Esto reduce el número de conexiones y simplifica el proyecto. La dirección I2C es configurable, y se puede cambiar para permitir la conexión de múltiples dispositivos I2C en un mismo bus. Además, el ajuste de contraste y la retroiluminación proporcionan una mayor flexibilidad al trabajar con el LCD.
