Módulo Regulador de Voltaje AC-DC 12v LM7812

El LM7812 es un regulador de voltaje lineal positivo. Su función principal es tomar un voltaje de entrada que puede ser variable (dentro de un rango específico) y producir un voltaje de salida constante y estabilizado de +12V DC.
Este módulo está diseñado para «aceptar entradas de voltaje AC o DC»:

• Si la entrada es AC (15V-24V AC): El módulo debe incluir internamente un puente rectificador (para convertir AC a DC pulsante) y capacitores de filtrado (para suavizar esa DC pulsante) antes de que la señal llegue al regulador LM7812.
• Si la entrada es DC (15V-24V DC): Esta DC (ya rectificada o de una fuente DC) pasa por los capacitores de filtrado y luego al LM7812.

El LM7812 luego disipa el exceso de voltaje como calor para mantener la salida en 12V DC (±0.3V). Para funcionar correctamente, el voltaje de entrada (después de la rectificación y filtrado si es AC) debe ser siempre al menos unos 2-3 voltios superior al voltaje de salida deseado (12V), lo que se conoce como «voltaje de dropout». El rango de entrada de 15V-24V asegura esto.

Estas protecciones son características inherentes al propio circuito integrado LM7812 (y a menudo complementadas en el diseño del módulo) que mejoran la robustez y seguridad:

• Protección contra Sobrecalentamiento (Thermal Shutdown): El LM7812 tiene un sensor de temperatura interno. Si la temperatura de la unión del chip excede un umbral crítico (generalmente alrededor de 125°C a 150°C) debido a una disipación de potencia excesiva (alta corriente de carga o alto voltaje de entrada diferencial), el regulador se apaga automáticamente o reduce la corriente de salida para evitar daños permanentes por calor. Se reactiva una vez que la temperatura baja a un nivel seguro.
• Protección contra Sobrecorriente (Current Limiting): El LM7812 también incluye circuitería que limita la corriente de salida a un valor máximo seguro (para el LM7812, suele ser alrededor de 1A a 1.5A, la descripción del módulo especifica «hasta 1.2A»). Si la carga intenta consumir más corriente de la que el regulador puede suministrar de forma segura (por ejemplo, debido a un cortocircuito en la salida o una carga defectuosa), esta protección se activa para prevenir daños al regulador.

Estas características hacen que el módulo sea más tolerante a condiciones de falla y ayudan a «garantizar un funcionamiento seguro y prolongado».

Una salida con «Terminal + 5×2 pines» se refiere a un conector o una disposición de pines en la placa que ofrece múltiples puntos de acceso al voltaje de salida regulado de 12V DC y a la tierra (GND). Usualmente, esto se implementaría como:

• Cinco pares de pines: Donde cada par consiste en un pin de +12V y un pin de GND.
• Dispuestos en un conector de 2 filas por 5 columnas (o similar): Podría ser un header de pines estándar (macho o hembra) o terminales de tornillo dispuestos de esta manera.

Las ventajas de esta configuración son:

• Mayor Versatilidad y Facilidad de Conexión: Permite conectar varios dispositivos o cables directamente al módulo sin necesidad de usar bloques de terminales externos adicionales o de realizar múltiples empalmes en un solo par de salidas.
• Mejor Distribución de Corriente (potencialmente): Si se conectan múltiples cargas, tener varios puntos de conexión puede ayudar a distribuir la corriente de manera más uniforme y reducir la resistencia de contacto en un solo punto, lo cual es beneficioso si te acercas a la corriente máxima de salida de 1.2A.
• Organización del Cableado: Puede facilitar un cableado más ordenado en tu proyecto.

Esta característica «mejora su funcionalidad y rendimiento térmico» al ofrecer múltiples puntos de conexión robustos.

Para alimentar este módulo regulador LM7812:

• Si usas una Entrada AC: Necesitarás un transformador que reduzca el voltaje de la red (ej. 220V AC o 110V AC) a un voltaje AC secundario en el rango de 15V a 24V AC (RMS). La capacidad de corriente del transformador (en VA o Amperios) debe ser suficiente para la carga que planeas conectar a la salida de 12V DC, más las pérdidas en la rectificación y regulación. Por ejemplo, para obtener 1.2A a 12V DC (14.4W), considerando eficiencias, un transformador de al menos 20-25VA podría ser adecuado. El módulo ya incluye la rectificación.
• Si usas una Entrada DC: Necesitarás una fuente de alimentación DC que proporcione un voltaje en el rango de 15V a 24V DC. Esta fuente ya debe estar rectificada y filtrada (ej. un adaptador de pared, una fuente de alimentación de laboratorio, o la salida de otro sistema). La capacidad de corriente de esta fuente DC debe ser de al menos 1.2A (idealmente un poco más, ej. 1.5A o 2A) para permitir que el módulo entregue su corriente máxima de salida de forma continua si es necesario.

Recuerda que el LM7812 es un regulador lineal, por lo que la diferencia entre el voltaje de entrada y el voltaje de salida (V_in – V_out) multiplicada por la corriente de carga (I_out) se disipará como calor. Usar un voltaje de entrada que sea suficientemente alto para el correcto funcionamiento (al menos 14-15V DC después de rectificar y filtrar) pero no excesivamente alto (ej. no usar 24V si 15V es suficiente) ayudará a minimizar la disipación de calor en el regulador.

Sí, es muy probable y altamente recomendable que el regulador LM7812 en este módulo ya venga montado con un disipador de calor adecuado, o que el «diseño del PCB optimizado para ofrecer mayor estabilidad y eficiencia operativa» contribuya a la disipación. Si no lo trae y planeas consumir corrientes cercanas al máximo de 1.2A de forma continua, o si la diferencia entre el voltaje de entrada y el de salida es grande, necesitarás añadir o asegurar una buena disipación de calor.
La potencia disipada por el LM7812 es P_D = (V_{in_DC_al_regulador} – V_out) * I_out.
Por ejemplo, si tu entrada DC al regulador (después de rectificación si partiste de AC) es 18V y la salida es 12V, y consumes 1A:
P_D = (18V – 12V) * 1A = 6V * 1A = 6 Vatios.

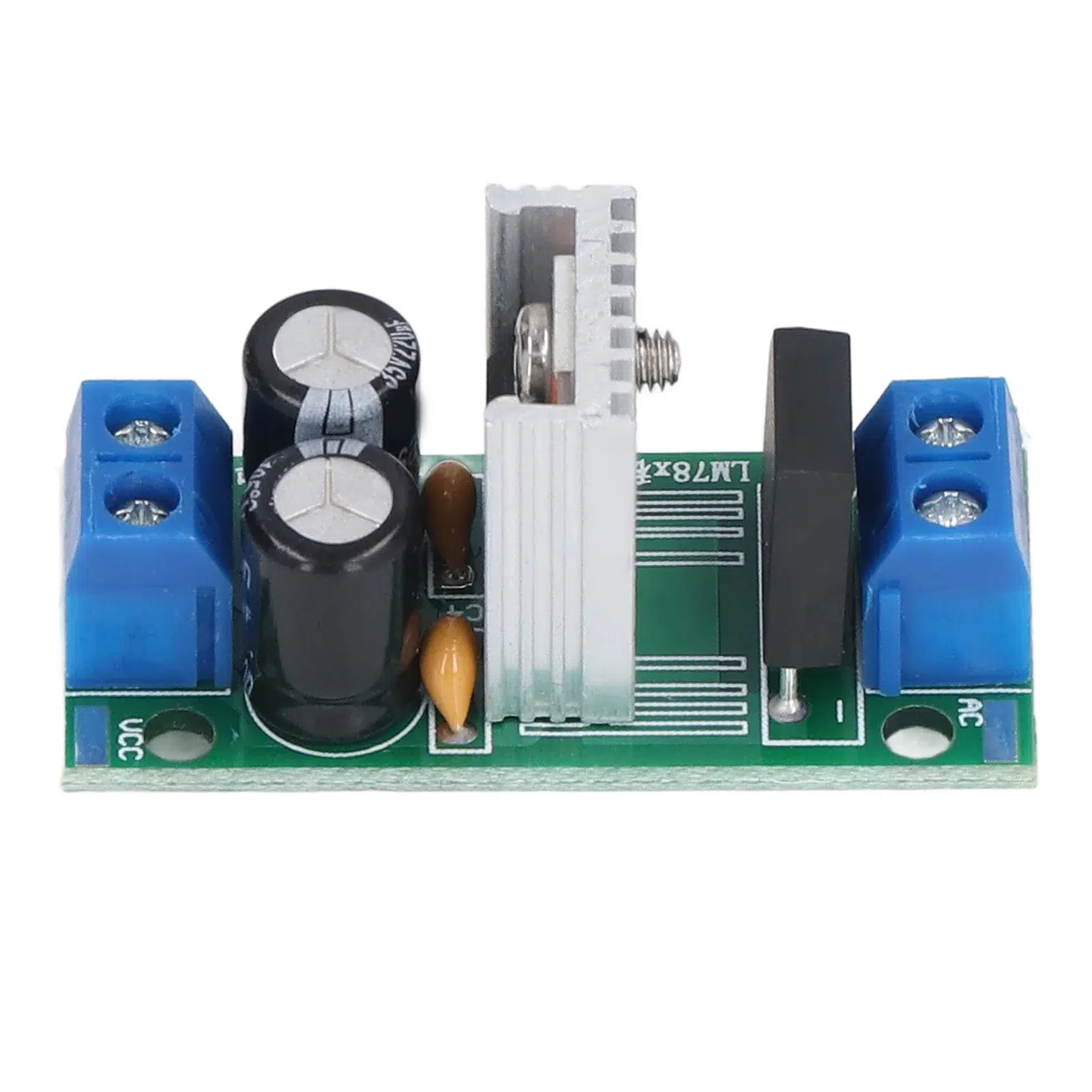

Esta cantidad de potencia generará calor significativo. Sin un disipador, el LM7812 activará rápidamente su protección térmica y se apagará. El encapsulado TO-220 del LM7812 está diseñado para montarse en un disipador. Las imágenes del producto deberían mostrar si un disipador está incluido en el módulo. Si las imágenes muestran un disipador, este ha sido dimensionado por el fabricante del módulo.

Este módulo regulador de voltaje a 12V DC es muy útil para una amplia gama de aplicaciones donde se necesita una fuente de 12V estable a partir de una entrada AC o DC no regulada de mayor voltaje:

• Alimentación de Tiras de LED de 12V: Si la corriente total no excede 1.2A.
• Ventiladores de 12V DC: Para proyectos de refrigeración.
• Pequeños Motores DC de 12V: Que operen dentro del límite de corriente.
• Circuitos de Control y Lógica que requieren 12V: Como algunos relés, solenoides, o drivers.
• Proyectos de Audio DIY: Para alimentar preamplificadores o pequeños amplificadores que requieran 12V.
• Cámaras de Seguridad o CCTV: Muchas operan a 12V.
• Router y Modems: Algunos modelos pueden funcionar con 12V (verifica siempre la polaridad y corriente).
• Proyectos con Arduino o Microcontroladores que necesitan una fuente de 12V para periféricos: Mientras el microcontrolador se alimenta por separado (ej. 5V de un regulador diferente o USB), este módulo puede alimentar los componentes de 12V del proyecto.

Su capacidad de aceptar entrada AC lo hace conveniente para proyectos que se alimentarán desde un transformador directamente, sin necesidad de construir una etapa de rectificación y filtrado separada.

Una especificación de salida de 12V DC ±0.3V significa que el voltaje de salida real se mantendrá entre 11.7V y 12.3V bajo las condiciones de operación especificadas (variaciones de carga dentro de 0-1.2A y variaciones de voltaje de entrada dentro de 15V-24V).
Esta tolerancia (0.3V / 12V = ±2.5%) es generalmente muy buena y suficiente para la gran mayoría de los dispositivos electrónicos y circuitos que operan con una alimentación nominal de 12V.
La mayoría de los componentes y dispositivos diseñados para 12V tienen un rango de tolerancia de voltaje de entrada (a menudo ±5% o ±10%) dentro del cual operan correctamente. Una salida estabilizada dentro de ±0.3V:

• Asegura un funcionamiento predecible y fiable de los dispositivos alimentados.
• Protege los componentes sensibles de fluctuaciones de voltaje que podrían ocurrir con una fuente no regulada.
• Es indicativa de un buen rendimiento del regulador LM7812 y del diseño del módulo.

Para aplicaciones extremadamente sensibles que requieran una precisión de voltaje aún mayor (ej. referencias de voltaje de precisión para instrumentación), se podrían necesitar reguladores de voltaje de ultra alta precisión, pero para la alimentación general de circuitos y dispositivos de 12V, esta estabilidad es excelente.
