Convertidor Buck Step-Down XL4016 200W Regulador de Voltaje
$ 5.990 IVA incluido
El convertidor buck o Módulo Reductor de Voltaje regulable posee una excelente velocidad de ajuste linear y velocidad interna de ajuste de carga. Ofrece protección sobrecorriente, sobretemperatura, cortocircuito y otros módulos de seguridad.
✅ Boleta y factura
- 🚚 Ver política de despachos debajo de la descripción
Sin existencias
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
Información
El módulo **XH-M401** es un regulador de voltaje **Step-Down (Buck)** basado en el chip **XL4016**, diseñado para reducir un voltaje de entrada más alto a un voltaje de salida más bajo de manera eficiente. Con una capacidad de hasta **200W** y una corriente máxima de **8A**, es ideal para aplicaciones en electrónica de consumo, sistemas de energía renovable y fuentes de alimentación reguladas.
Especificaciones
| Especificación | Detalle |
|---|---|
| Modo de regulación | Modulación PWM |
| Voltaje de entrada | DC 4V – 40V |
| Voltaje de salida | DC 1.25V – 36V |
| Corriente de salida | Hasta 8A (recomendado máximo 5A sin ventilación) |
| Potencia máxima | 200W |
| Eficiencia de conversión | Hasta 94% |
| Frecuencia de conmutación | 180kHz |
| Protecciones | Sobre corriente, sobre temperatura |
| Dimensiones | 61x41x27mm |
| Peso | 44g |
Documentación
Información Adicional

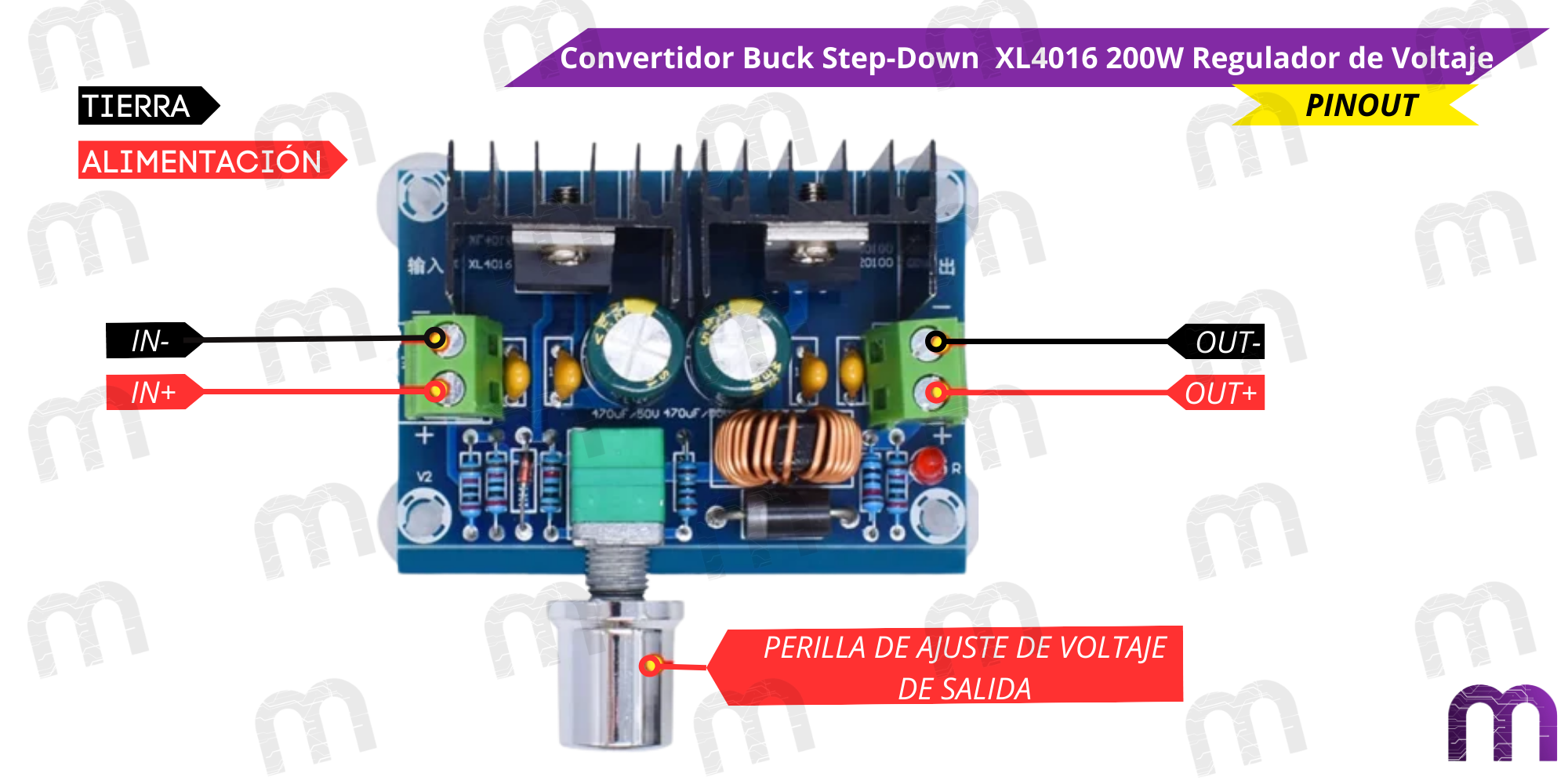

PinOut

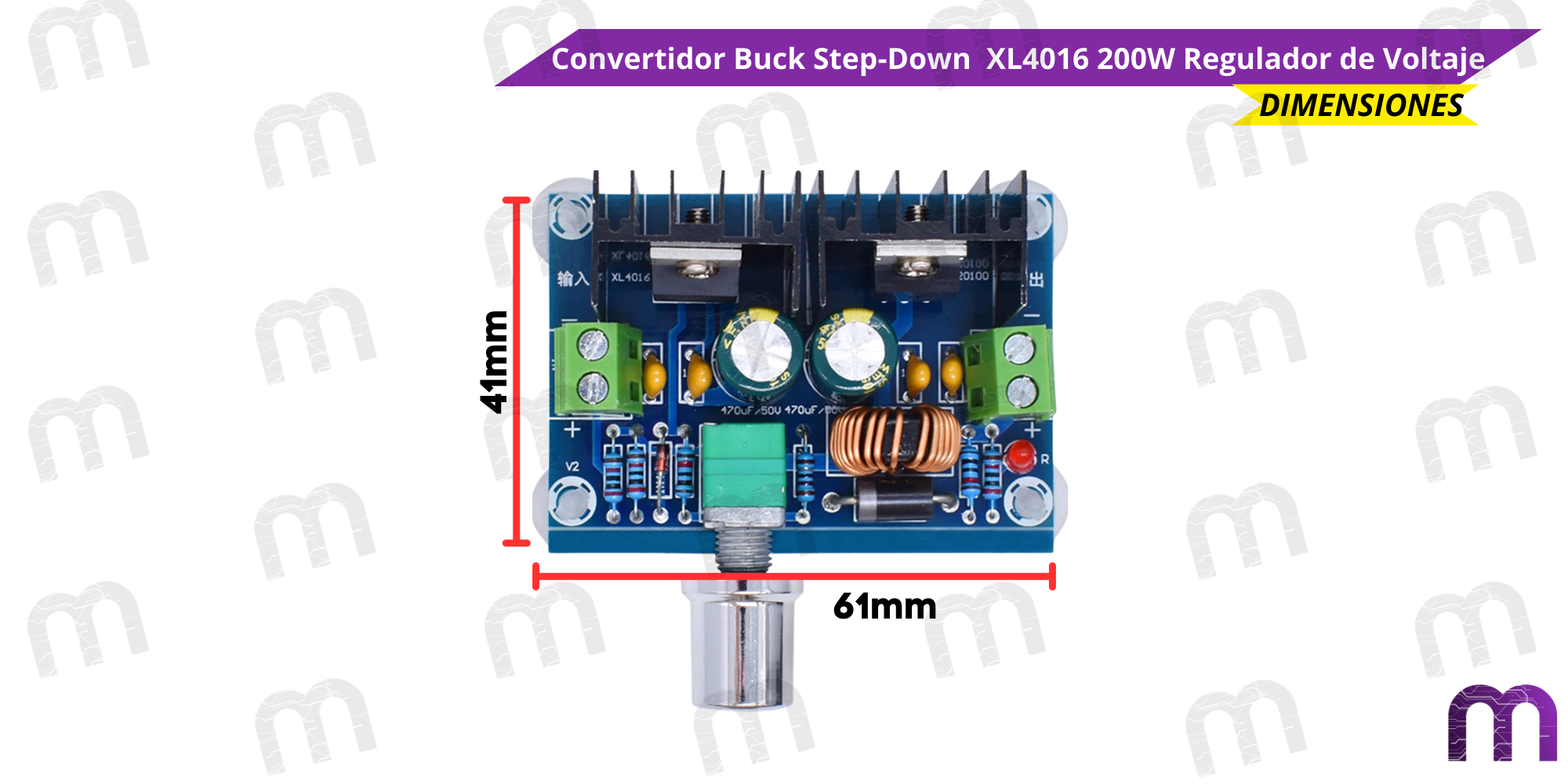

Dimensiones
Teoría del Funcionamiento
El **XH-M401** funciona como un convertidor reductor de voltaje (**Buck Converter**), utilizando un transistor de conmutación de alta frecuencia para reducir eficientemente el voltaje de entrada a un nivel de salida más bajo. Gracias a la **modulación PWM**, el módulo mantiene una alta eficiencia energética, minimizando la disipación de calor.
Recomendaciones de Uso
– Se recomienda mantener la corriente por debajo de **5A** para un uso prolongado sin necesidad de ventilación adicional.
– Si se requiere operar a **8A**, es indispensable el uso de un **ventilador** para disipar el calor.
– Para asegurar un rendimiento óptimo, conectar el módulo a una fuente de alimentación estable con suficiente capacidad de corriente.
Enlaces Externos
Preguntas Frecuentes
¿Qué es un convertidor Buck (Step-Down) y cómo funciona este módulo XL4016?
Un convertidor Buck es un circuito de fuente de alimentación conmutada que reduce un voltaje de entrada de CC a un voltaje de salida de CC más bajo. El módulo XL4016 utiliza la técnica de Modulación por Ancho de Pulso (PWM) y un inductor para regular eficientemente el voltaje. Funciona «conmutando» la energía de entrada a alta frecuencia, controlando la cantidad de energía que se entrega a la salida para mantener el voltaje deseado, lo que resulta en una alta eficiencia de conversión.
¿Cuáles son las especificaciones clave de este módulo: rango de voltaje, corriente y potencia?
Las especificaciones más importantes son:
- Voltaje de Entrada: Rango amplio de DC 4V a 40V.
- Voltaje de Salida Ajustable: Puede regularse desde 1.25V hasta 36V DC.
- Corriente de Salida: Hasta 8 Amperios (8A). Se recomienda un máximo de 5A para operación continua sin ventilación adicional.
- Potencia Máxima: 200 Watts (W). La eficiencia de conversión es alta, llegando hasta el 94%.
Estas características lo hacen muy versátil para una amplia gama de aplicaciones.
¿Cómo ajusto el voltaje y la corriente de salida de este módulo?
El módulo cuenta con dos potenciómetros (perillas pequeñas) para el ajuste:
- Potenciómetro de Voltaje: Gira este potenciómetro para establecer el voltaje de salida deseado (entre 1.25V y 36V). Se recomienda usar un multímetro para medir la salida mientras ajustas.
- Potenciómetro de Corriente: Este potenciómetro se utiliza para limitar la corriente de salida. Se ajusta midiendo la corriente con un multímetro en modo amperímetro en serie con la carga, y regulando hasta alcanzar el valor deseado (ej. 4A para protección sobrecorriente, o la corriente nominal de un LED).
Es importante ajustar el voltaje primero y luego la corriente.
¿Qué significa la protección contra sobrecorriente, sobretemperatura y cortocircuito?
Estas son características de seguridad importantes:
- Protección contra sobrecorriente: Limita la corriente de salida para evitar daños si la carga intenta consumir más de lo configurado.
- Protección contra sobretemperatura: Apaga el módulo si la temperatura interna excede un nivel seguro.
- Protección contra cortocircuito: Protege el módulo si la salida se cortocircuita.
Estas protecciones aumentan la fiabilidad y la vida útil del módulo.
¿Puedo usar este módulo para cargar baterías de litio (ej. 18650)?
Sí, es posible usarlo como cargador de batería, pero requiere un ajuste cuidadoso. Debes establecer el voltaje de carga correcto (ej. 4.2V para una Li-ion de 3.7V) y, lo más importante, limitar la corriente de carga usando el potenciómetro de corriente. Para una batería de 2200mAh, una corriente de carga de 1A o menos es generalmente segura. El módulo tiene un indicador LED que puede señalar cuando la carga está completa (aunque esto puede depender del firmware específico del módulo).
¿Qué precauciones debo tomar al usar este convertidor Buck?
Para un uso seguro y efectivo:
- Voltaje de entrada: Asegúrate de que la fuente de entrada esté dentro del rango de 4V a 40V.
- Polaridad: Respeta la polaridad al conectar la entrada y la salida.
- Límites de potencia: No excedas la corriente (5A sin ventilación, 8A con ventilación) ni la potencia (200W) para evitar sobrecalentamiento o daños.
- Disipación de calor: Si operas cerca de los límites de corriente o potencia, considera añadir un disipador de calor o un ventilador.
- Aislamiento: Asegura un buen aislamiento en todas las conexiones.
