Módulo Relé Temporizador De Retardo Con Micro USB 6-30 V

La ventaja principal es que este es un controlador de tiempo autónomo y fiable. Mientras que un Arduino con `delay()` detiene todo el programa para esperar, este módulo opera de forma independiente, ofreciendo beneficios clave:

• Libera tu Microcontrolador: Puedes darle una sola señal de disparo desde tu Arduino y el módulo se encargará de toda la temporización. Tu Arduino queda libre para realizar otras tareas complejas mientras tanto.
• Operación sin Microcontrolador: Para tareas simples (como encender un ventilador por 10 minutos al presionar un botón), este módulo puede funcionar de forma totalmente independiente, sin necesidad de un Arduino. Es una solución más simple y robusta.
• Retención de Memoria: A diferencia de un Arduino que pierde su estado si se reinicia, este módulo suele guardar la última configuración de tiempo y modo, incluso después de un corte de energía.
• Precisión y Fiabilidad: La temporización por hardware es más precisa y no se ve afectada por otros procesos, a diferencia de la temporización por software que puede variar.

Este módulo ofrece una gran flexibilidad para la alimentación, pero es importante entender cómo funciona:

• Alimentación por Terminales (6-30V DC): Esta es la entrada de alimentación principal. Al usarla, se alimenta tanto la lógica del módulo (pantalla, microcontrolador interno) como la bobina del relé. Es la opción recomendada para un sistema robusto.
• Alimentación por Micro USB (5V): Esta entrada está diseñada principalmente para alimentar la lógica del módulo. Te permite configurar los modos y tiempos cómodamente en tu escritorio sin necesidad de una fuente externa. En la mayoría de los casos, no es suficiente para activar la bobina del relé de forma fiable, especialmente si la fuente de 6-30V no está conectada.

Mejor Práctica: Usa el Micro USB para configurar y probar. Para la operación final, utiliza una fuente de poder adecuada (ej. 12V) conectada a los terminales de tornillo.

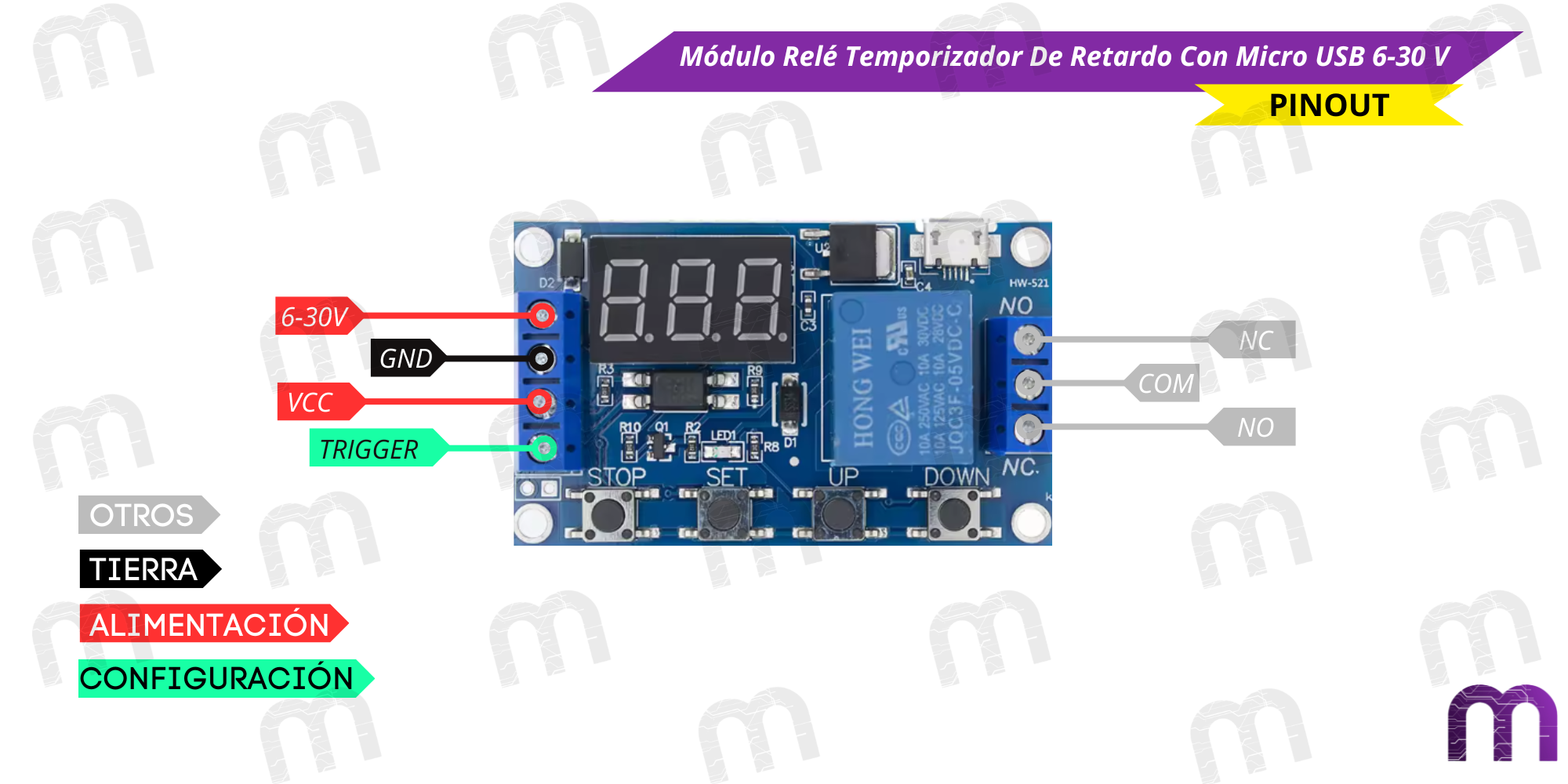

El módulo tiene un terminal de disparo o «trigger» (TRIG). Para activarlo, necesitas enviar un pulso de señal a este terminal. Es compatible con lógica de 3.3V y 5V.

1. Conecta el terminal TRIG del módulo a un pin de salida digital de tu Arduino o ESP32.
2. Conecta el terminal GND del módulo a una tierra (GND) de tu Arduino. Este paso es crucial para tener una referencia de voltaje común.

En tu código, cuando quieras iniciar la temporización, simplemente tienes que generar un pulso corto poniendo el pin de salida en ALTO (HIGH) por unos milisegundos y luego en BAJO (LOW). Para usar un botón externo, conecta un lado del botón al terminal TRIG y el otro a la fuente de alimentación del módulo (ej. 3.3V o 5V).

El relé integrado es muy robusto y puede manejar una gran variedad de cargas:

• Cargas Resistivas (hasta 10A): Es ideal para controlar luces (LED o incandescentes), calefactores, resistencias, etc. A 220V AC, puedes controlar hasta 2200W.
• Cargas Inductivas (Motores, Solenoides): Sí, puedes controlar motores, pero con una consideración importante. Los motores tienen altos picos de corriente al arrancar y generan picos de voltaje al apagarse. Si bien el relé de 10A puede manejar motores pequeños y medianos, para motores grandes o de uso continuo, es una buena práctica usar un circuito «snubber» en paralelo con los contactos del relé para protegerlos del arco eléctrico y aumentar su vida útil.

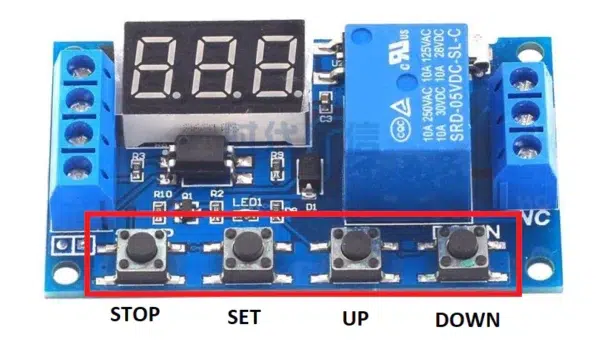

No, la programación se realiza directamente en el módulo usando los botones integrados, sin necesidad de un computador. El proceso suele ser:

1. Entrar en Modo de Configuración: Mantén presionado el botón «SET» por unos segundos.
2. Seleccionar Parámetro: Usa los botones «UP» (arriba) y «DOWN» (abajo) para navegar entre los diferentes modos de operación (P1, P2, P3, etc.).
3. Ajustar Tiempos: Una vez seleccionado un modo, una pulsación corta de «SET» te permite ajustar los parámetros de tiempo (como el tiempo de retardo «OP» o el tiempo de ciclo «CL») usando los botones «UP» y «DOWN».
4. Guardar y Salir: Mantén presionado «SET» de nuevo para guardar la configuración.

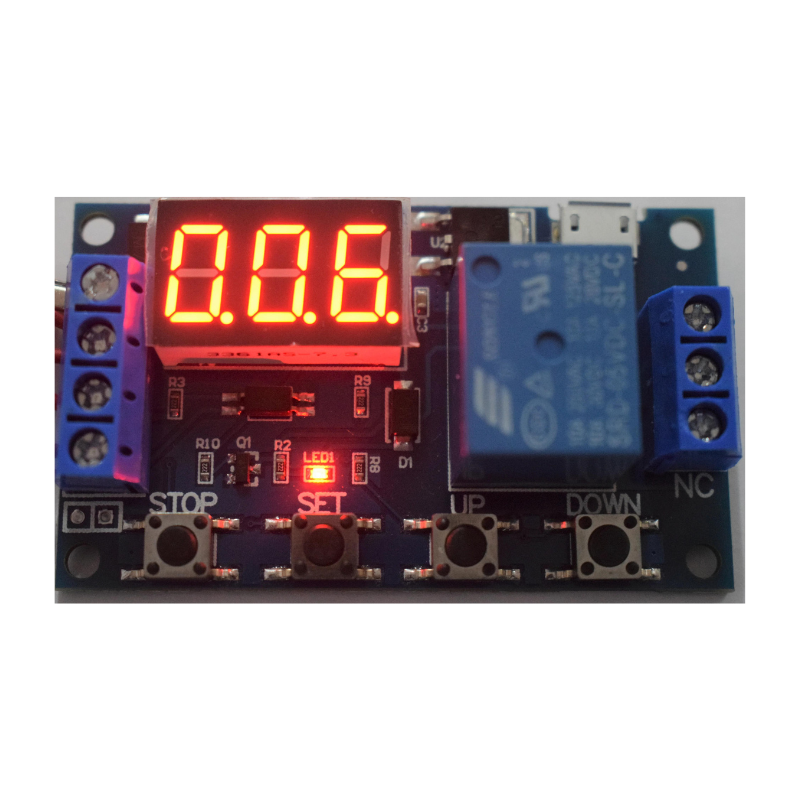

La pantalla LED te mostrará en todo momento el modo y el valor que estás configurando, haciendo el proceso muy intuitivo.

Sí. La mayoría de estos módulos incluyen modos de operación cíclicos. Por ejemplo, podrías programarlo para que:

1. Al recibir alimentación, espere un tiempo OP (ej. 10 minutos) con el relé encendido.
2. Luego, se apague durante un tiempo CL (ej. 50 minutos).
3. Repita este ciclo un número determinado de veces (LOP) o de forma infinita.

Esta función es perfecta para aplicaciones autónomas como sistemas de riego intermitente, ventilación periódica, o para controlar la alimentación de equipos en un terrario, todo sin necesidad de un microcontrolador externo.
