MODULO RGB DE 1 BIT
$ 1.390 IVA incluido
El 1 Bit WS2812 5050 RGB LED es un módulo compacto con un LED RGB direccionable, ideal para iluminación decorativa y efectos visuales. Incorpora un chip WS2812 que permite controlar color e intensidad mediante señales digitales.
✅ Boleta y factura
- 🚚 Ver política de despachos debajo de la descripción
Hay existencias
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
Información
El módulo de lámpara 1 Bit WS2812 5050 RGB LED es un dispositivo versátil que permite el control de un solo LED RGB direccionable. Este panel es ampliamente utilizado en proyectos de iluminación creativa, arte digital o como parte de sistemas de visualización de colores. Es ideal para proyectos de hobby, decoración y electrónica.
Especificaciones
| Especificación | Detalle |
|---|---|
| Voltaje de Alimentación | 5V |
| Voltaje de Operación | 5V |
| Consumo de Corriente | Aproximadamente 60 mA (dependiendo de los colores mostrados) |
| Salida Digital | Señal PWM para el control del color |
| Interfaz de Comunicación | WS2812, compatible con controladores como Arduino |
| Temperatura de Funcionamiento | -20°C a 50°C |
| Dimensiones | 14 x 14 mm |
| Resolución | Control individual de cada color RGB |
| Chip Integrado | WS2812 |
| Colores Detectados | Rojo, Verde, Azul (RGB) |
Documentación
Información Adicional

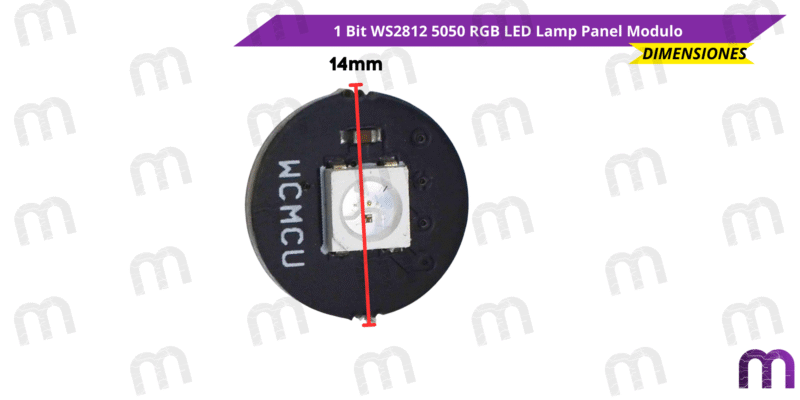

Dimensiones

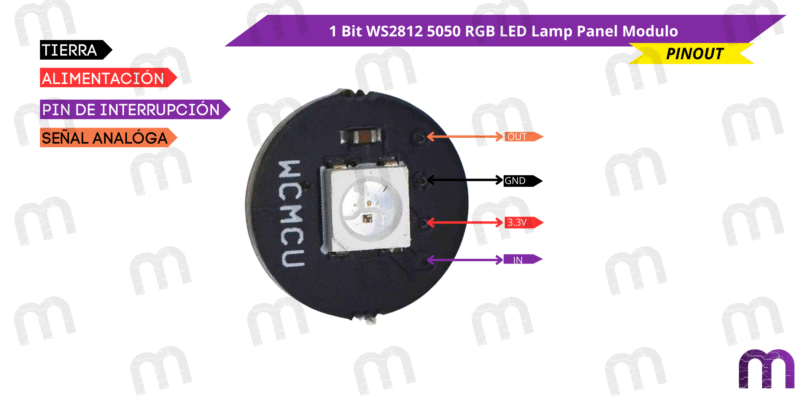

PinOut
Principio de Funcionamiento
El módulo WS2812 5050 RGB LED cuenta con un chip integrado en cada LED que permite controlar el color y la intensidad a través de señales de control digitales. Utilizando un protocolo de comunicación serie, se pueden enviar datos de color a cada LED individualmente, permitiendo la creación de efectos de luz dinámicos y coloridos.
Usos y Aplicaciones
- Arte Digital: Creación de instalaciones artísticas y pantallas de LED personalizadas.
- Iluminación: Proyectos de iluminación decorativa, efectos de luces para ambientes.
- Hogar: Iluminación inteligente y sistemas de control de color para el hogar.
- Automotriz: Luces personalizadas para vehículos, especialmente en sistemas de iluminación ambiental.
- Publicidad: Paneles de visualización con colores brillantes y atractivos.
Enlaces Externos
Preguntas Frecuentes
¿Qué diferencia a este LED «direccionable» de un LED RGB estándar?
La diferencia es fundamental. Un LED RGB estándar tiene 4 pines (uno común y uno para cada color: Rojo, Verde, Azul) y necesitas 3 pines PWM de tu microcontrolador para controlar un solo LED. En cambio, este LED direccionable (WS2812) tiene un chip controlador integrado. Esto te permite controlar el color y el brillo de cientos de LEDs usando un solo pin de datos digital de tu microcontrolador, conectándolos en cadena. Es la tecnología que hace posibles las tiras de LEDs y matrices complejas con un cableado mínimo.
¿Cómo conecto varios de estos módulos para formar una cadena?
Estos módulos están diseñados específicamente para conectarse en cadena (daisy-chain). Cada módulo tiene un pin de entrada de datos (DIN) y uno de salida de datos (DOUT). La conexión es simple:
- Conecta 5V y GND a todos los módulos en paralelo.
- Conecta el pin de datos de tu microcontrolador al DIN del primer módulo.
- Conecta el DOUT del primer módulo al DIN del segundo módulo.
- Conecta el DOUT del segundo al DIN del tercero, y así sucesivamente.
De esta forma, puedes crear una «tira» de LEDs personalizada con la forma y el espaciado que necesites.
¿Qué librería debo usar para controlarlo con Arduino o ESP32?
La librería más popular y recomendada por la comunidad maker es la Adafruit NeoPixel. Es muy fácil de usar y es compatible con una gran variedad de placas, incluyendo Arduino UNO, Nano, y toda la familia ESP32/ESP8266. Con comandos simples como pixels.setPixelColor(n, red, green, blue); y pixels.show();, puedes controlar el color de cada LED individualmente en tu cadena. Para usuarios más avanzados, la librería FastLED ofrece un control más granular y efectos de animación complejos.
¿Cuántos de estos módulos puedo alimentar directamente desde el pin 5V de mi Arduino?
Esta es una pregunta de seguridad crucial. Cada LED puede consumir hasta 60mA con el brillo al máximo en color blanco. El regulador de voltaje de un Arduino UNO o Nano típicamente puede suministrar unos 400-500mA de forma segura a través de su pin de 5V. Por lo tanto, como regla general, no deberías alimentar más de 6 u 8 de estos módulos directamente desde tu Arduino. Para cadenas más largas, es indispensable usar una fuente de alimentación externa de 5V que pueda proveer la corriente necesaria (ej. 10 LEDs necesitarían una fuente de 5V y al menos 600mA o 1A).
Funciona a 5V, ¿puedo controlarlo con un microcontrolador de 3.3V como un ESP32?
Es posible, pero puede ser problemático. El chip WS2812 espera una señal de datos de 5V. La señal de 3.3V de un ESP32 está en el límite de lo que el LED puede reconocer como un «1» lógico, y puede que no funcione de forma fiable, especialmente en cadenas largas. La solución técnica correcta y más robusta es usar un convertidor de nivel lógico (logic level shifter). Este pequeño circuito «traduce» la señal de datos de 3.3V de tu ESP32 a los 5V que el LED necesita, garantizando una comunicación perfecta y sin errores.
¿Necesito algún otro componente para usar este módulo de forma segura?
Para asegurar una operación fiable y proteger tanto tus LEDs como tu microcontrolador, se recomiendan dos componentes adicionales como buena práctica de ingeniería:
- Un capacitor grande (ej. 1000µF, 6.3V) conectado entre los terminales de 5V y GND de la fuente de alimentación. Esto suaviza los picos de corriente que ocurren al encender muchos LEDs a la vez.
- Una resistencia de 300 a 500 Ohm conectada en serie entre el pin de datos de tu microcontrolador y el pin DIN del primer LED. Esto protege el LED de picos de voltaje en la línea de datos.
