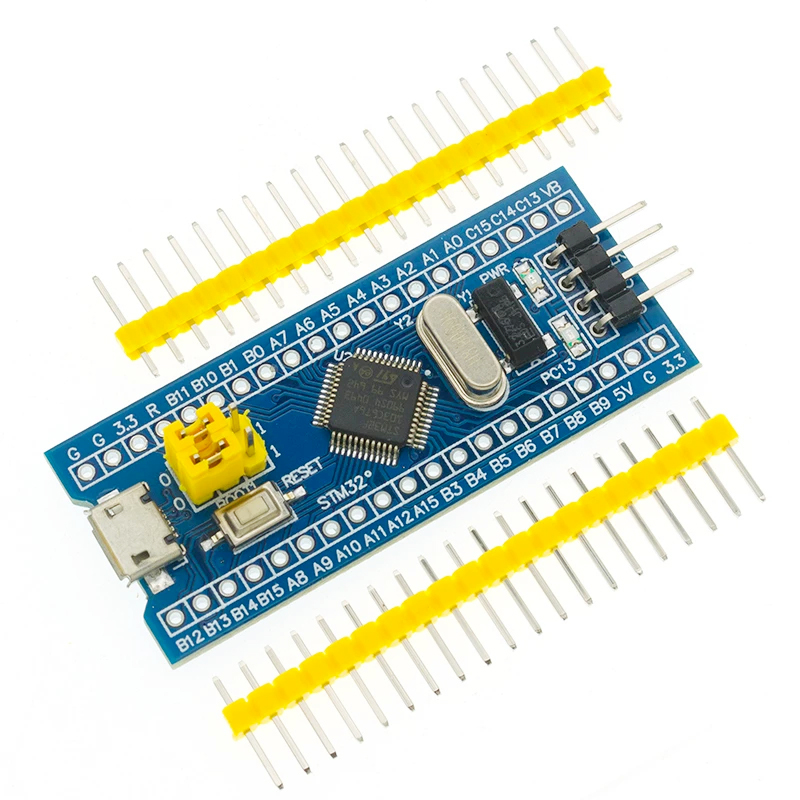

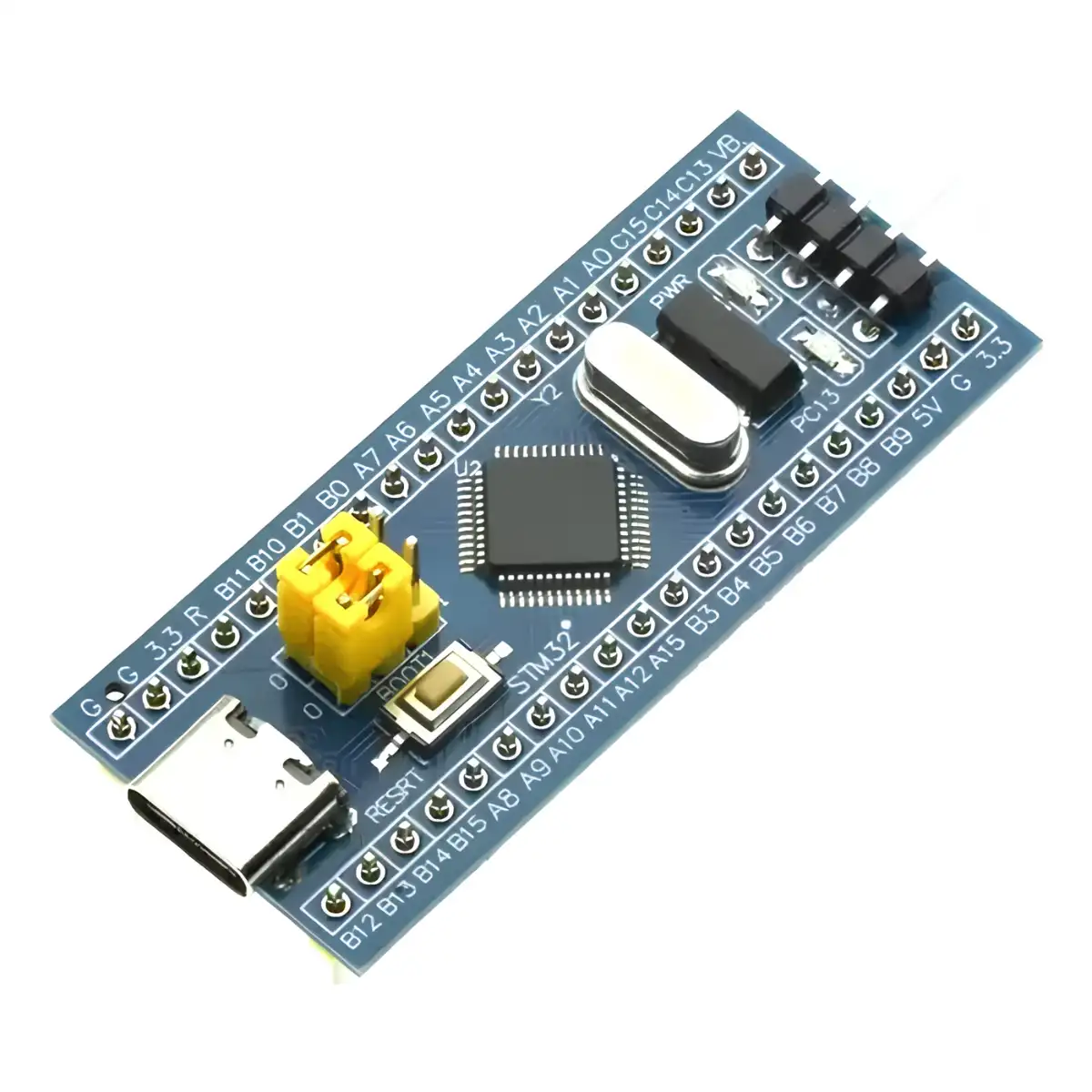

Placa de Desarrollo STM32F103C8T6
$ 5.990 IVA incluido
La STM32F103C8T6 es una placa de desarrollo compacta y de alto rendimiento, ideal para proyectos avanzados de electrónica y sistemas embebidos. Su potente núcleo ARM Cortex-M3 de 32 bits, amplia conectividad y compatibilidad con herramientas como Arduino IDE la convierten en una solución versátil y económica para profesionales y aficionados.
✅ Boleta y factura
- 🚚 Ver política de despachos debajo de la descripción
Hay existencias
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
Esta placa es también conocida como «Blue Pill,» es una placa de desarrollo diseñada para proyectos electrónicos. Su núcleo ARM® Cortex®-M3 de 32 bits ofrece un rendimiento que supera ampliamente a plataformas como Arduino UNO, lo que la convierte en la elección ideal para aplicaciones exigentes.
Con una frecuencia de trabajo de 72 MHz, 64 KB de memoria Flash y 20 KB de SRAM, esta placa es capaz de manejar proyectos complejos con facilidad. Incluye 37 pines GPIO, 12 canales PWM y 10 entradas ADC de 12 bits, proporcionando una amplia conectividad para sensores, actuadores y otros periféricos. Además, admite múltiples protocolos de comunicación, como CAN, I²C, SPI, UART/USART y USB, lo que la hace compatible con una variedad de dispositivos.
Aunque requiere un programador externo como ST-LINK V2, la programación es flexible gracias a su compatibilidad con herramientas como STM32 Utility y Arduino IDE. También incluye terminales header macho-macho para facilitar las conexiones. Compacta y eficiente, la Blue Pill es perfecta tanto para principiantes como para profesionales que buscan potencia y confiabilidad en una solución de bajo costo.

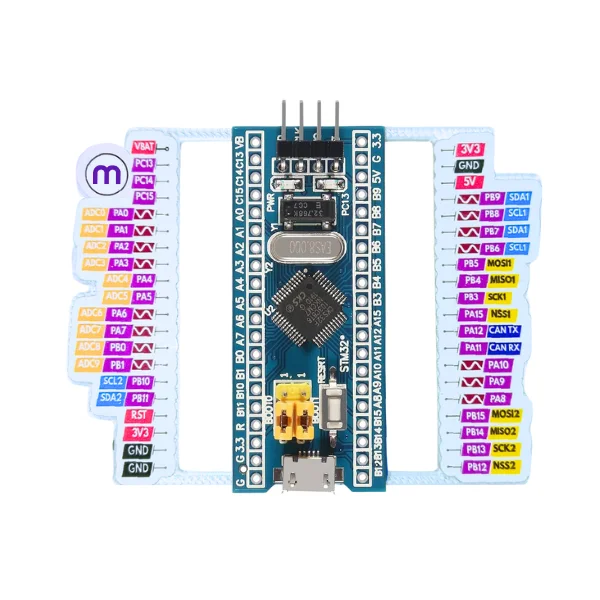

Pinout:
Especificaciones del Producto:
- Modelo: STM32F103C8T6 (Blue Pill)
- Procesador: ARM® Cortex®-M3 de 32 bits, 72 MHz
- Memoria: 64 KB Flash, 20 KB SRAM
- GPIO: 37 pines digitales
- ADC: 10 canales A/D de 12 bits
- PWM: 12 canales
- Conectividad: CAN, I²C, SPI, UART/USART, USB
- Voltaje de operación: 3.3V y 5V
- Dimensiones: 23 mm x 53 mm
- Compatibilidad de programación: STM32 Utility, Arduino IDE, Mbed
Preguntas Frecuentes
¿Cuál es la principal ventaja de esta placa STM32 frente a un Arduino UNO o Nano?
La principal ventaja es el rendimiento computacional y la cantidad de periféricos avanzados. Mientras que un Arduino UNO/Nano utiliza un microcontrolador de 8 bits a 16 MHz, la STM32F103C8T6 («Blue Pill») cuenta con un potente núcleo ARM Cortex-M3 de 32 bits corriendo a 72 MHz. Esto se traduce en:
- Mayor velocidad de procesamiento: Permite realizar cálculos complejos, procesamiento de señales (DSP) o controlar algoritmos de movimiento de alta velocidad que serían muy lentos o imposibles en un Arduino.
- Más memoria: Con 20KB de SRAM, tienes mucho más espacio para variables y estructuras de datos complejas.
- Periféricos superiores: Ofrece un ADC (Conversor Analógico-Digital) de 12 bits para lecturas más precisas (4096 pasos vs. los 1024 de Arduino) y más canales PWM, ideales para control de motores avanzado.
En resumen, es el siguiente paso lógico cuando tu proyecto de robótica, automatización o IoT requiere más potencia de la que un Arduino puede ofrecer.
¿Necesito algo más para programar esta placa? ¿Puedo usar el cable USB como en un Arduino?
Sí, necesitas un programador externo. El puerto Micro-USB de esta placa no sirve para programarla directamente (está diseñado para que la placa actúe como un dispositivo USB, como un mouse o teclado). Para cargar tu código, necesitarás un programador/depurador ST-LINK V2 (se vende por separado). Este se conecta a los pines específicos de la placa (SWDIO, SWCLK, GND y 3.3V) y es el puente entre tu computador y el microcontrolador STM32. Este método de programación (llamado SWD) es el estándar en el desarrollo profesional con microcontroladores ARM.
¿Es compatible con el IDE de Arduino? ¿Cómo funciona?
Sí, y esta es una de sus características más atractivas para los hobbistas. Puedes programar la «Blue Pill» usando el entorno de Arduino que ya conoces. Para ello, necesitas instalar un paquete de soporte de placas adicional llamado «STM32 Cores by STMicroelectronics» a través del Gestor de Placas del IDE de Arduino. Una vez instalado, podrás seleccionar la «Blue Pill» de la lista de placas y usar funciones familiares como digitalWrite(), analogRead(), etc. Sin embargo, recuerda que para subir el código seguirás necesitando el programador ST-LINK V2 configurado en el IDE.
La placa opera a 3.3V, ¿puedo conectar de forma segura sensores de 5V de Arduino?
Esta es una consideración crítica. La placa STM32F103C8T6 es un dispositivo que funciona con una lógica de 3.3V. Sin embargo, muchos de sus pines de entrada digital son «5V tolerantes», lo que significa que puedes conectar una señal de 5V (como la salida de un sensor de 5V) a una de estas entradas sin dañar la placa. ¡PERO TEN CUIDADO!
- Los pines de entrada analógica (ADC) NO son 5V tolerantes. Aplicar 5V a un pin ADC lo dañará permanentemente.
- Las salidas de la STM32 siempre serán de 3.3V.
Para una máxima seguridad y compatibilidad, especialmente con módulos que usan comunicación bidireccional (como I²C), se recomienda encarecidamente utilizar un convertidor de nivel lógico bidireccional entre la STM32 y tus periféricos de 5V.
¿Qué tipo de proyectos se benefician más de las características de una STM32?
La potencia de la STM32 abre la puerta a proyectos que son difíciles o ineficientes en microcontroladores de 8 bits. Algunos ejemplos excelentes son:
-
- Procesamiento de audio en tiempo real: Sintetizadores de sonido, analizadores de espectro o efectos de audio.
- Controladores de vuelo para drones: Su velocidad permite ejecutar los complejos bucles de control necesarios para la estabilización.
– Control de motores avanzado: Implementación de algoritmos como el Control de Campo Orientado (FOC) para motores BLDC.
– Pasarelas de comunicación: Por ejemplo, un dispositivo que lee datos de un bus CAN de un auto y los retransmite por USB o Wi-Fi.
– Proyectos de alta velocidad de datos: Como un osciloscopio simple o un analizador lógico.
