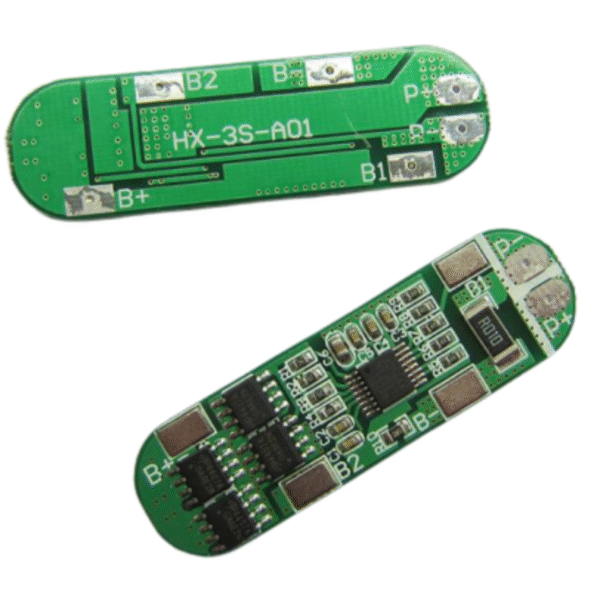

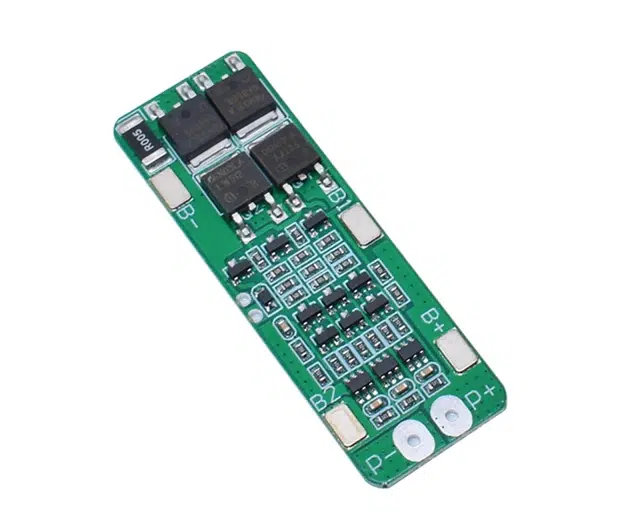

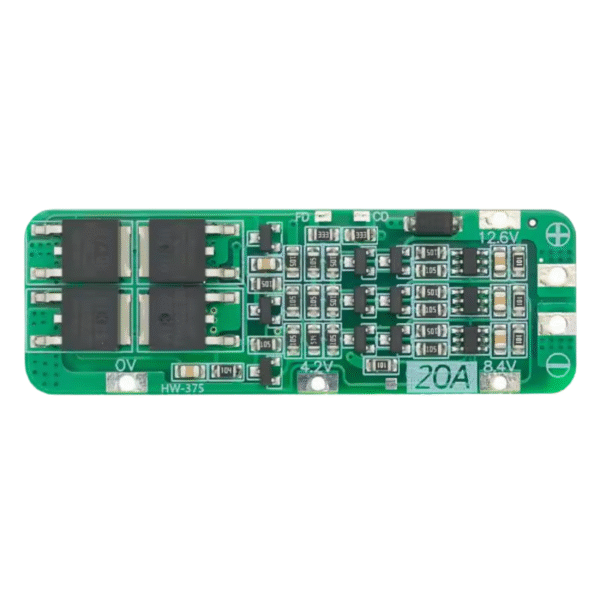

BMS Placa de Protección Cargador 3S Baterías de litio 18650 20/10A

Un BMS (Sistema de Gestión de Baterías) es un circuito electrónico que protege las baterías de litio (como las 18650) contra condiciones de operación peligrosas. Las baterías de litio son sensibles a la sobrecarga, sobredescarga, sobrecorriente y cortocircuitos. El BMS se encarga de monitorear el estado de cada celda, equilibrar sus voltajes (si es necesario), y desconectar la batería si alguna de estas condiciones peligrosas se presenta, protegiendo así la batería, el dispositivo y al usuario.

Estas especificaciones definen la capacidad y las protecciones del BMS:

• 3S: Indica que el BMS está diseñado para un paquete de baterías de litio de 3 celdas conectadas en serie. Esto resulta en un voltaje nominal total de aproximadamente 3.7V x 3 = 11.1V, y un voltaje de carga completo de 4.2V x 3 = 12.6V.
• 20/10A: Se refiere a las corrientes: 20A es la corriente máxima instantánea (pico) que el BMS puede soportar, y 10A es la corriente de trabajo continua. Debes asegurarte de que el consumo de tu dispositivo no exceda estos límites.
• Rangos de Voltaje: Los voltajes de sobrecarga (4.25-4.35V) y sobredescarga (2.5-3.0V) son los umbrales de seguridad que el BMS monitorea para cada celda.

La conexión es crucial y debe hacerse con cuidado:

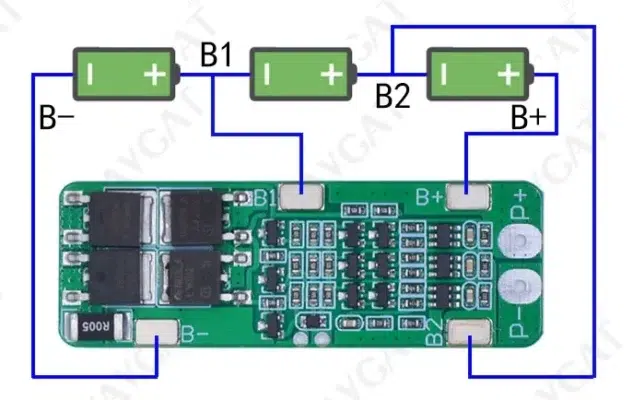

1. Conexión de las celdas: Se conectan las baterías 18650 en serie según la configuración «3S» (B1+, B2+, B3+).
2. Conexión de Batería Total: Se conectan los terminales negativo y positivo de todo el paquete de baterías (B- y B+) a los puntos correspondientes en el BMS.
3. Conexión de Carga/Descarga: Los terminales de salida (P+ y P-) se conectan a la carga (ej. motor, luces), y los terminales de carga (C+ y C-) se conectan a la fuente de carga (ej. un cargador de 12.6V).

Es vital seguir el diagrama de cableado del BMS para asegurar una conexión correcta, respetando la polaridad en cada paso.

El término «ecualizador» (o balanceador) se refiere a la función del BMS que mantiene los voltajes de las celdas individuales dentro del paquete de baterías lo más uniformes posible. Durante la carga, si una celda alcanza su voltaje máximo antes que las otras, el ecualizador puede descargarla ligeramente o desviar la corriente de carga para permitir que las otras celdas alcancen su carga completa. Esto prolonga la vida útil del paquete de baterías y asegura un rendimiento más consistente.

Debes usar un cargador de baterías de litio específico para configuraciones 3S. Este cargador debe ser capaz de suministrar un voltaje de carga de aproximadamente 12.6V a 13V y una corriente de carga adecuada (que no exceda los 10A o 20A máximos del BMS, y que sea apropiada para la capacidad de las baterías 18650 que estés utilizando). Un cargador con gestión de carga inteligente es siempre recomendable.

La instalación y uso de BMS requieren precauciones:

• Polaridad: La conexión incorrecta de las baterías al BMS puede dañarlo o incluso causar un riesgo de incendio. Verifica y respeta la polaridad en cada paso.
• Soldadura: Si necesitas soldar cables a los pads del BMS, hazlo rápidamente y con cuidado para no sobrecalentar los componentes.
• Cortocircuitos: Evita cualquier cortocircuito entre los terminales de las baterías o del BMS.
• Manejo de baterías: Manipula las baterías 18650 con cuidado, evitando daños físicos o exposición a calor extremo.
• Corriente: Asegúrate de que la carga conectada no exceda los límites de corriente del BMS.
