Los reguladores de voltaje lineal positivo de tres terminales pueden solucionar los inconvenientes relacionados con la regulación de un solo punto al proporcionar una regulación local en la tarjeta. El circuito integrado (CI) del regulador ST puede suministrar hasta 1,5 A con un voltaje de salida fijo, que puede variar entre 5 V y 24 V. El regulador de voltaje ofrece protección de área segura mediante la incorporación de un mecanismo de apagado térmico interno y una limitación de corriente.
Especificaciones:
- Tipo de regulador: Tensión lineal
- Polaridad: positivo
- Tensión máxima de entrada: 35v
- Tension de entrada minima: 17V
- Corriente de salida: 1.5A
Preguntas Frecuentes
¿Cómo sé si el Regulador de Tensión L7815CV es adecuado para mi proyecto que necesita 15V?
Este regulador lineal es perfecto para obtener una tensión de salida estable de +15V DC. Es una solución clásica para proyectos que requieren esta tensión específica y tienen una fuente de alimentación de entrada con un voltaje superior (entre 17V y 35V, según las especificaciones del L7815CV). Si necesitas una fuente de 15V limpia y estable, y tu fuente de entrada es mayor, este regulador es una excelente opción, siempre considerando la disipación de calor que genera.
¿Cuáles son las especificaciones clave del L7815CV y qué significan?
Las especificaciones principales del L7815CV son:
* Voltaje de Salida: +15.0V DC (fijo).
* Corriente de Salida Máxima: 1.5A. Esta es la corriente máxima que puede suministrar de forma continua. Para operarlo cerca de este valor, se recomienda usar un disipador térmico.
* Voltaje de Entrada Máximo: 35V. El voltaje de la fuente de alimentación de entrada no debe exceder este límite.
* Voltaje de Entrada Mínimo: 17V. La tensión de entrada debe ser al menos unos voltios superior al voltaje de salida (según la especificación de «tensión de dropout») para un funcionamiento correcto.
* Voltaje Dropout: Aproximadamente 2V. Esta es la diferencia mínima de voltaje requerida entre la entrada y la salida para que el regulador funcione eficientemente.
* Encapsulado: TO-220, que permite su montaje en disipadores de calor.
¿Por qué es necesaria la tensión de entrada mínima de 17V y el concepto de «tensión dropout»?
La «tensión dropout» (o tensión de caída) es la diferencia mínima de voltaje que necesita el regulador lineal entre su pin de entrada y su pin de salida para mantener la regulación constante. Para el L7815CV, esta es de aproximadamente 2V. Esto significa que si quieres una salida de 15V, tu voltaje de entrada debe ser de al menos 15V + 2V = 17V. Si la diferencia de voltaje es menor a 2V, el regulador puede no ser capaz de mantener la salida de 15V de forma estable y podría comportarse erráticamente.
¿Cómo se conectan los 3 pines del L7815CV y qué precauciones debo tomar al soldarlo?

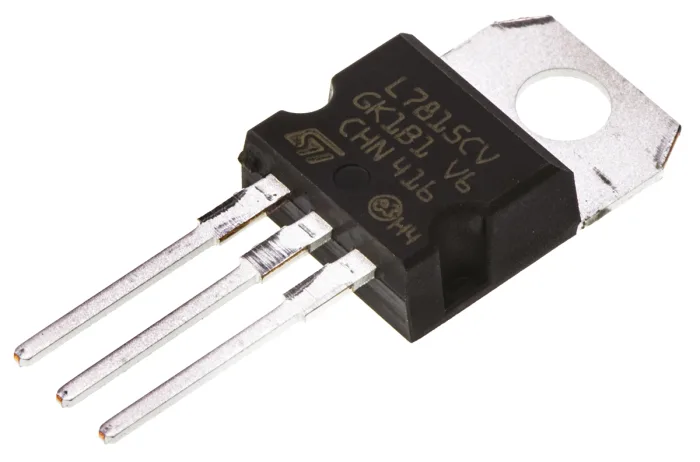

El L7815CV, en su encapsulado TO-220, tiene 3 pines:
1. Entrada (IN): Se conecta a la fuente de voltaje de entrada (mayor que 17V).
2. Salida (OUT): Proporciona los +15V regulados.
3. Tierra (GND): Se conecta a la tierra común del circuito.
Al soldar, es crucial conectar correctamente cada pin. Además, para asegurar una operación estable y proteger el regulador, se recomienda añadir capacitores en la entrada y en la salida (generalmente de 0.1µF a la entrada y 0.1µF a la salida, o según especifique el datasheet) para filtrar el ruido y mejorar la respuesta transitoria.
¿En qué tipos de proyectos de electrónica se beneficia del uso de un regulador de voltaje de 15V como el L7815CV?
Este regulador es muy útil en proyectos que requieren una fuente de alimentación de +15V, como por ejemplo:
* Alimentar componentes o módulos específicos que demandan esta tensión.
* Sistemas de audio: Para preamplificadores o etapas que operan a 15V.
* Equipos de medición o testeo: Que requieran una referencia de voltaje de 15V.
* Circuitos de control: Donde se necesite polarizar transistores o componentes que trabajen a 15V.
* Proyectos con microcontroladores que necesiten una fuente de 15V separada para periféricos.
¿Cuáles son las limitaciones de los reguladores lineales como el L7815CV frente a reguladores conmutados (DC-DC)?
Los reguladores lineales como el L7815CV son más simples y económicos, y generan menos ruido eléctrico. Sin embargo, son menos eficientes, especialmente cuando la diferencia entre el voltaje de entrada y salida es grande. Disipan el exceso de energía como calor, lo que puede requerir disipadores de calor y ser un problema en aplicaciones a batería o con requerimientos de alta eficiencia. Los reguladores conmutados son mucho más eficientes, generan menos calor y pueden aumentar o disminuir el voltaje, pero suelen ser más complejos, caros y generar más ruido eléctrico.
