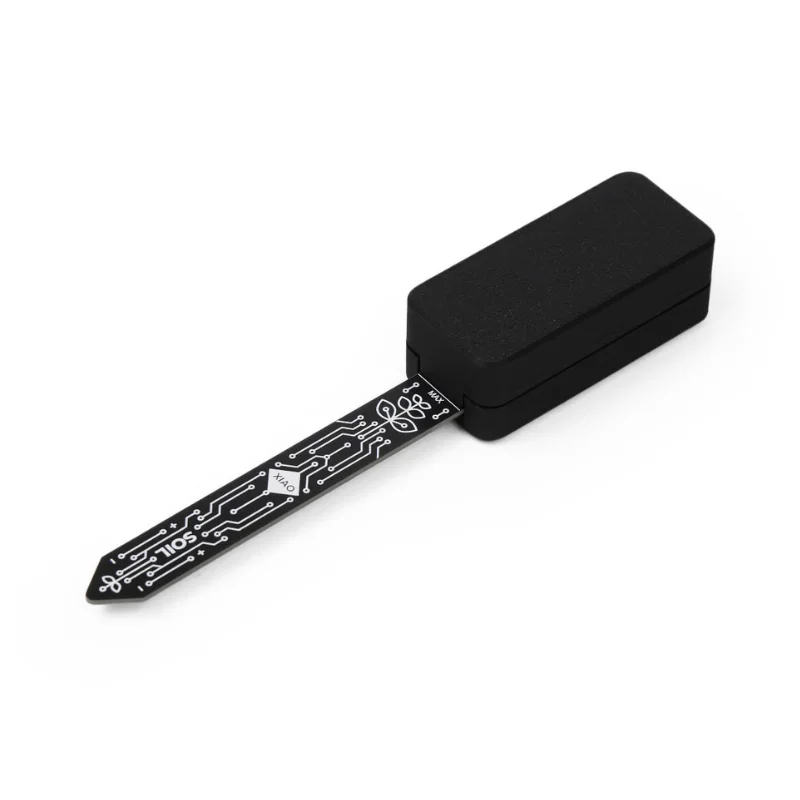

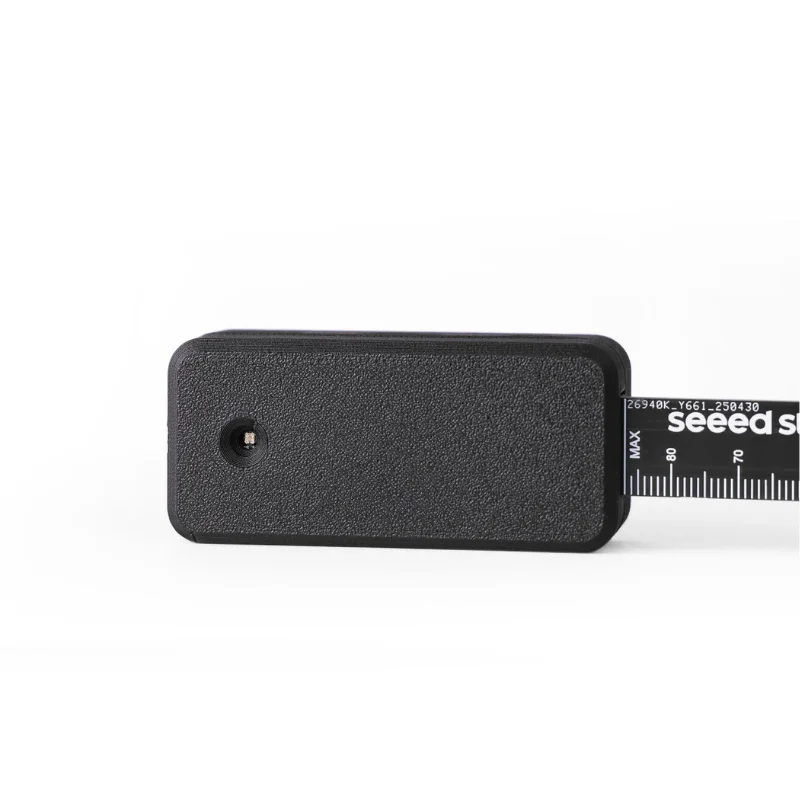

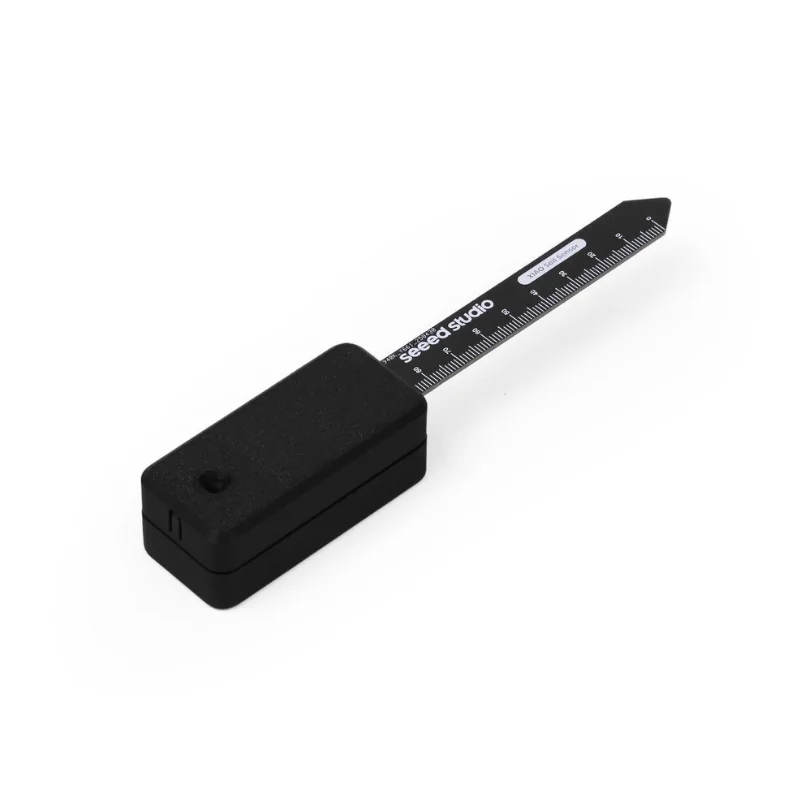

El Sensor de Humedad del Suelo XIAO es un sensor de humedad del suelo compacto y de alta precisión, diseñado para el monitoreo de la salud de las plantas y la automatización del riego. Este sensor, perteneciente al ecosistema de la serie XIAO de Seeed Studio, se caracteriza por su diseño delgado en forma de «pala», que facilita su inserción en la tierra o el sustrato de una maceta. Utiliza un método de detección capacitiva, que mide la humedad del suelo a través de su permitividad dieléctrica, lo que lo hace menos susceptible a la corrosión y a los efectos de la electrolisis en comparación con los sensores resistivos.
Es una herramienta ideal para proyectos de agricultura inteligente, jardinería automatizada, sistemas de riego IoT, y monitoreo ambiental en invernaderos. El sensor proporciona una salida analógica (o digital, según el modelo), que puede ser leída y procesada fácilmente por una placa de desarrollo de la serie XIAO (u otro microcontrolador). Su diseño modular, con un conector para la placa XIAO, simplifica el prototipado y la integración en proyectos portátiles y de bajo consumo.
Especificaciones Técnicas
Parámetro | Valor |
---|---|
Tipo de Sensor | Sensor de Humedad del Suelo Capacitivo |
Marca / Modelo | Seeed Studio XIAO Soil Sensor |
Principio de Detección | Capacitivo (mide la permitividad dieléctrica) |
Salida de Datos | Analógica (típicamente) |
Rango de Voltaje de Operación | 3.3 V a 5 V DC |
Corriente de Reposo | Bajo (para aplicaciones de bajo consumo) |
Material del Sensor | PCB con recubrimiento de protección (antisoldadura) |
Corrosión | Baja (debido a la detección capacitiva) |
Interfaz de Conexión | Conector de 4 pines (VCC, GND, Salida Analógica, Reset) |
Dimensiones Típicas | Aprox. 80 mm (largo total) x 20 mm (ancho de la pala) |
Compatibilidad | Placas de desarrollo de la serie XIAO (y otros microcontroladores) |
Características Adicionales
Característica | Detalle |
---|---|
Método de Detección Capacitiva | Más preciso y duradero que los sensores resistivos |
Resistente a la Corrosión | Las pistas del sensor no están en contacto directo con el suelo, prolongando la vida útil |
Diseño de Pala Compacto | Fácil de insertar en la tierra o el sustrato sin dañar las raíces |
Fácil de Usar | Salida de señal simple que puede ser leída con una entrada analógica |
Compatibilidad con Serie XIAO | Diseñado para integrarse perfectamente con las placas de desarrollo XIAO de Seeed Studio |
Ideal para IoT y Proyectos DIY | Componente fundamental para sistemas de riego inteligentes y jardinería automatizada |
Bajo Consumo de Energía | Adecuado para despliegues de sensores remotos alimentados por batería |
Preguntas Frecuentes
¿Cuál es la diferencia clave entre un sensor de humedad del suelo capacitivo y uno resistivo?
La principal diferencia es el método de medición y la durabilidad. Los sensores resistivos miden la resistencia entre dos sondas metálicas, que es inversamente proporcional a la humedad. Son económicos, pero se corroen rápidamente. Los sensores capacitivos como este miden los cambios en la constante dieléctrica del suelo, lo que es menos afectado por la salinidad y la corrosión de las sondas, resultando en un sensor más preciso y con una vida útil mucho más larga.
¿Cómo se conecta este sensor a una placa de desarrollo XIAO?
El sensor se conecta a una placa de desarrollo XIAO (u otro microcontrolador) utilizando su conector de 4 pines. Necesitarás conectar los pines de alimentación (VCC y GND) y la salida analógica del sensor a un pin de entrada analógica (ADC) de la placa XIAO. La placa XIAO proporcionará el voltaje de alimentación y leerá el voltaje de la salida para determinar el nivel de humedad.
¿Qué tipo de proyectos puedo construir con este sensor de humedad?
Con este sensor, puedes construir proyectos como: un sistema de riego automático que active una bomba o una válvula cuando el nivel de humedad del suelo caiga por debajo de un umbral, un monitor de humedad para macetas con una alarma visual (LED) o sonora, un sistema de agricultura inteligente que envíe datos de humedad a la nube, y proyectos de jardinería automatizada.
¿Es necesario calibrar este sensor antes de usarlo?
Sí, aunque el sensor proporciona una lectura analógica, la relación entre el valor leído y el porcentaje real de humedad puede variar con el tipo de suelo, la salinidad y la densidad. Se recomienda realizar una calibración básica midiendo el valor del sensor en suelo completamente seco y en suelo saturado de agua. Estos dos valores se pueden usar para mapear las lecturas intermedias a un porcentaje de humedad.
¿Puede este sensor ser utilizado en exteriores?
Sí, este sensor está diseñado para ser insertado en la tierra, por lo que puede ser utilizado en exteriores. Sin embargo, es importante asegurarse de que la parte electrónica del sensor (el módulo superior y el conector) esté protegida de la lluvia directa y la humedad ambiental con una carcasa o sellado adecuado, ya que el agua podría dañar los componentes electrónicos.
