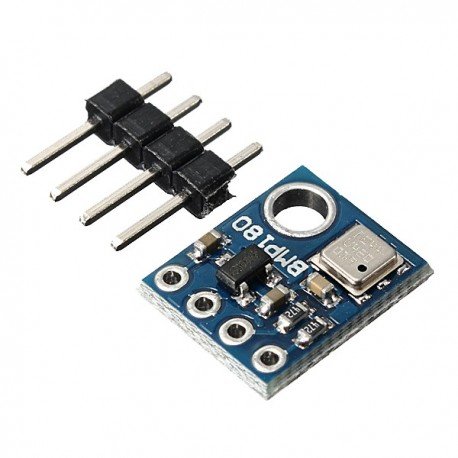

Sensor de Presión Barométrica BMP180 Digital GY-68

Información

El Sensor de Presión Barométrica BMP180 Digital GY-68 es un dispositivo altamente eficiente y compacto diseñado para medir la presión barométrica y, a partir de esta, calcular la altitud. Este sensor digital es ideal para una amplia gama de aplicaciones, desde estaciones meteorológicas hasta sistemas de navegación y dispositivos portátiles.

Diseño y Construcción

Con dimensiones de solo 13 mm x 10 mm, el GY-68 es extremadamente pequeño, lo que facilita su integración en proyectos donde el espacio es limitado. Su diseño robusto y ligero lo hace adecuado para aplicaciones en entornos variados, desde interiores hasta exteriores.

Características

• Voltaje de Suministro: Funciona con un voltaje de entrada que varía entre 1.8V y 3.6V, lo que lo hace compatible con una amplia gama de microcontroladores y dispositivos electrónicos.
• Velocidad Máxima de I2C: Soporta una velocidad de comunicación I2C de hasta 3.5 MHz, permitiendo una rápida transferencia de datos entre el sensor y el microcontrolador.
• Consumo de Energía: Con un consumo extremadamente bajo de 0.5 µA a 1 Hz, es ideal para aplicaciones que requieren eficiencia energética, como dispositivos alimentados por batería.
• Nivel de Ruido: Ofrece un nivel de ruido muy bajo, con una precisión de hasta 0.02 hPa, lo que permite mediciones precisas incluso en condiciones variables.
• Rango de Presión: Capaz de medir presiones desde 300 hPa a 1100 hPa, lo que corresponde a altitudes que van desde +9000 m hasta -500 m sobre el nivel del mar.

Funcionamiento

El BMP180 utiliza tecnología avanzada para medir la presión barométrica. Al medir la presión atmosférica, el sensor puede calcular la altitud mediante la fórmula barométrica, que relaciona la presión con la altura sobre el nivel del mar. Esto es particularmente útil en aplicaciones donde se requiere un seguimiento preciso de la altitud, como en drones o dispositivos GPS.

Especificaciones

Documentación

DataSheet

PinOut

Dimensiones

Información Adicional

Aplicaciones Comunes

1. Estaciones Meteorológicas: El GY-68 se utiliza ampliamente en estaciones meteorológicas para medir la presión atmosférica y predecir cambios climáticos. La información recopilada puede ser utilizada para generar pronósticos más precisos y alertas meteorológicas.
2. Navegación Aérea y Terrestre: En sistemas de navegación, este sensor permite determinar la altitud con alta precisión, mejorando la seguridad y eficacia en vuelos y viajes terrestres.
3. Drones y UAVs: En aeronaves no tripuladas (UAVs), el BMP180 ayuda a mantener un control preciso sobre la altitud durante el vuelo, lo cual es crucial para evitar obstáculos y realizar maniobras seguras.
4. Dispositivos Portátiles: Su bajo consumo energético lo hace ideal para dispositivos portátiles que requieren monitoreo constante sin comprometer la duración de la batería.
5. Proyectos Educativos y DIY: Debido a su facilidad de uso y bajo costo, es popular entre los entusiastas de la electrónica y los estudiantes que desean aprender sobre sensores y mediciones ambientales.

Enlaces Externos

Tutorial SparkFun
