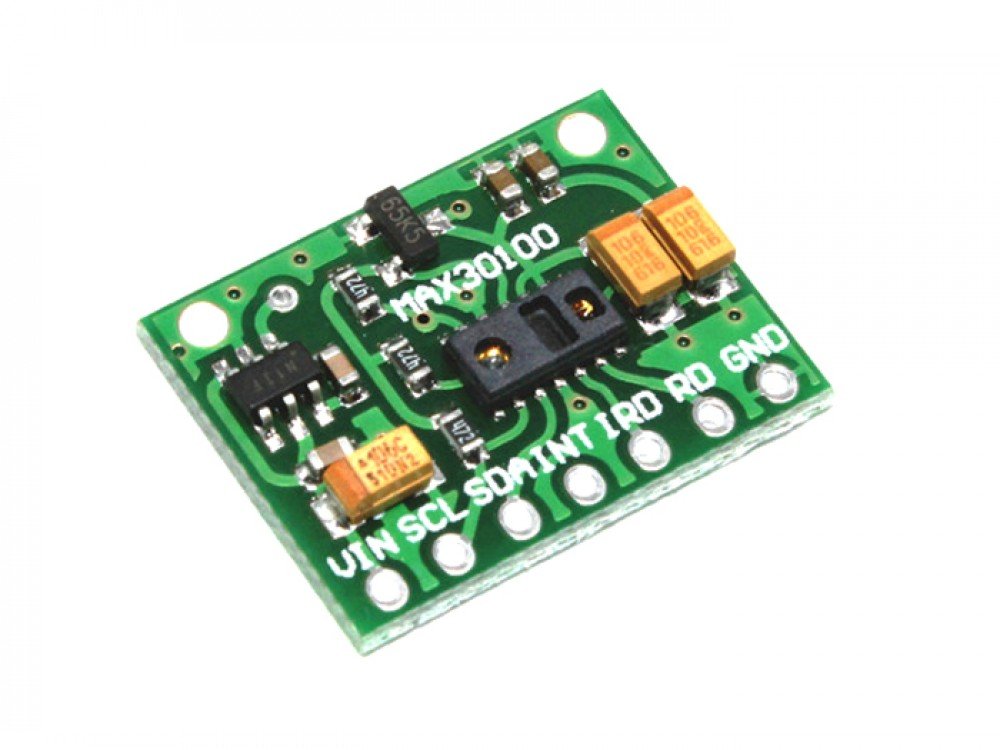

Sensor de pulso Cardíaco oximetro MAX30100

Información

¿Qué es?

El Sensor de Pulso Cardíaco y Oxímetro MAX30100 es un módulo diseñado para medir la frecuencia cardíaca y la saturación de oxígeno en la sangre (SpO₂). Utiliza tecnología óptica basada en fotopletismografía (PPG) para detectar cambios en el volumen de sangre en los vasos sanguíneos. Es ampliamente utilizado en aplicaciones médicas, dispositivos wearables y monitoreo de salud.

Gracias a su diseño compacto y bajo consumo de energía, el MAX30100 es ideal para integrar en relojes inteligentes, monitores de salud portátiles y sistemas de control biométrico.

Características

Principales características del MAX30100:

• Monitoreo en tiempo real de la frecuencia cardíaca y SpO₂.
• Alta sensibilidad con bajo ruido para mediciones precisas.
• Comunicación mediante interfaz I²C para fácil integración con microcontroladores.
• Bajo consumo de energía, ideal para dispositivos portátiles.
• Diseño compacto y de fácil integración en proyectos electrónicos.

Especificaciones

Especificación	Detalles
Voltaje de Alimentación	1.8V a 3.3V
Consumo de Corriente	600 µA (en operación típica)
Comunicación	I²C (SCL, SDA)
Temperatura de Funcionamiento	-40°C a 85°C
Dimensiones	5.6 x 2.8 x 1.2 mm
Precisión	Alta precisión en medición de SpO₂ y BPM
Frecuencia Cardíaca	30-240 BPM
Saturación de Oxígeno	0-100% SpO₂

Documentación

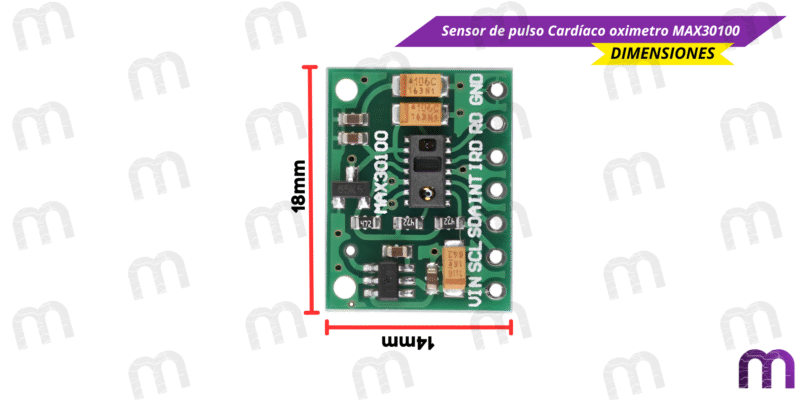

DIMENSIONES

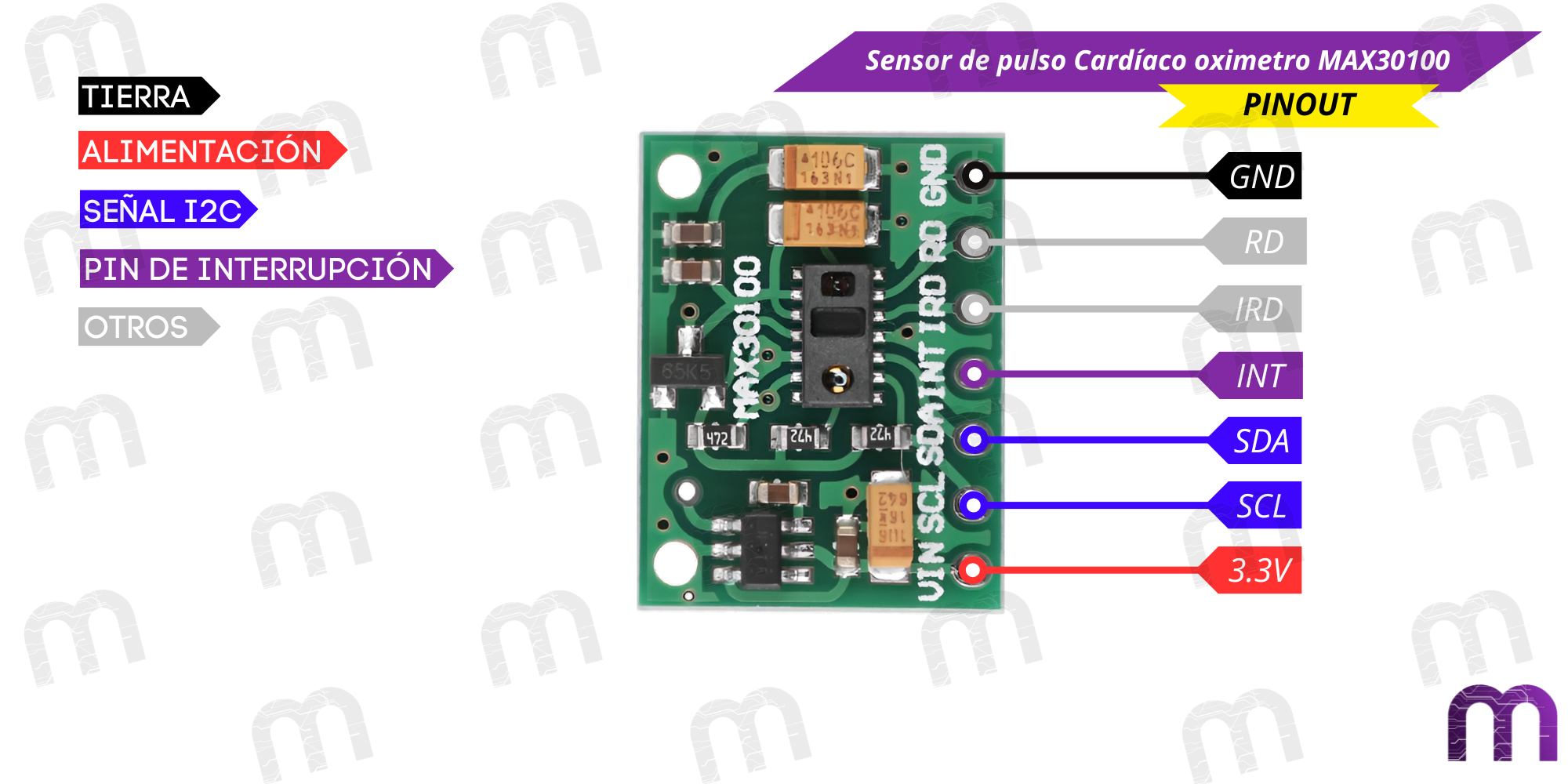

PINOUT

DATASHEET

Información Adicional

Dimensiones

El sensor MAX30100 funciona mediante la técnica de fotopletismografía (PPG), la cual mide los cambios en la luz reflejada en los vasos sanguíneos debido al flujo de sangre. Utiliza LEDs rojo e infrarrojo para detectar los niveles de oxígeno en sangre y la frecuencia cardíaca con alta precisión.

Este sensor es ideal para aplicaciones de monitoreo de salud, investigación médica, y desarrollo de dispositivos portátiles enfocados en el bienestar del usuario.

Usos y Aplicaciones

• Dispositivos médicos: Integrado en monitores de salud portátiles y oxímetros de dedo.
• Wearables: Usado en relojes inteligentes y bandas deportivas para seguimiento del ritmo cardíaco.
• Deporte y fitness: Ideal para atletas que desean monitorear su desempeño y salud.
• Salud en el hogar: Permite el control personal de frecuencia cardíaca y oxigenación en la sangre.
• Telemedicina: Utilizado en soluciones de monitoreo remoto de pacientes.
• Prototipos y educación: Perfecto para proyectos de electrónica biométrica y aprendizaje en desarrollo de tecnología médica.

Enlaces Externos

Proyectos y tutoriales con MAX30100
