Sensor detector de movimiento PIR HC-SR501

Información

El módulo HC-SR501 es un sensor de movimiento piroeléctrico (PIR) que detecta la radiación infrarroja emitida por objetos en su rango de detección. Este sensor es ampliamente utilizado en aplicaciones de seguridad, automatización del hogar y control industrial debido a su facilidad de uso y bajo consumo de energía.

El módulo HC-SR501 cuenta con tres pines de conexión: +5V, OUT (3.3V) y GND. Además, incluye dos resistencias variables para calibración:

• Ch1: Controla el tiempo que se mantendrá activa la salida del sensor. El tiempo mínimo que se puede establecer es aproximadamente 3 segundos, pero al cambiar la resistencia por una de 100K, este tiempo puede reducirse a aproximadamente 0.5 segundos.
• RL2: Permite ajustar la distancia de detección, que puede variar entre 3 y 7 metros.

La capacidad de mantener activa la salida durante un tiempo determinado permite utilizar el módulo en diversas aplicaciones sin necesidad de un microcontrolador.

Este opera con un voltaje de alimentación de 4.5 a 20 VDC y cuenta con tres pines de conexión: +5V, OUT (3.3V) y GND. Este sensor tiene un rango de detección ajustable entre 3 y 7 metros, con un ángulo de detección de hasta 120 grados gracias a su lente Fresnel. El tiempo que la salida se mantiene activa es configurable mediante un potenciómetro, permitiendo ajustes desde aproximadamente 0.5 segundos hasta 18 segundos. Además, su consumo de corriente en reposo es inferior a 50 µA, lo que lo hace eficiente energéticamente. El módulo incluye resistencias variables para calibración y es ideal para aplicaciones como sistemas de seguridad, iluminación automática y automatización del hogar.

Especificaciones

Documentación

DataSheet

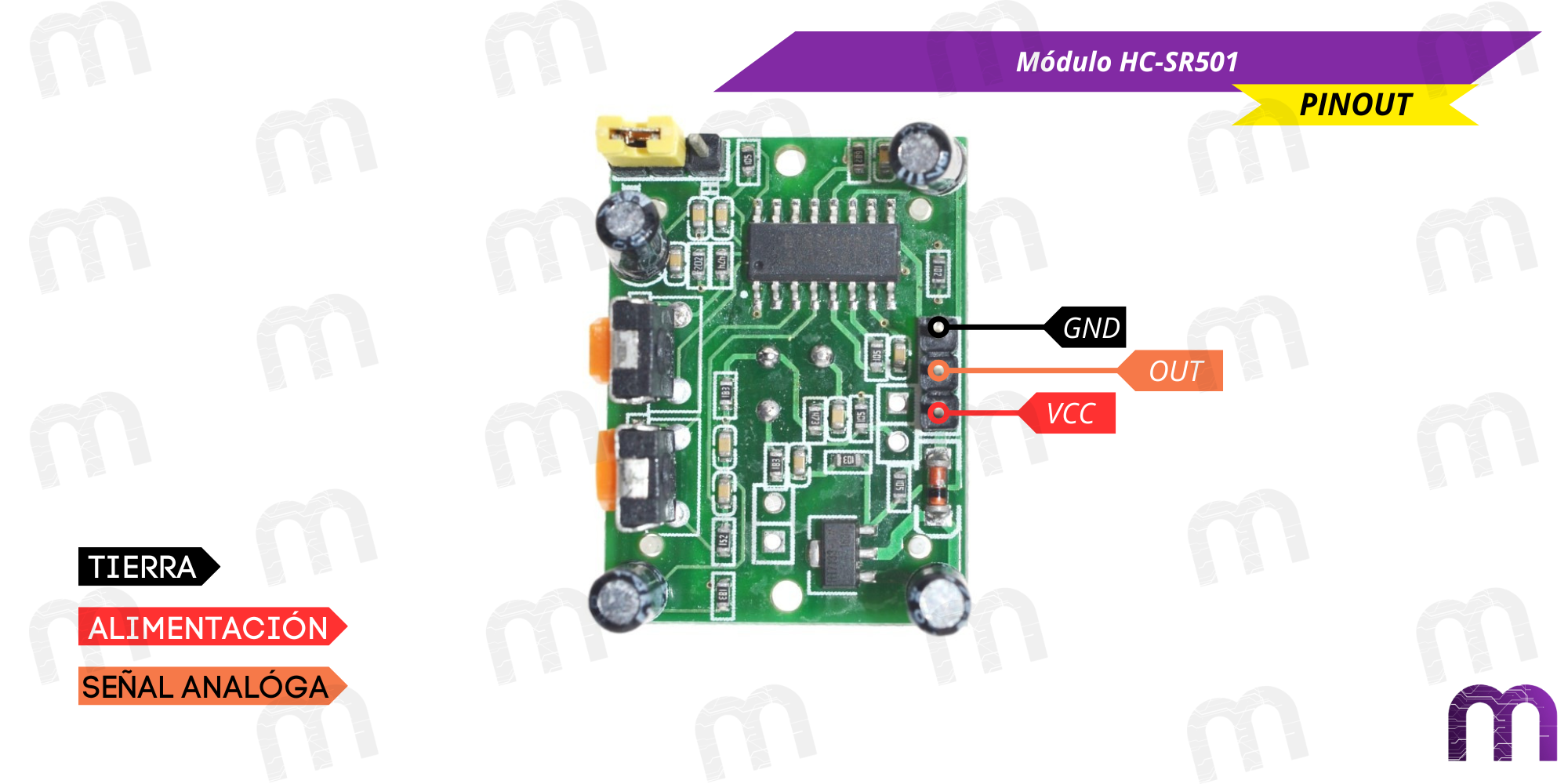

PinOut

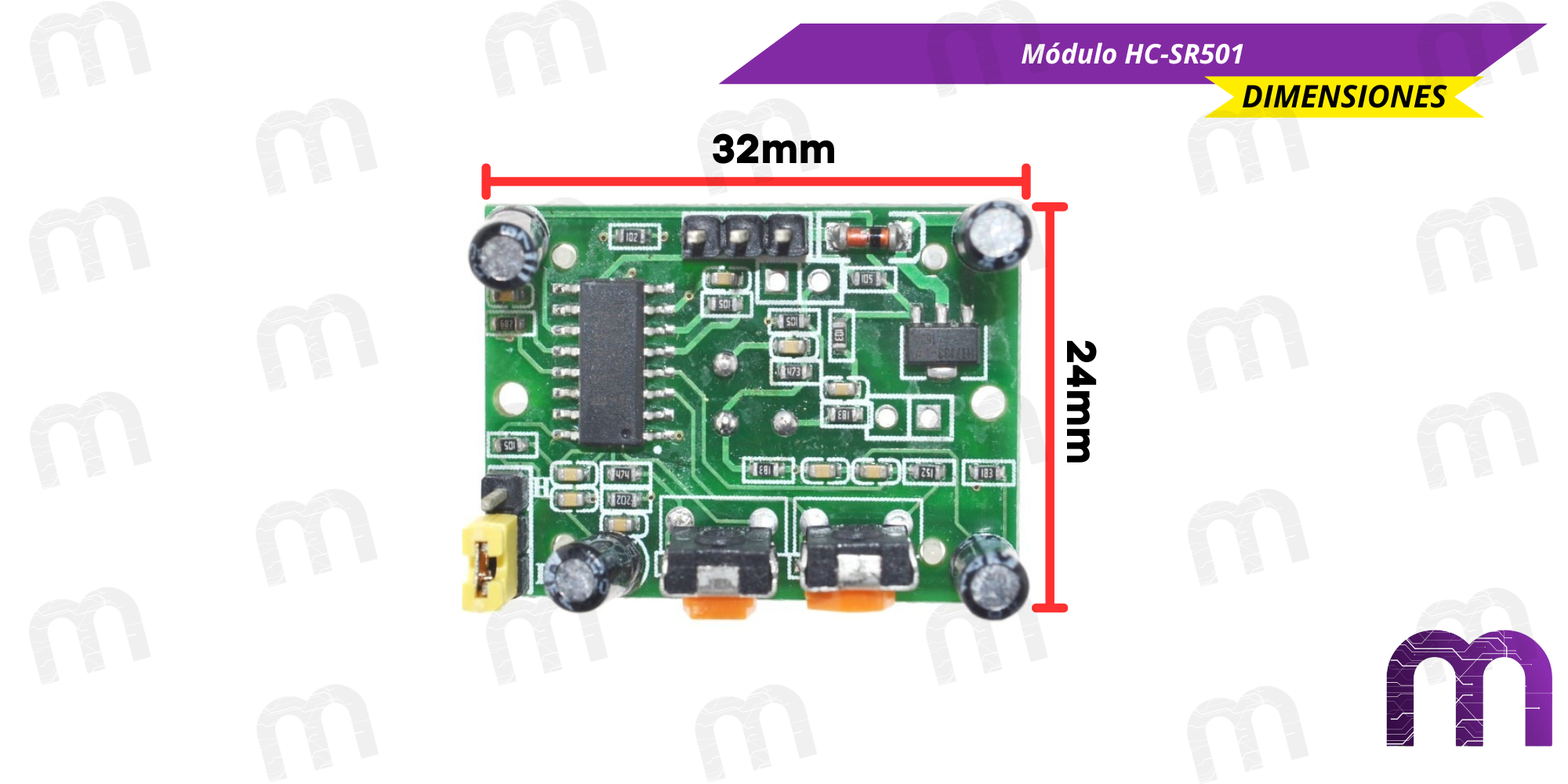

Dimensiones

Información Adicional

Aplicaciones

• Productos de Seguridad: Sistemas de alarma y vigilancia.
• Iluminación Automática: Encendido/apagado automático basado en la presencia.
• Automatización y Control Industrial: Monitoreo y control en entornos industriales.
• Puertas y Timbres Automáticos: Activación por detección de movimiento.
• Juguetes Interactivos: Integración en dispositivos que responden al movimiento.

El módulo HC-SR501 es una opción popular para proyectos que requieren detección de movimiento debido a su bajo costo, facilidad de uso y versatilidad en diversas aplicaciones.
