Sensor flujo de agua 1″ caudal

Información

¿Qué es el Sensor de Flujo FS400A?

Un sensor de flujo o caudalímetro es un instrumento utilizado para medir el caudal de un fluido, es decir, la cantidad de líquido que circula a través de una tubería en una unidad de tiempo. Suelen colocarse directamente en la tubería y pueden medir el flujo en diferentes unidades como litros por minuto (L/min), litros por hora (L/h) o metros cúbicos por hora (m³/h).

El sensor de flujo de agua FS400A es un caudalímetro electrónico de tipo turbina, diseñado para medir caudal en tuberías de 1″ de diámetro. Es compatible con sistemas digitales como Arduino, PIC, Raspberry Pi y PLCs. Su funcionamiento se basa en una turbina que gira con el flujo de agua, activando un sensor de efecto Hall que emite una señal de pulsos proporcional al caudal. Se recomienda su uso en aplicaciones de domótica, monitoreo de consumo de agua y dispensadores automatizados.

Características

Este sensor FS400A cuenta con las siguientes características:

• Alimentación: 5V – 24V DC
• Salida digital (PWM) con onda cuadrada pulsante
• Rango de flujo: 1 – 60 L/min
• Presión de funcionamiento máxima: 1.2 MPa
• Temperatura de funcionamiento: -25°C a 80°C
• Precisión de hasta 10% con calibración
• Compatible con Arduino, PIC, Raspberry Pi y PLCs

Especificaciones

Especificación	Detalles
Modelo	FS400A
Voltaje de operación	5V – 24V DC
Consumo de corriente	15mA (5V)
Capacidad de carga	10mA (5VDC)
Salida	Onda cuadrada pulsante
Rango de flujo	1-60 L/min
Volumen promedio por pulso	3.47mL
Pulsos por litro	280
Factor de conversión	4.8
Rosca externa	1″ NPS
Presión de trabajo máxima	1.2MPa (12 bar)
Temperatura de funcionamiento	-25ºC a 80ºC
Material	Plástico color negro

Documentación

PinOut
Dimensiones

Información Adicional

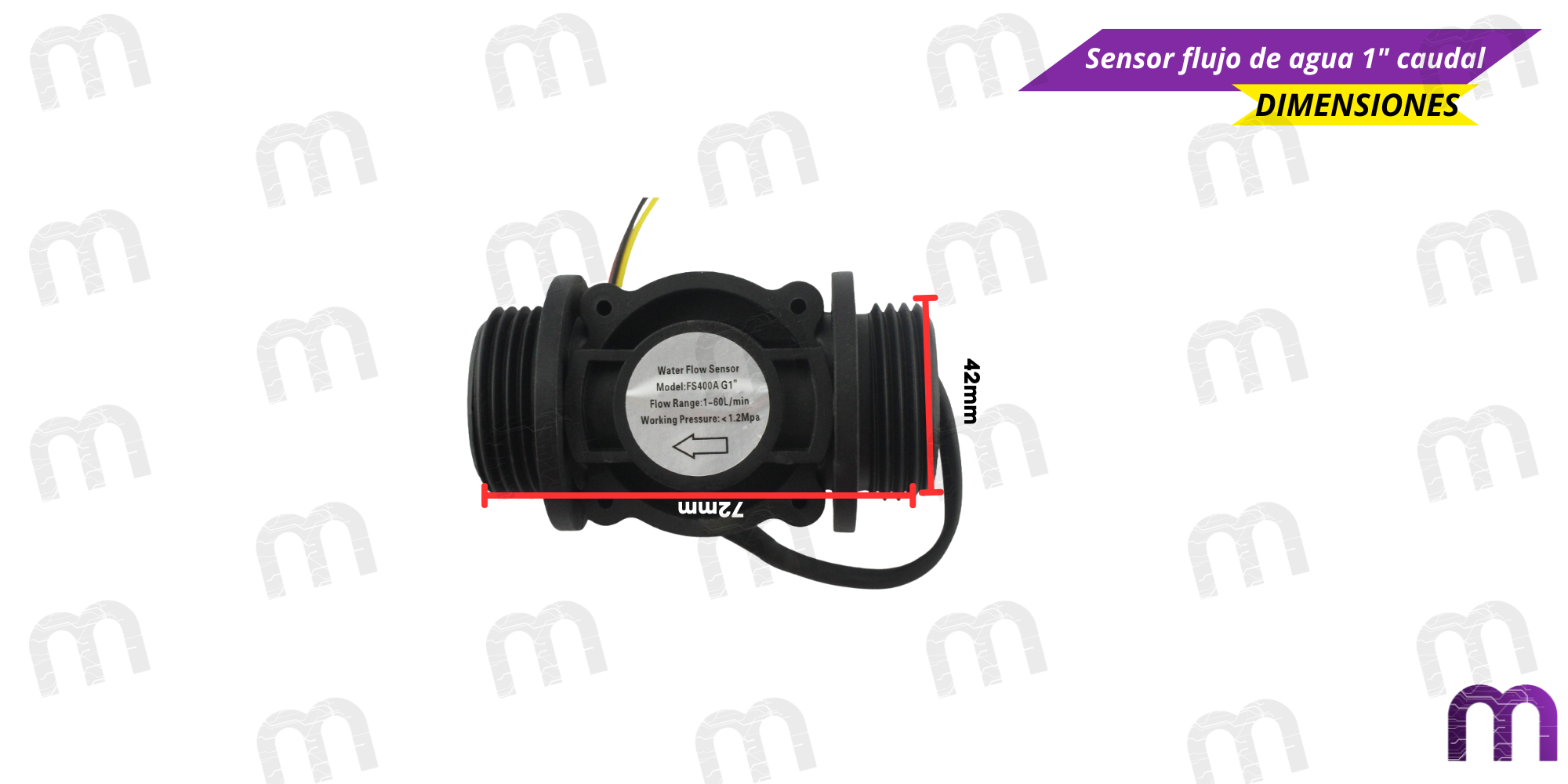

DIMENSIONES

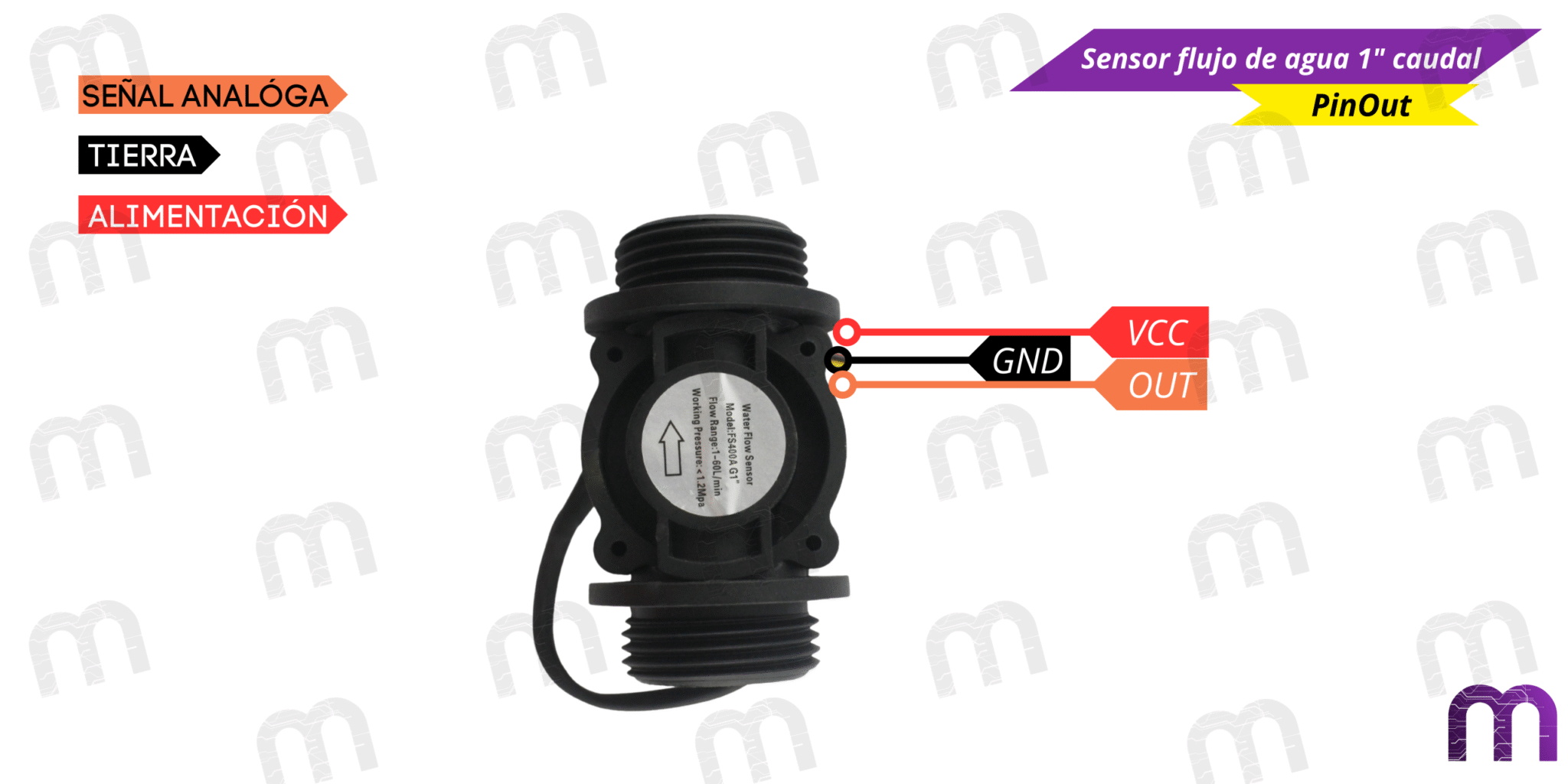

PINOUT

El sensor FS400A está compuesto por un cuerpo de válvula de plástico, un rotor y un sensor de efecto Hall. Cuando el fluido fluye a través del rotor, este gira y genera pulsos eléctricos proporcionales al caudal. Para una mejor precisión, se recomienda calibrar el sensor con volúmenes conocidos y utilizar interrupciones por hardware en Arduino para contar los pulsos.

Fórmula de cálculo: Flujo del agua en L/min = Pulsaciones del sensor (Hz) / 4.8

Enlaces Externos

Arduino + Sensor de flujo (por Proyectos con Arduino)

Arduino + Sensor de flujo agua (por Mecatronium)

Arduino + Sensor de flujo (por Hetpro)
