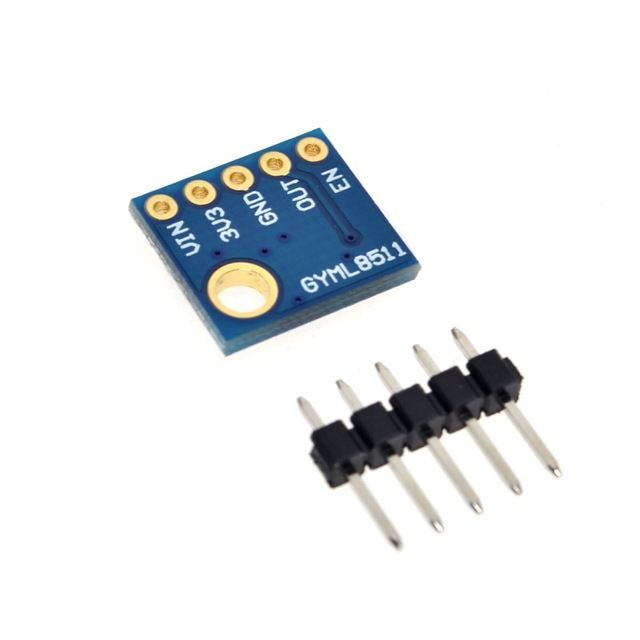

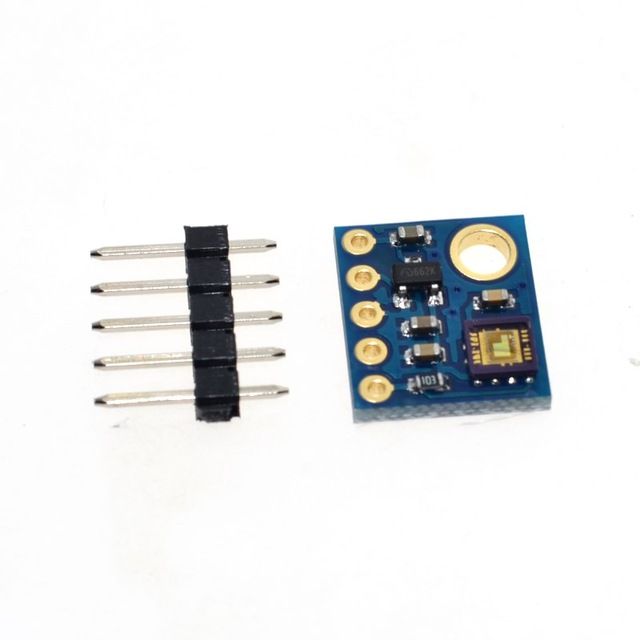

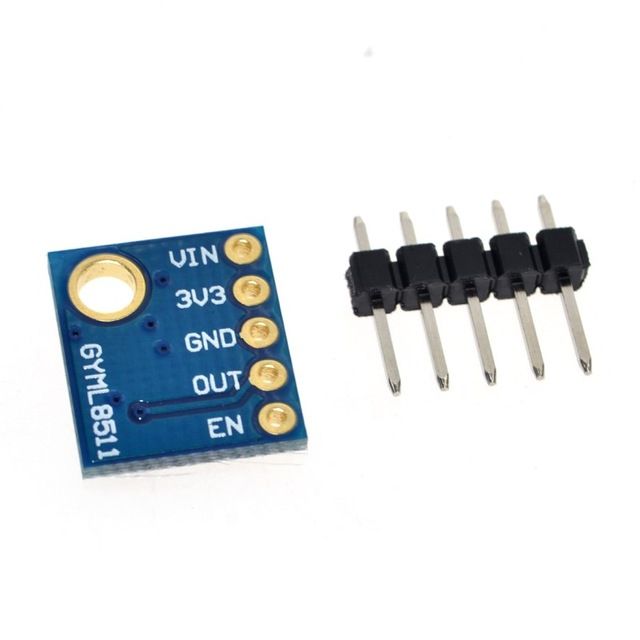

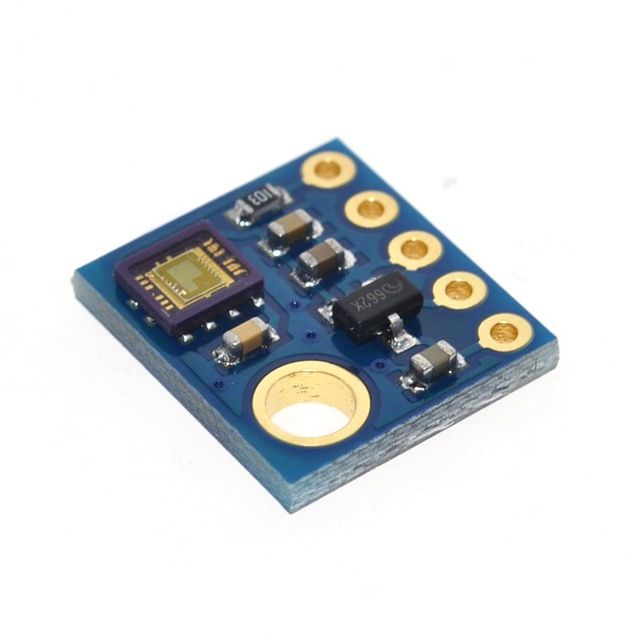

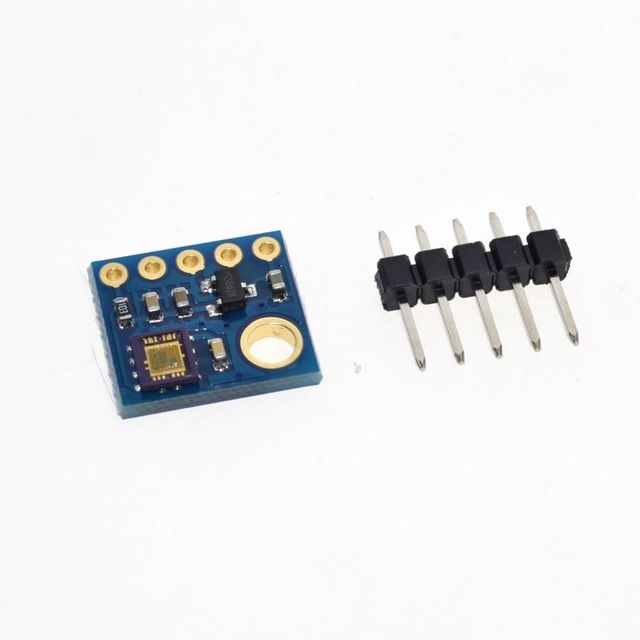

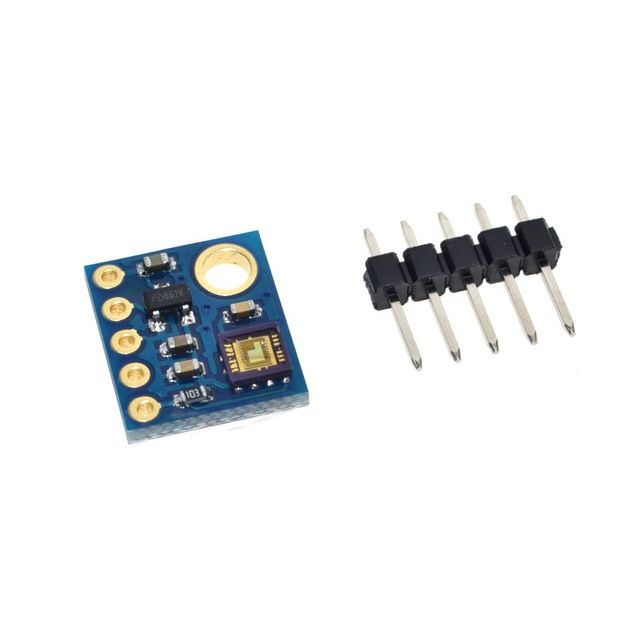

Sensor UV GYML8511 ultravioleta

Información

¿Qué es?

El GYML8511 es un módulo sensor diseñado para medir la intensidad de la luz ultravioleta en entornos interiores y exteriores. Incorpora el sensor ML8511, que utiliza tecnología SOI-CMOS para ofrecer una salida de voltaje analógico linealmente relacionada con la intensidad UV detectada. Este sensor es especialmente útil en aplicaciones donde es crucial monitorear los niveles de radiación UV para proteger la salud humana o para procesos industriales sensibles a la luz UV.

¿Para qué sirve?

• Monitoreo de la intensidad de radiación UV en diversas aplicaciones.
• Desarrollo de dispositivos de advertencia contra la sobreexposición solar.
• Implementación en sistemas meteorológicos para registrar el índice UV.
• Control de procesos industriales que requieren medición precisa de luz UV.

¿Dónde se usa?

• Dispositivos portátiles y wearables para monitoreo personal de exposición solar.
• Estaciones meteorológicas y sistemas de monitoreo ambiental.
• Equipos de laboratorio y aplicaciones industriales que involucran procesos fotoquímicos.

¿Con qué se puede usar?

• Compatible con microcontroladores como Arduino, ESP32, Raspberry Pi y otros que dispongan de entradas analógicas para leer la señal de salida del sensor.

Especificaciones

Especificación	Detalles
Rango de Longitud de Onda	280 nm a 390 nm (UVB y UVA)
Voltaje de Operación	3.3V a 5V
Consumo de Corriente	300 µA típico en operación; 0.1 µA en modo de espera
Salida	Voltaje analógico proporcional a la intensidad UV (mW/cm²)
Dimensiones del Módulo	13 mm x 11 mm x 2 mm
Temperatura de Operación	-20°C a 70°C
Sensibilidad Máxima	Pico de sensibilidad a 365 nm
Tipo de Sensor	Fotodiodo sensible a UV-A y UV-B con amplificador operacional integrado

Documentación

DataSheet

PinOut

Dimensiones

Información Adicional

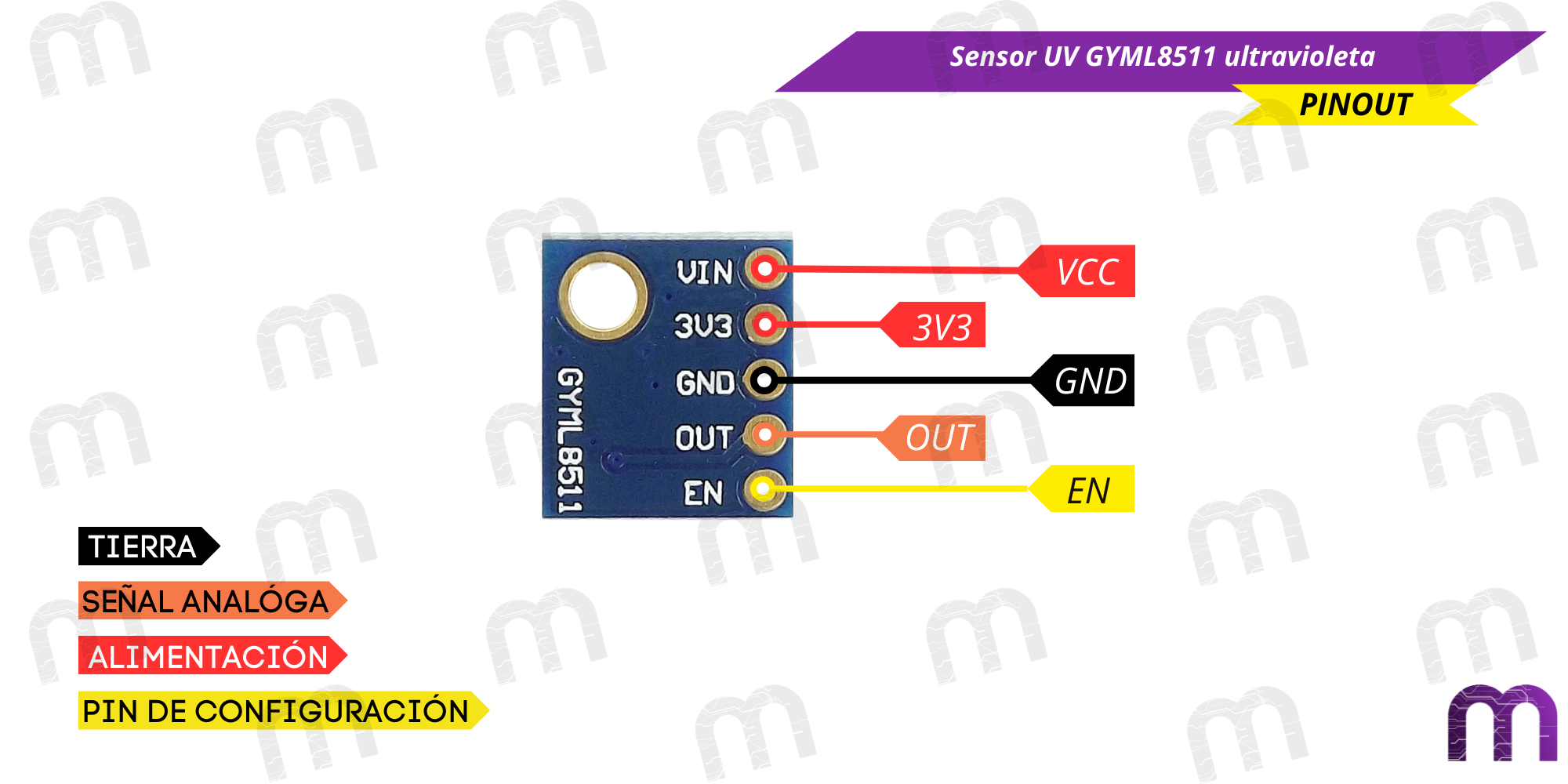

Pinout

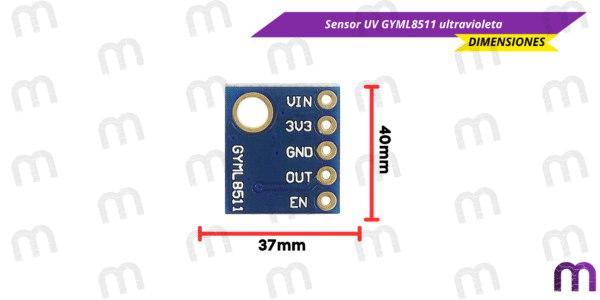

Dimensiones

Principio de Funcionamiento

El sensor ML8511 integrado en el módulo GYML8511 detecta la radiación UV mediante un fotodiodo sensible a las bandas UVA y UVB. La corriente generada por el fotodiodo es convertida en un voltaje analógico gracias al amplificador operacional interno. Este voltaje es linealmente proporcional a la intensidad de la radiación UV incidente, permitiendo a los microcontroladores medir con precisión los niveles de UV al leer la señal analógica.

Usos y Aplicaciones

• Dispositivos de Advertencia Solar: Creación de gadgets que alertan al usuario sobre niveles peligrosos de exposición UV para prevenir quemaduras solares.
• Monitoreo Ambiental: Implementación en estaciones meteorológicas para registrar y reportar el índice UV en tiempo real.
• Control de Procesos Industriales: Supervisión de procesos que requieren control preciso de la exposición a la luz UV, como la curación de materiales fotosensibles.
• Equipos Médicos y de Laboratorio: Utilización en dispositivos que miden la dosis de UV en tratamientos terapéuticos o en investigaciones científicas.
