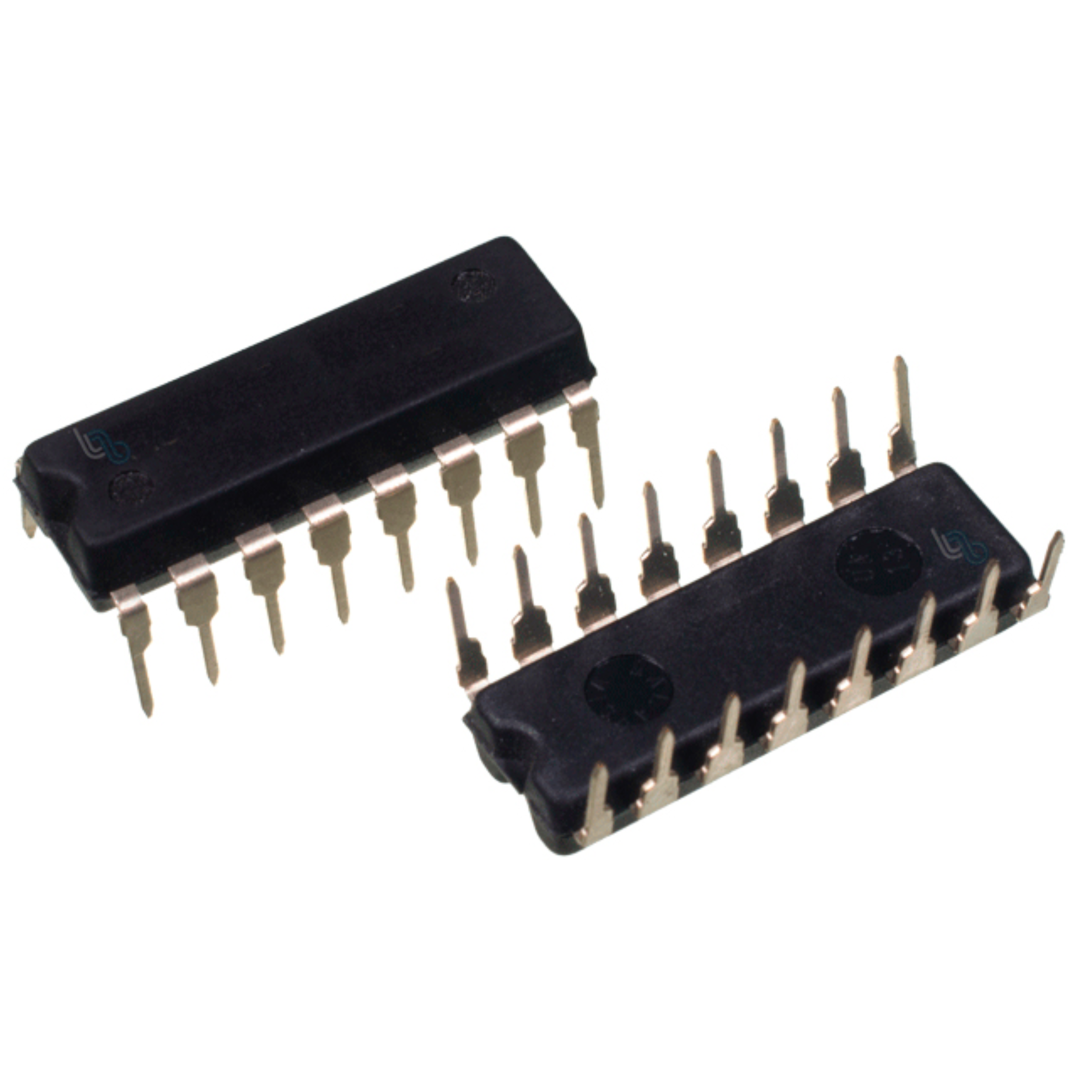

SN74LS148N Codificador
$ 990 IVA incluido
El SN74LS148N es un codificador de prioridad de 8 a 3 líneas. Convierte 8 entradas a una salida binaria de 3 bits, dando prioridad a la entrada de mayor orden. Ideal para compresión de datos y codificación de teclados. Encapsulado PDIP-16, compatible con lógica TTL.
✅ Boleta y factura
- 🚚 Ver política de despachos debajo de la descripción
Hay existencias
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
El SN74LS148N es un codificador de prioridad de 8 a 3 líneas de alta velocidad que pertenece a la familia lógica TTL de baja potencia (Low-Power Schottky). Su función principal es convertir 8 líneas de entrada de datos activas en nivel bajo a 3 líneas de salida binarias (octales), también activas en nivel bajo. Este circuito integrado da prioridad a la entrada de mayor orden, asegurando que solo la entrada activa de mayor valor sea codificada. Es ideal para aplicaciones que requieren la compresión de múltiples señales de entrada en un formato codificado, como en la selección de rangos, la codificación de teclados y la conversión de códigos.
Gracias a sus entradas y salidas compatibles con TTL y su capacidad de expansión en cascada sin necesidad de circuitería externa, el SN74LS148N es un componente versátil y eficiente para el diseño de sistemas digitales. Su encapsulado estándar PDIP-16 facilita su montaje en placas de prototipo y sistemas de producción.
Especificaciones Máximas
| Parámetro | Valor |
|---|---|
| Voltaje de Alimentación (Vcc) | 7 V |
| Voltaje de Entrada (VI) | 7 V |
| Rango de Temperatura de Operación | 0°C a +70°C |
| Rango de Temperatura de Almacenamiento | -65°C a +150°C |
Características de Operación Recomendadas
| Característica | Valor |
|---|---|
| Voltaje de Alimentación (Vcc) | 4.75 V a 5.25 V |
| Corriente de Salida de Nivel Alto (IOH) | -400 µA |
| Corriente de Salida de Nivel Bajo (IOL) | 8 mA |
| Frecuencia de Reloj Máxima | 35 MHz |
Características Adicionales
| Característica | Valor Típico |
|---|---|
| Tiempo de Retardo de Propagación (Entrada a Salida) | 15 ns |
| Tipo de Lógica | Priority Encoder |
| Número de Líneas de Entrada | 8 |
| Número de Líneas de Salida | 3 |
| Familia Lógica | LS |
| Encapsulado | PDIP-16 |
Preguntas Frecuentes
¿Cuál es la función principal del SN74LS148N?
El SN74LS148N es un codificador de prioridad de 8 a 3 líneas. Esto significa que monitorea 8 líneas de entrada y cuando una o más están en estado bajo (activas), la salida representa en código binario de 3 bits cuál es la entrada activa de mayor prioridad (la de mayor número). Si ninguna entrada está activa, las salidas estarán en estado alto.
¿Cuál es la diferencia entre un codificador normal y un codificador de prioridad como el SN74LS148N?
Un codificador estándar requiere que solo una entrada esté activa a la vez para funcionar correctamente. En cambio, un codificador de prioridad como el SN74LS148N puede manejar múltiples entradas activas simultáneamente, ignorando todas excepto la que tiene la prioridad más alta asignada, lo que evita salidas ambiguas o incorrectas.
¿Se pueden conectar varios SN74LS148N para codificar más de 8 líneas?

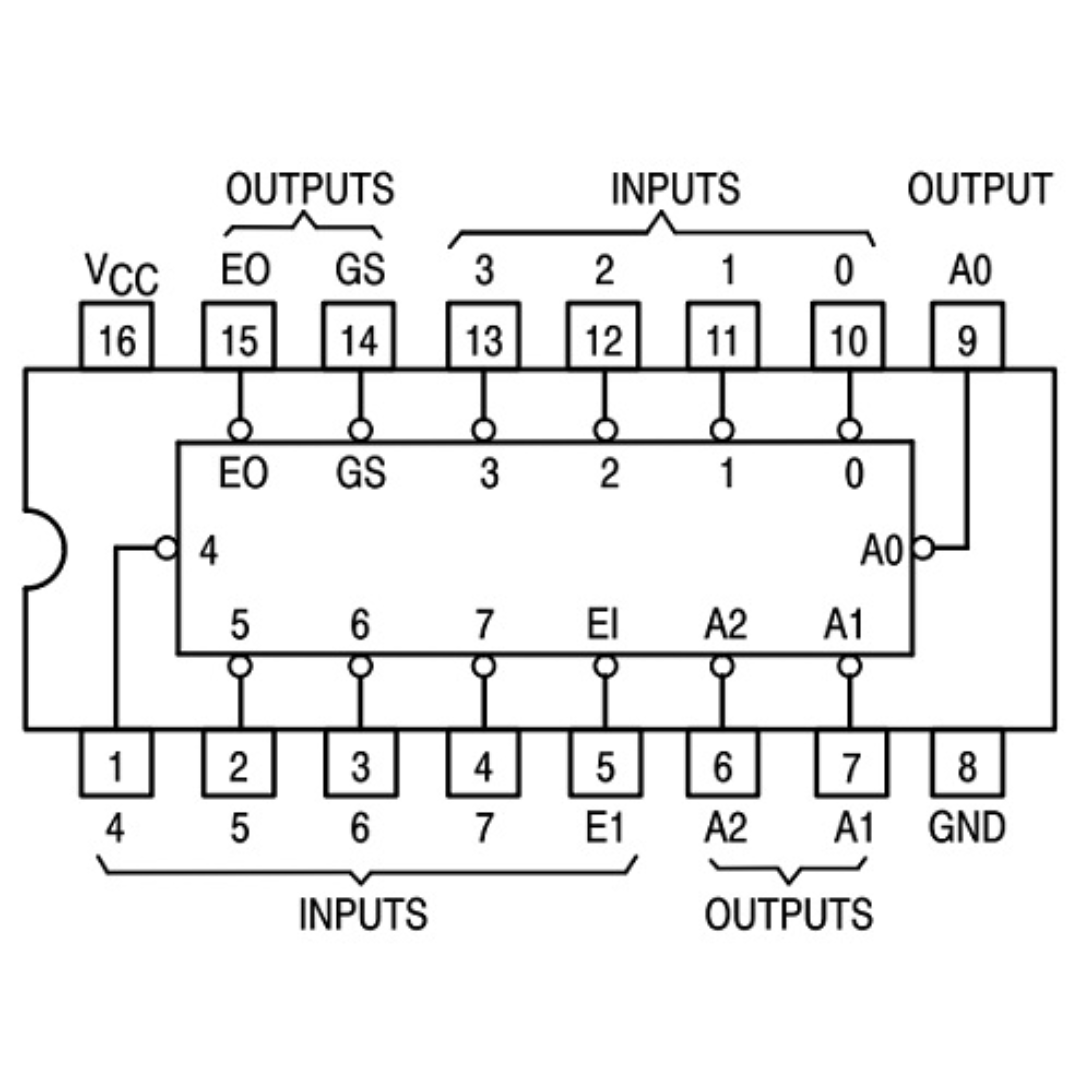

Sí, el SN74LS148N está diseñado para ser expandible. Utilizando la entrada de habilitación (Enable Input, EI) y la salida de habilitación (Enable Output, EO), se pueden conectar varios circuitos en cascada para codificar 16, 24 o más líneas sin necesidad de componentes lógicos externos adicionales.
¿Existe algún reemplazo o equivalente directo para el SN74LS148N?
Sí, un equivalente común es el 74HC148. Este es un codificador de prioridad con la misma distribución de pines y tabla de verdad, pero pertenece a la familia lógica CMOS (HC), lo que le confiere un menor consumo de energía y un rango de voltaje de operación más amplio (2V a 6V), aunque se deben considerar las diferencias en los niveles de voltaje de entrada y salida al reemplazar un componente LS por uno HC en un circuito existente.
¿Cómo se interpreta la tabla de verdad del SN74LS148N si las entradas y salidas son activas en bajo?
En la tabla de verdad, una ‘L’ (Low) en una entrada indica que está activa. Las salidas (A2, A1, A0) también se representan en nivel bajo. Por ejemplo, si la entrada ‘7’ (la de mayor prioridad) está en ‘L’, las salidas serán L, L, L, que es el binario para 7 en lógica negada. Si solo la entrada ‘3’ está en ‘L’, las salidas serán H, L, L, que es el binario para 3 en lógica negada (100 se convierte en 011, y al negar bit a bit es HLL). Las salidas GS y EO también se activan (nivel bajo) para indicar que al menos una entrada está activa.
