Arduino uno r3 original

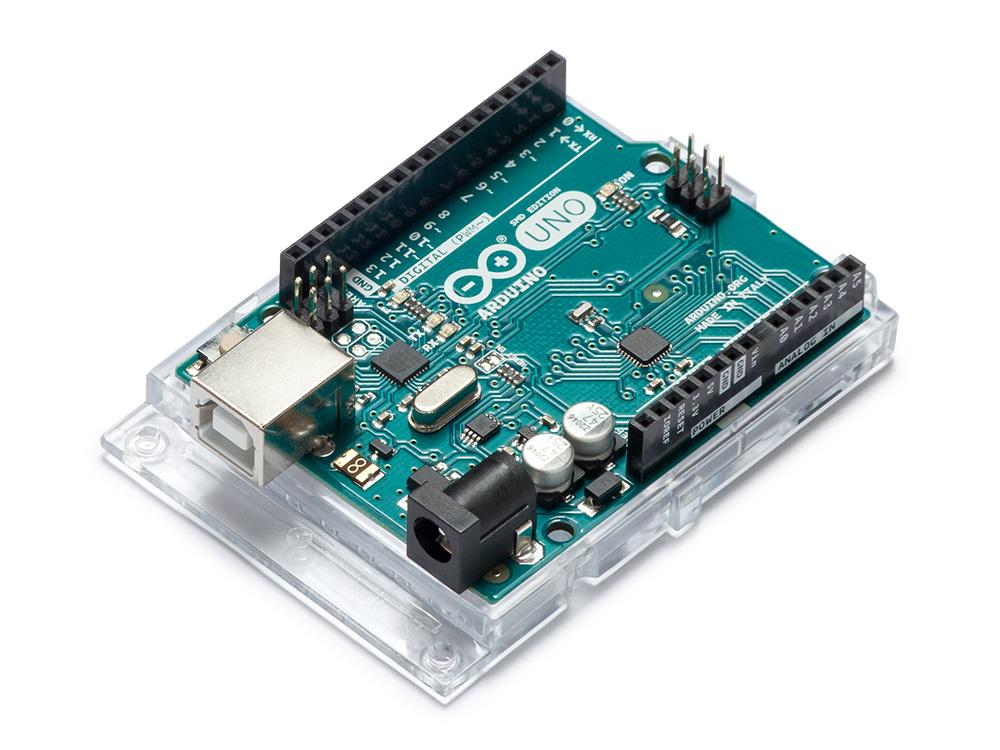

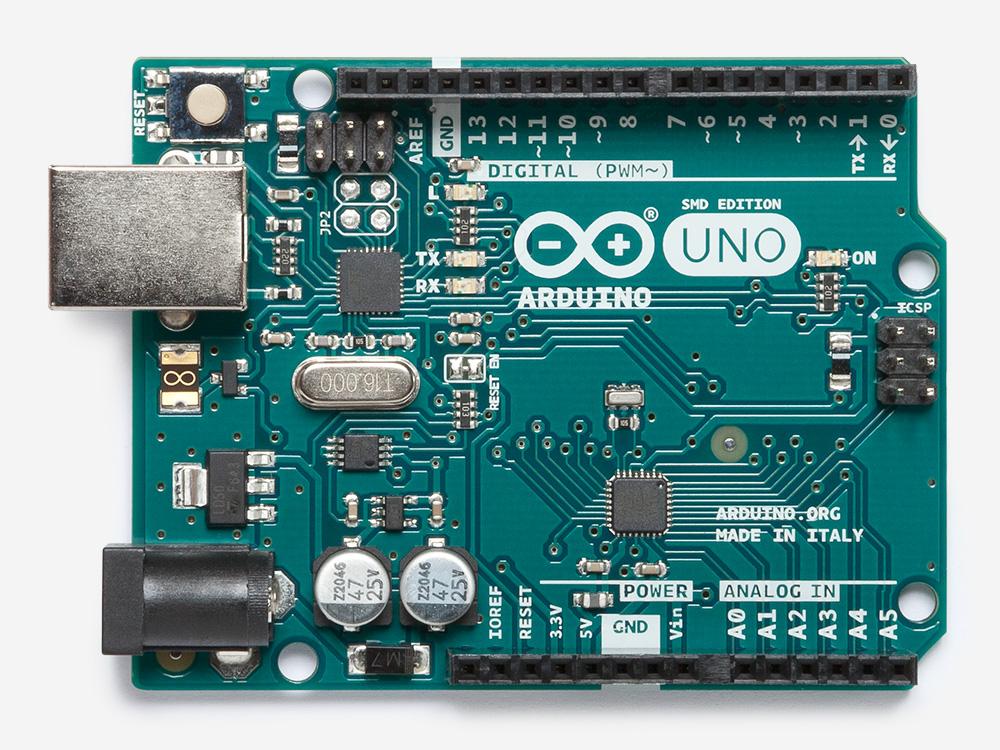

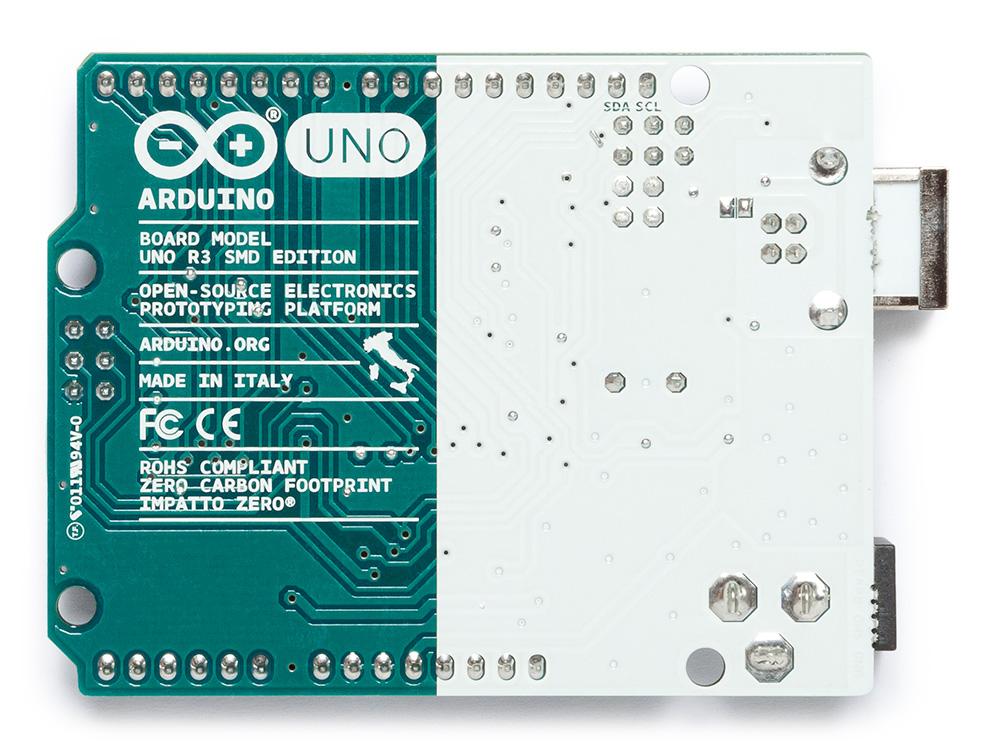

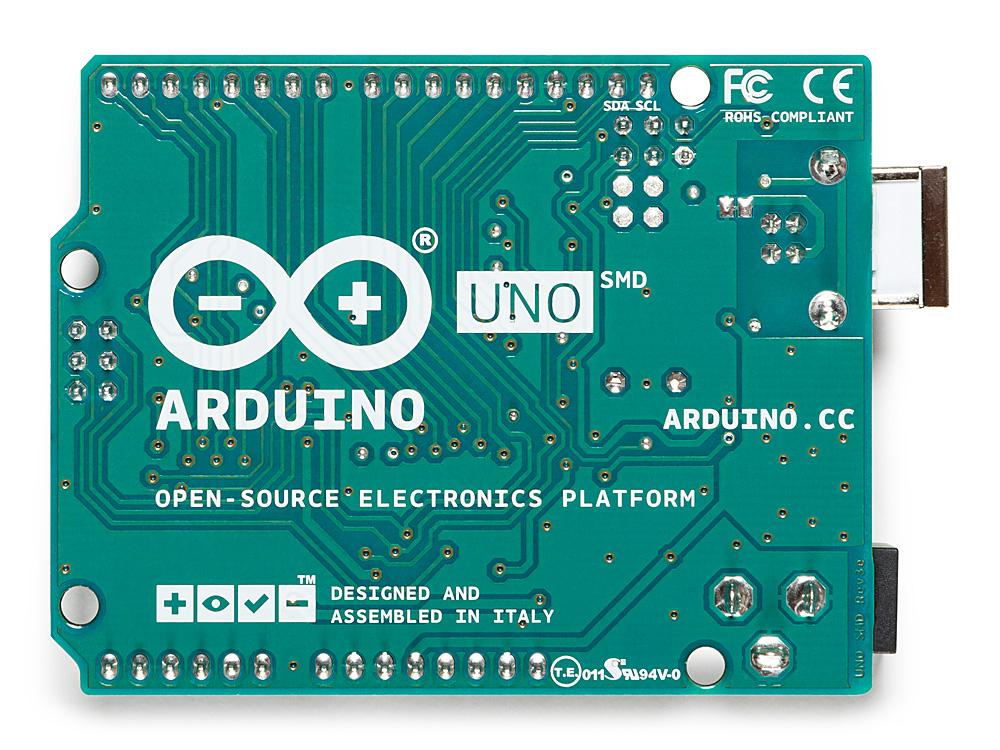

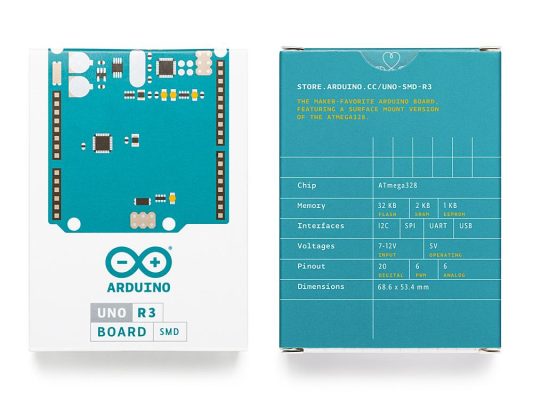

El Arduino Uno Rev3 SMD es una placa microcontroladora basada en el ATmega328, diseñada para brindar potencia y versatilidad en proyectos electrónicos. Con 14 pines digitales de entrada/salida (6 de ellos para salidas PWM), 6 entradas analógicas, y un resonador cerámico de 16 MHz, ofrece un rendimiento sólido para una variedad de aplicaciones.

Este modelo, parte de la serie Uno y designado como Rev3, presenta mejoras significativas. Destacan el convertidor USB a serie ATmega16U2, reemplazando al 8U2, y un circuito RESET más robusto. Estas mejoras contribuyen a una comunicación más eficiente y una mayor estabilidad en el funcionamiento del microcontrolador.

El nombre «Uno» simboliza la singularidad y marca la anticipada versión 1.0 de Arduino. Este modelo, junto con la versión 1.0, se posiciona como la referencia en la plataforma Arduino, estableciendo estándares para futuros desarrollos. Es el último de la serie de placas Arduino con conexión USB y esencial para proyectos de desarrollo y educativos.

Características Clave:

• Microcontrolador ATmega328P: Ofrece 32 KB de memoria flash y 2 KB de SRAM para proyectos robustos.
• Operación a 5V: Con amplio soporte para voltajes de entrada recomendados entre 7-12V y límite de 6-20V.
• Pines de Entrada/Salida: 14 digitales (6 PWM) y 6 analógicos, proporcionando flexibilidad para conexiones y control.
• Conversor USB a Serie ATmega16U2: Mejora la comunicación y la compatibilidad con el software.
• Diseño R3: Incluye nuevas funciones como pines SDA y SCL para comunicación TWI, así como un circuito RESET más sólido.
• Tamaño Compacto: Con dimensiones de 68.6 mm x 53.4 mm y peso de 25 g, es ideal para proyectos compactos y portátiles.
• Fácil Programación: Compatible con el entorno de desarrollo Arduino Software (IDE) para una programación sencilla.

Programación y Comunicación:

• Flujo de Reset Automático: Permite la programación sin necesidad de pulsar el botón de reset, facilitando la carga de código.
• Puertos de Comunicación: Incluye comunicación UART TTL a través de pines digitales 0 (RX) y 1 (TX), así como soporte para I2C y SPI.
• Circuito de Reset Mejorado: Garantiza una mayor robustez en la función de reset del microcontrolador.

Fuente de Alimentación:

• Flexible: Puede ser alimentado a través de conexión USB o mediante una fuente externa de 7-12V.
• Protección de Puerto USB: Incorpora un fusible polimérico reseteable que protege los puertos USB de cortocircuitos y sobrecorrientes.

Uso Versátil:

• Proyectos Educativos y Profesionales: Perfecto para aprendices y expertos en electrónica, apto para una amplia gama de proyectos.
• Compatible con Shields: Diseñado para adaptarse a escudos (shields) que se ajustan automáticamente al voltaje proporcionado por la placa.

El Arduino Uno Rev3 SMD combina potencia, versatilidad y facilidad de uso, haciéndolo indispensable para entusiastas, educadores y profesionales de la electrónica. Desde proyectos básicos hasta desarrollos avanzados, este modelo representa la esencia de la innovación en la comunidad Arduino.

Documentación

Datasheet

esquematico

Preguntas Frecuentes

¿Qué es el Arduino UNO R3 SMD y por qué se considera una placa microcontroladora de referencia?

El Arduino UNO R3 SMD es una placa microcontroladora basada en el chip ATmega328P, diseñada para ser una plataforma accesible y potente para proyectos de electrónica. Se considera una referencia en la comunidad Arduino debido a su versatilidad, facilidad de uso y amplio soporte, sirviendo como punto de partida para innumerables proyectos educativos y profesionales.

¿Cuáles son las principales características técnicas de esta placa Arduino UNO R3 SMD?

La placa cuenta con el microcontrolador ATmega328P, ofreciendo 32KB de memoria Flash para el programa y 2KB de SRAM. Opera a 5V, con un rango de voltaje de entrada recomendado de 7-12V (y un límite de 6-20V). Dispone de 14 pines digitales de entrada/salida (de los cuales 6 pueden usarse como salidas PWM), 6 entradas analógicas, y un conversor USB a serie ATmega16U2, además de pines dedicados para comunicación TWI (SDA/SCL) y SPI.

¿Qué mejoras ofrece la versión Rev3 SMD en comparación con modelos anteriores o revisiones no SMD?

La revisión R3 introduce mejoras como la inclusión de pines SDA y SCL para comunicación I2C, un circuito RESET más robusto para facilitar la carga de código, y en este caso específico, el uso del microcontrolador ATmega328P en formato SMD (Surface Mount Device). El ATmega16U2 como conversor USB a Serie también es una mejora respecto a versiones anteriores que utilizaban el ATmega8U2, ofreciendo una comunicación más eficiente y estable.

¿Cómo se programa el Arduino UNO R3 SMD y qué tipo de comunicación admite?

Se programa utilizando el entorno de desarrollo Arduino Software (IDE) a través de una conexión USB. La placa admite comunicación serial (UART TTL) en los pines digitales 0 (RX) y 1 (TX), además de los protocolos I2C y SPI para interactuar con otros componentes y sensores. Su función de «Flujo de Reset Automático» permite cargar código sin necesidad de pulsar el botón de reset.

¿Qué opciones de alimentación tiene el Arduino UNO R3 SMD y cómo se protege contra sobrecargas?

La placa puede ser alimentada tanto a través de la conexión USB como mediante una fuente de alimentación externa (7-12V). Incluye un fusible polimérico reseteable en el puerto USB que protege la placa contra cortocircuitos y sobrecorrientes, ofreciendo una capa adicional de seguridad.

¿Para qué tipo de proyectos es más adecuado este Arduino UNO R3 SMD?

Este modelo es ideal para una amplia gama de proyectos, desde principiantes que se inician en la electrónica y la robótica, hasta desarrolladores experimentados que necesitan una plataforma fiable para prototipado. Su versatilidad lo hace perfecto para proyectos educativos, automatización, control de dispositivos, creación de sensores, o cualquier aplicación que requiera interactuar con el mundo físico a través de la programación.
