Arduino Uno R3 Compatible ATmega16U2 DIP
$ 9.990 IVA incluido
Placa compatible con la Arduino UNO R3, con ATmega328P en formato DIP sobre zócalo y ATmega16U2 como puente USB, los mismos chips de la original: el computador la reconoce como Arduino Uno sin instalar driver. Compatible con el IDE, las librerías y los shields del formato UNO R3 de 5 V. No incluye cable USB.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
Precios por Volumen
Lleva más, paga menos automáticamente.| Desde 10 unids. | -5% | $ 9.491 c/u |
| Desde 20 unids. | -8% | $ 9.191 c/u |
| Desde 40 unids. | -12% | $ 8.791 c/u |
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Ficha técnica (PDF)5 páginas, revisión 1
Otros que te podrían interesar

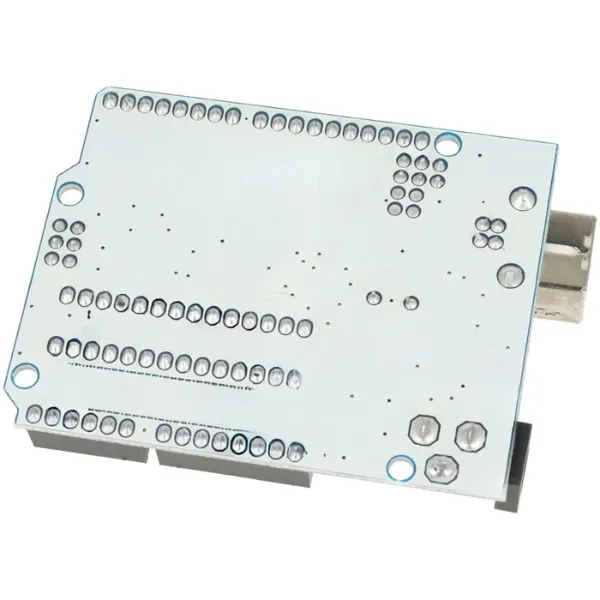

Arduino Uno R3 compatible con ATmega16U2
Placa compatible con la Arduino UNO R3, con los mismos dos chips principales que la original: el microcontrolador ATmega328P en formato DIP, sobre un zócalo que permite sacarlo y reemplazarlo, y el ATmega16U2 como puente USB. Por eso el computador la reconoce como Arduino Uno sin instalar el driver CH340 que piden otras placas compatibles.
Es compatible con el IDE, las librerías y los shields del formato UNO R3 de 5 V. Trae los pines SDA y SCL junto a AREF, y el pin IOREF junto a RESET, que indica a los shields el voltaje de trabajo de la placa. Se programa en el lenguaje de Arduino, basado en C y C++, con el IDE de código abierto para Windows, macOS y Linux.
Microcontrolador y memoria
| Microcontrolador | ATmega328P en formato DIP, sobre zócalo (extraíble) |
| Velocidad de reloj | 16 MHz |
| Memoria flash | 32 KB, de los que el bootloader ocupa 0,5 KB |
| SRAM | 2 KB |
| EEPROM | 1 KB |
Pines
| Pines digitales | 14, de los cuales 6 tienen salida PWM |
| Entradas analógicas | 6 |
| Nivel lógico | 5 V; los módulos de 3,3 V se conectan con un conversor de nivel |
| Corriente por pin | 20 mA recomendado; 40 mA es el máximo absoluto del ATmega328P |
USB y alimentación
| Puente USB | ATmega16U2 con firmware estándar: se reconoce como Arduino Uno (VID 2341, PID 0043) |
| Conector USB | USB B; el cable no viene incluido |
| Alimentación por USB | 5 V |
| Voltaje de entrada recomendado | 7 a 12 V por el jack DC o por el pin VIN |
| Jack DC | Centro positivo |
| Condensadores de entrada | 35 V |
¿Dudas entre esta y las otras UNO? En la comparación de placas Arduino UNO están las diferencias de chip USB, memoria y alimentación entre la R3, la R4 WiFi y la UNO Q.
Preguntas frecuentes
¿Qué cable necesito para conectarla y programarla?
Un cable USB A a USB B. La placa se conecta al computador por su conector USB B, el cuadrado, y por ese mismo cable la programas y recibe los 5 V con que funciona. Si el computador no la detecta, prueba con otro cable, porque hay cables que solo cargan y no transmiten datos.
¿Es un Arduino original o una placa compatible?
Es una placa compatible con la Arduino UNO R3, no la placa original de Arduino. La serigrafía de la placa no trae el logo ni la palabra Arduino. Lleva los mismos dos chips principales que la original. El microcontrolador ATmega328P va en formato DIP sobre un zócalo, así que lo puedes sacar y reemplazar, y un ATmega16U2 maneja el USB. Se programa con el IDE de Arduino y recibe los shields del formato UNO R3. Trabaja con lógica de 5 V, así que un módulo con señales de 3,3 V se conecta a través de un conversor de nivel. No tiene WiFi ni Bluetooth.
¿Necesito instalar un driver para que el computador la reconozca?
No necesitas el driver CH340 que piden otras placas compatibles. El puente USB es un ATmega16U2 con el firmware estándar de Arduino, así que el computador la reconoce como Arduino Uno, igual que la original. En Mac y Linux no necesita driver, y en Windows su driver se instala junto con el IDE de Arduino. Si el puerto no aparece, prueba con otro cable que transmita datos y con otro puerto USB del computador. Al subir un programa, desconecta lo que tengas en los pines 0 y 1, porque son el puerto serie que la placa usa para comunicarse por USB.
¿Con qué voltaje la alimento? ¿Sirve una pila de 9 V o una fuente de 12 V?
Con 7 a 12 V por el conector redondo de alimentación o por el pin VIN, el rango que Arduino recomienda para la UNO R3. Una pila o una fuente de 9 V entran en ese rango, y 12 V es el máximo recomendado. Conectada al computador, la placa toma 5 V del USB y no necesita otra fuente. No la alimentes por los pines de 5 V o 3,3 V, porque ahí te saltas el regulador y puedes dañarla. Cada pin digital soporta hasta 20 mA, así que un motor o un relé se conectan a través de un driver o un módulo, nunca directo al pin.
