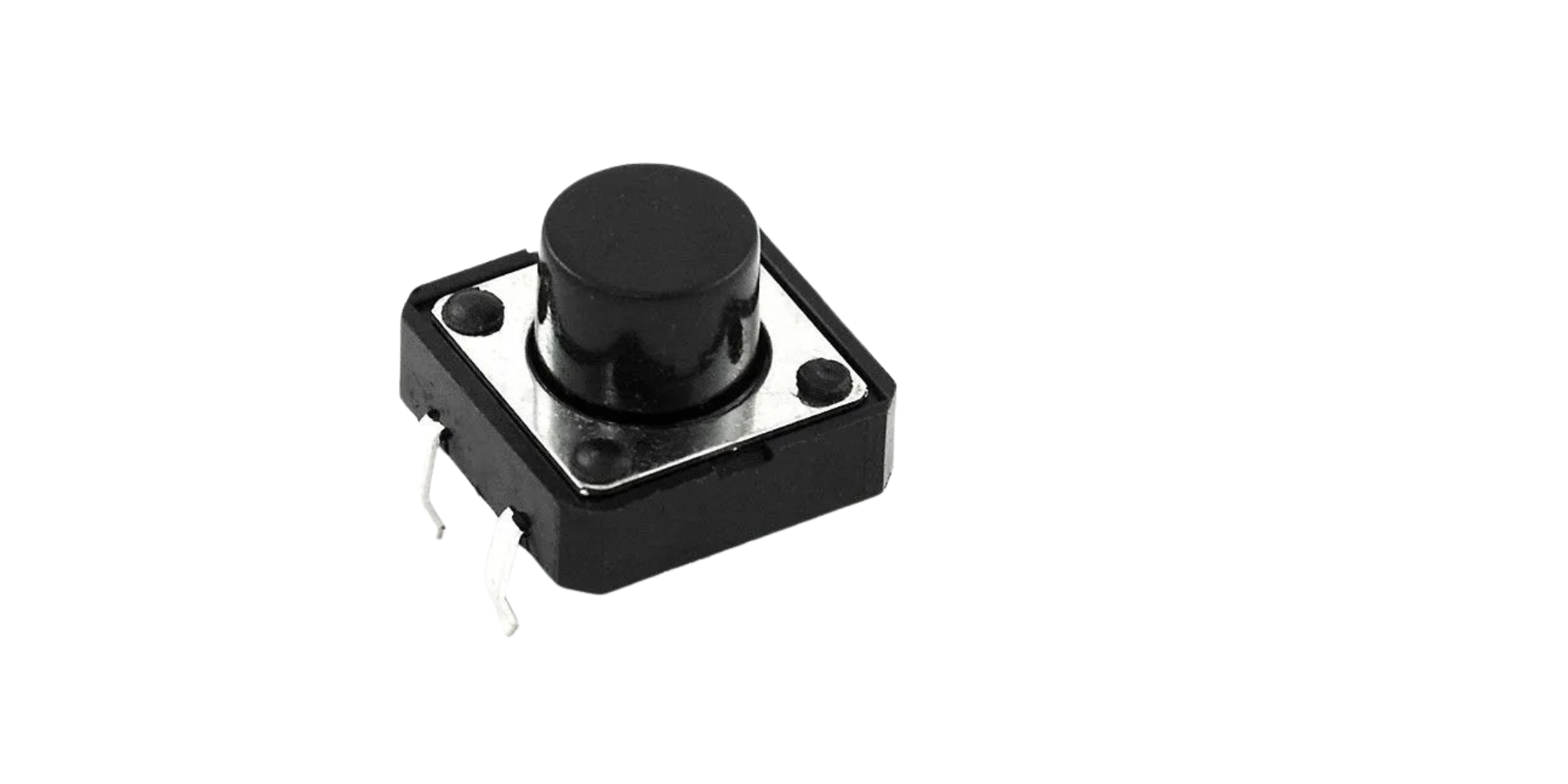

Boton pulsador switch de 4 pines push button 12x12x8mm

En los pulsadores táctiles (tact switches) de 4 pines como este modelo de 12x12mm, los pines están conectados internamente en dos pares. Generalmente, los dos pines de un lado más largo están conectados entre sí, y los dos pines del otro lado largo también están conectados entre sí. El mecanismo del interruptor real crea una conexión entre estos dos pares cuando se presiona el botón.
Para utilizarlo como un interruptor simple (SPST – Single Pole Single Throw, Normalmente Abierto):

1. Identifica los pares: Con un multímetro en modo continuidad, verifica qué pines tienen continuidad permanente entre sí (esos son un par).
2. Conexión: Utiliza un pin de un par y un pin del otro par (que no tengan continuidad en reposo). Por ejemplo, si los pines 1 y 2 son un par, y los pines 3 y 4 son otro par, puedes usar el pin 1 y el pin 3 (o el pin 1 y el 4, o el 2 y el 3, o el 2 y el 4) como los dos terminales de tu interruptor. Al presionar el botón, estos dos puntos se conectarán.

Esta configuración de 4 pines proporciona mayor estabilidad mecánica al montarlo en una PCB y redundancia en las conexiones.

Sí, la especificación de «Carga nominal: DC12V 0.1A (100mA)» indica que los contactos de este pulsador están diseñados para manejar de forma segura una corriente de hasta 0.1 Amperios (100 miliamperios) a un voltaje de hasta 12 Voltios DC. Esto significa que puedes usarlo para conmutar directamente cargas pequeñas que operen dentro de estos límites, como:

• LEDs individuales o series pequeñas de LEDs (siempre con su resistencia limitadora de corriente adecuada para que el total no exceda los 100mA).
• Pequeños motores DC de muy bajo consumo (verifica que su corriente de operación y, especialmente, su corriente de arranque no superen los 100mA).
• Bobinas de relés de muy bajo consumo (algunos relés pequeños para señal tienen bobinas que consumen menos de 100mA a 12V).

Sin embargo, para cargas inductivas como motores o relés, siempre es una buena práctica incluir un diodo de protección (flyback) en paralelo con la carga para suprimir picos de voltaje. Si tu carga supera los 100mA o los 12V, debes usar este pulsador para controlar la entrada de un circuito driver de mayor potencia (como un transistor o un módulo de relé).

Estas dos especificaciones se refieren a la calidad de los contactos del interruptor:

• Resistencia de Contacto (≤ 0.03Ω o 30mΩ): Es la resistencia eléctrica que presentan los contactos metálicos cuando el interruptor está cerrado (presionado). Un valor bajo como 0.03 Ohmios es muy bueno, ya que significa que habrá una caída de voltaje mínima a través del interruptor y se disipará muy poca potencia en los contactos cuando esté conduciendo corriente. Esto asegura una buena transferencia de señal o potencia (dentro de sus límites nominales).
• Resistencia de Aislamiento (≥ 100 MΩ): Es la resistencia eléctrica entre los terminales abiertos del interruptor (cuando no está presionado) y entre los terminales y el cuerpo del interruptor. Un valor alto como 100 Megaohmios es excelente, ya que indica que hay una fuga de corriente muy pequeña (prácticamente nula) a través del interruptor cuando está abierto, asegurando un buen aislamiento y que el circuito permanezca efectivamente abierto.

Ambas características son indicativas de un pulsador con buen rendimiento eléctrico para aplicaciones de señal y control de baja potencia.

Es muy importante interpretar estas especificaciones correctamente.

• El «Voltaje soportado: AC250V (50Hz) / MIN» (a menudo llamado Voltaje Dieléctrico Soportado o Hi-Pot) se refiere a la capacidad de aislamiento del cuerpo del interruptor y entre sus partes conductoras cuando está abierto. Indica que el material aislante puede soportar 250V AC por un minuto sin ruptura dieléctrica. Esto NO significa que el interruptor esté diseñado para conmutar cargas de 250V AC de forma rutinaria.
• La capacidad de conmutación real (la carga que puede interrumpir y establecer de forma segura y repetida) está dada por la «Carga nominal: DC12V 0.1A». Esta es la especificación que debes respetar para la operación continua y para la vida útil esperada del interruptor.

Por lo tanto, aunque el aislamiento del interruptor es bueno, debes limitarte a usarlo dentro de su carga nominal de DC12V y 0.1A. Usarlo para conmutar 250V AC, incluso con corrientes bajas, excedería sus capacidades de conmutación, podría causar arcos eléctricos peligrosos, y reduciría drásticamente su vida útil o llevaría a una falla prematura.

Una vida útil de 100,000 ciclos de actuación es una especificación común para pulsadores táctiles de buena calidad para uso general. Esta durabilidad lo hace adecuado para:

• La mayoría de las interfaces de usuario en dispositivos electrónicos de consumo.
• Proyectos de hobby y prototipado.
• Equipos de laboratorio o prueba con uso moderado.
• Botones de reset, configuración o funciones secundarias que no se presionan constantemente.

Factores que podrían afectar (reducir) la vida útil:

• Exceder la Carga Nominal: Conmutar corrientes o voltajes superiores a los especificados (DC12V, 0.1A) puede causar un desgaste acelerado de los contactos y una falla prematura.
• Fuerza de Actuación Excesiva: Aunque tiene una «Fuerza de actuación: 1.3 ±0.5N», aplicar una fuerza mucho mayor de la necesaria puede dañar el mecanismo interno.
• Condiciones Ambientales Extremas: Operar fuera del rango de temperatura especificado (-25°C a +85°C) o en ambientes muy corrosivos o con mucho polvo (si no está sellado) puede afectar los materiales y contactos.
• Frecuencia de Uso Muy Alta: Si se usa en una aplicación donde se presiona muchas veces por minuto de forma continua, el límite de 100,000 ciclos se alcanzará más rápido.

Para un uso dentro de sus especificaciones, 100,000 ciclos representan una vida útil considerable para muchas aplicaciones.

Las dimensiones «12x12x8mm» para este tipo de pulsador táctil generalmente se refieren a:

• 12x12mm: El largo y ancho del cuerpo cuadrado del interruptor.
• 8mm: La altura total del interruptor, desde la base de los pines hasta la parte superior del actuador (el botón que se presiona).

Este tamaño es común para pulsadores de montaje en PCB (Placa de Circuito Impreso). Los pines suelen tener un espaciado estándar (a menudo 2.54mm o múltiplos, aunque debes verificar la disposición exacta para el diseño del PCB) que permite su inserción y soldadura en placas perforadas o PCBs diseñadas a medida.
Para el uso en protoboards (breadboards):

• Si los pines están adecuadamente espaciados y son lo suficientemente largos y delgados, pueden insertarse directamente en una protoboard para experimentación. Los pulsadores de 12x12mm a menudo tienen pines que se adaptan bien a las protoboards.

Sus dimensiones lo hacen un componente manejable tanto para prototipado como para diseños finales en PCB.

Para usar este pulsador como entrada a un microcontrolador (asumiendo que es un interruptor Normalmente Abierto – NO):

1. Conecta un terminal del pulsador (ej. un pin de un par) a un pin de entrada digital del microcontrolador.
2. Conecta el otro terminal del pulsador (ej. un pin del otro par) a Tierra (GND).
3. Es esencial usar una resistencia pull-up para asegurar que el pin de entrada del microcontrolador tenga un estado lógico definido (ALTO) cuando el botón no está presionado. Sin esto, el pin estaría «flotando».
   • Pull-up Interna del Microcontrolador: Muchos microcontroladores (incluyendo Arduino y ESP32) tienen resistencias pull-up internas que puedes habilitar. En Arduino IDE: pinMode(buttonPin, INPUT_PULLUP);. Cuando el botón no está presionado, el pin leerá ALTO. Al presionarlo, el pin se conecta a GND y leerá BAJO. Esta es la forma más sencilla.
   • Pull-up Externa: Si prefieres o si el microcontrolador no tiene pull-ups internas (raro hoy en día), conecta una resistencia (típicamente 10kΩ) entre el pin de entrada del microcontrolador y el voltaje de alimentación positivo (VCC – ej. 5V o 3.3V).

Alternativamente, se puede usar una configuración con resistencia pull-down (resistencia a GND, pulsador a VCC), donde el pin leería BAJO en reposo y ALTO al presionar. Sin embargo, la configuración con pull-up es muy común.
