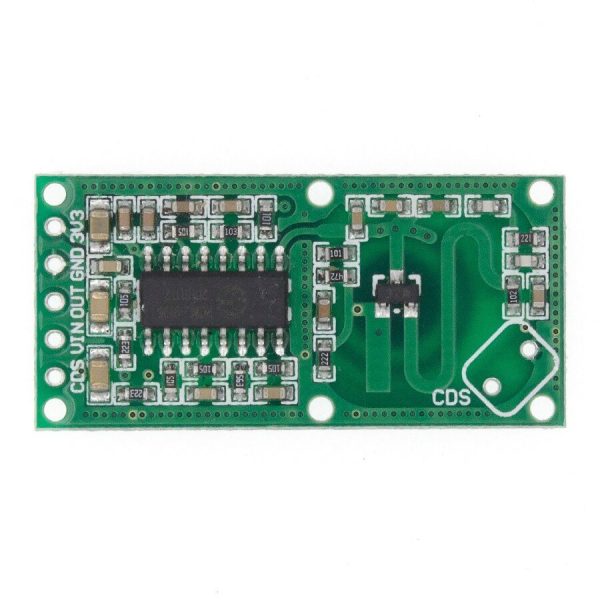

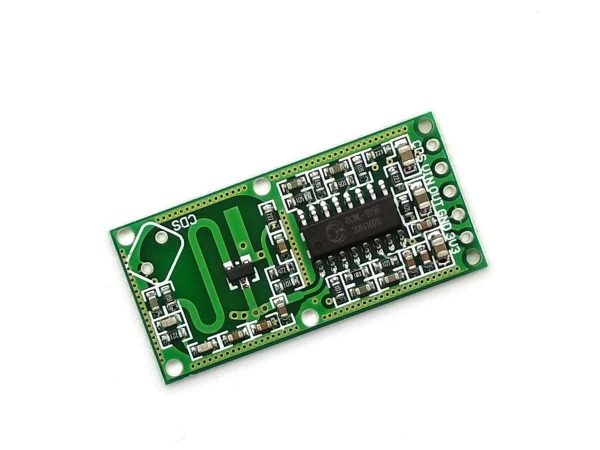

Detector de movimiento sensor de radar de microondas RCWL-0516

Información

El RCWL-0516 es un detector de movimiento basado en tecnología de radar de microondas, que ofrece una alternativa a los sensores PIR tradicionales al detectar objetos en movimiento sin depender de su temperatura. Este sensor opera en un rango de voltaje de 4 a 28 V, con un consumo típico de corriente de 2.8 mA y un máximo de 3 mA. Su rango de detección se extiende entre 5 y 9 metros, con capacidad omnidireccional, lo que significa que puede detectar movimiento en un ángulo de 360 grados. La salida del sensor es digital, cambiando de bajo (0 V) a alto (3.3 V) cuando se detecta movimiento, y puede entregar hasta 100 mA. Funciona en temperaturas que oscilan entre -20 °C y 80 °C, lo que lo hace adecuado para diversas aplicaciones, como sistemas de alarma y control de iluminación. Además, el RCWL-0516 es altamente sensible y estable, lo que lo convierte en una opción confiable para proyectos que requieren detección precisa de movimiento.

Este sensor emite ondas electromagnéticas a una frecuencia de 3.2 GHz y, al reflejarse en un objeto en movimiento, la frecuencia de la onda reflejada cambia. El módulo recibe esta onda reflejada y, mediante un filtro de paso bajo y un amplificador, genera una señal que indica la detección de movimiento.

Especificaciones

Documentación

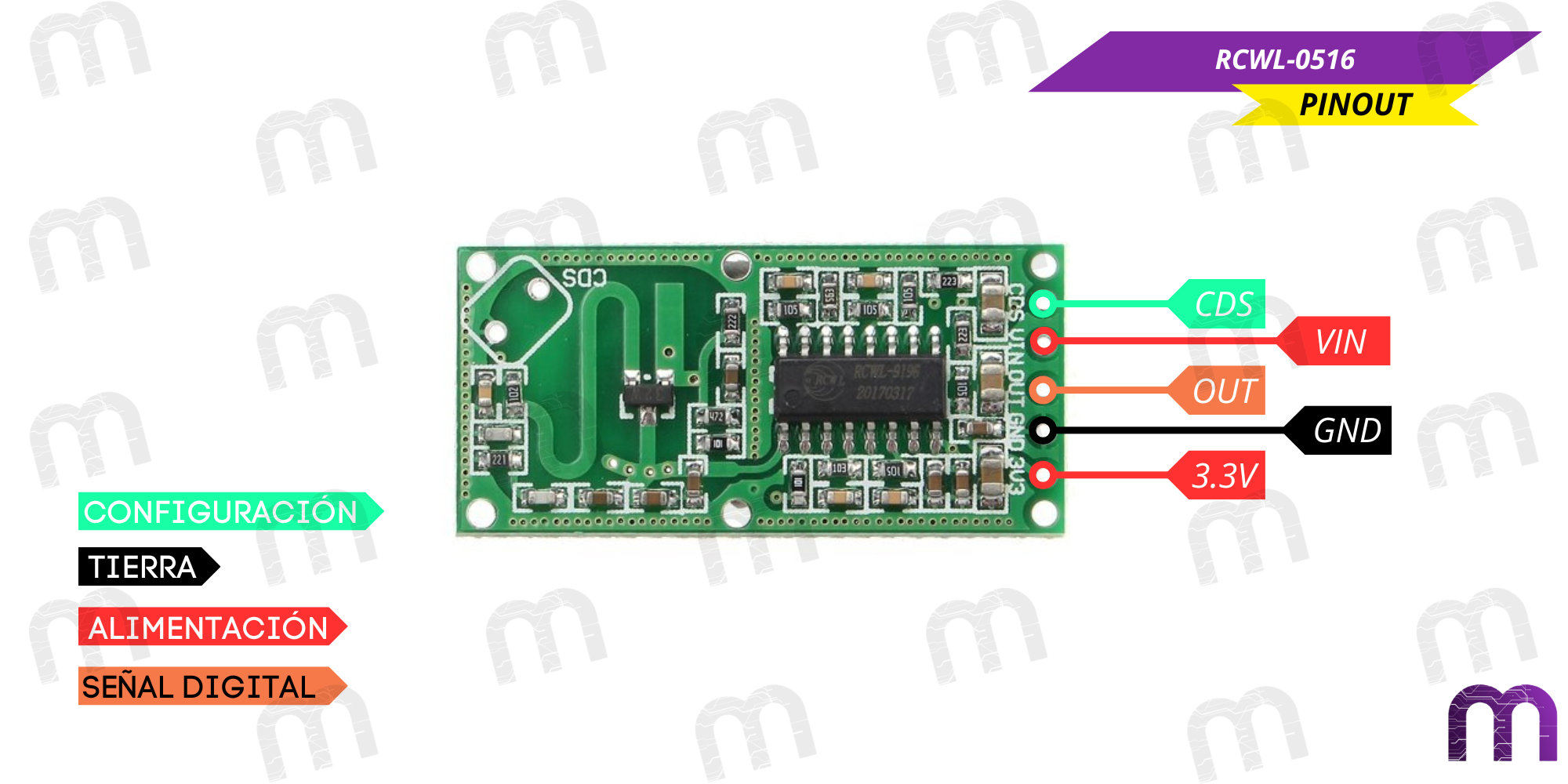

PinOut

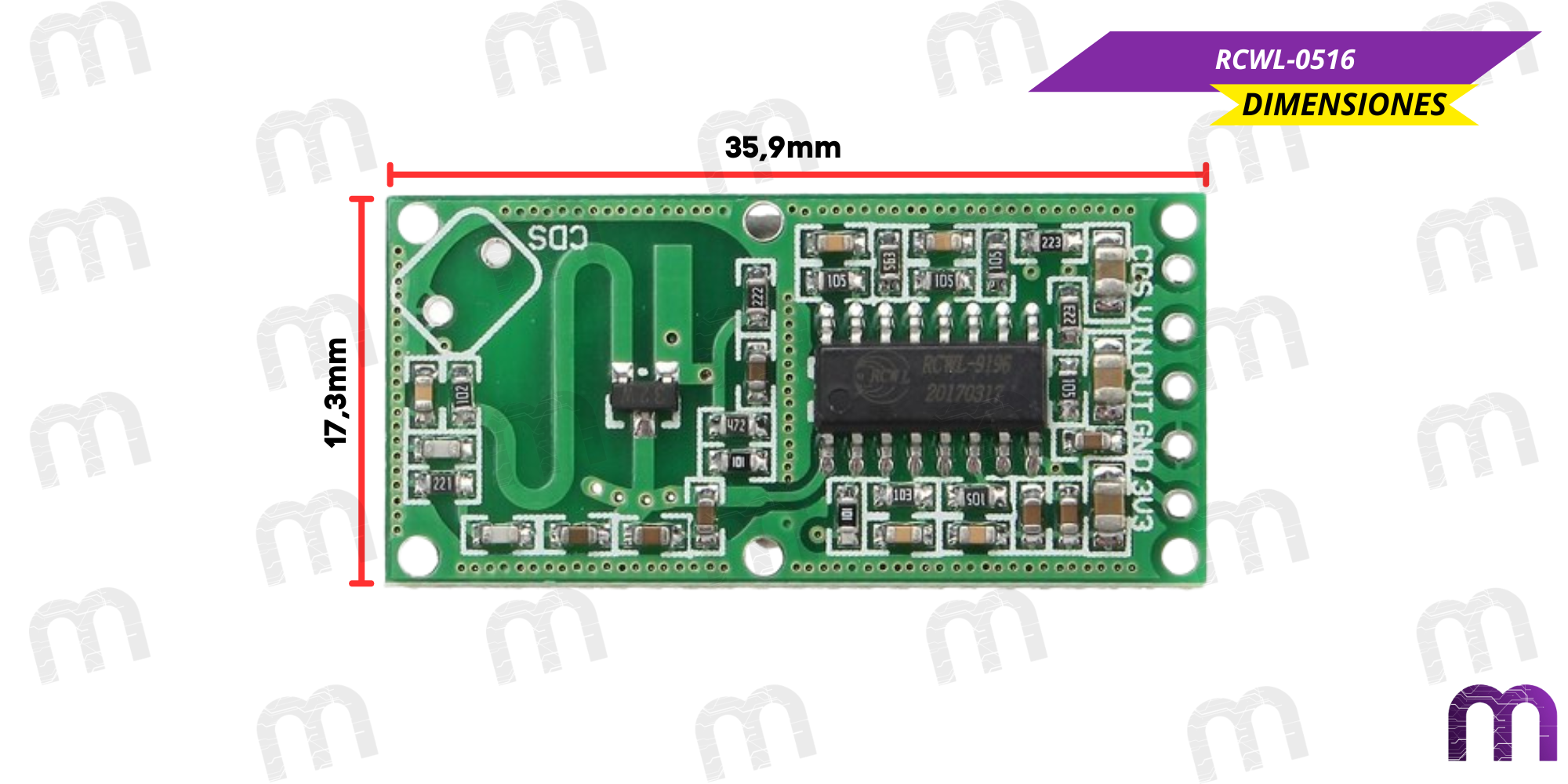

Dimensiones

Información Adicional

Principio del Funcionamiento

El RCWL-0516 es un sensor de movimiento que utiliza la tecnología de radar de microondas basada en el efecto Doppler para detectar objetos en movimiento. A diferencia de los sensores PIR, que requieren una diferencia de temperatura entre el objeto y su entorno, el RCWL-0516 puede detectar cualquier objeto en movimiento, independientemente de su temperatura. Funciona emitiendo ondas electromagnéticas a una frecuencia de 3.2 GHz. Cuando estas ondas inciden sobre un objeto en movimiento, la frecuencia de la onda reflejada cambia. El sensor recibe esta onda reflejada y la compara con la señal original; si hay una diferencia en la frecuencia, indica que ha habido movimiento.

El módulo tiene un alcance de detección que varía entre 5 y 9 metros y es omnidireccional, lo que significa que puede detectar movimiento en un ángulo de 360 grados. Esto lo hace ideal para aplicaciones donde se requiere monitorear un área amplia, como sistemas de alarma o control de iluminación. El sensor opera eficientemente en temperaturas que oscilan entre -20 °C y 80 °C, lo que le permite funcionar en diversas condiciones ambientales. Al detectar movimiento, el pin de salida del sensor cambia a un nivel alto (3.3 V) durante aproximadamente 2 segundos antes de volver a su estado bajo (0 V), lo que permite su fácil integración con microcontroladores y otros dispositivos electrónicos.

Enlaces Externos

Repositorio de GitHub RCWL-0516
