Placa de expansión ESP32 DEVKIT V1

Esta placa de expansión está diseñada específicamente para ser compatible con las placas de desarrollo ESP32 DEVKIT V1 que tienen una configuración de 30 pines y un ancho que permite su inserción en los dos zócalos hembra principales de la placa de expansión. Un ejemplo común es el modelo ESP-WROOM-32 con el chip USB-serie CP2102. La alineación se asegura por la correspondencia física de los pines del ESP32 DEVKIT V1 con los zócalos de la placa de expansión. Es crucial verificar que la orientación del módulo ESP32 sea la correcta (generalmente el puerto USB del ESP32 apuntando hacia el exterior de la placa de expansión o según la serigrafía) antes de insertarlo para evitar daños.

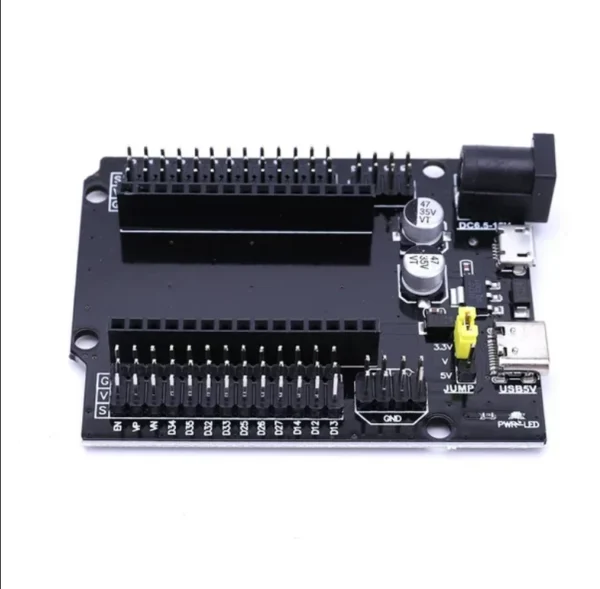

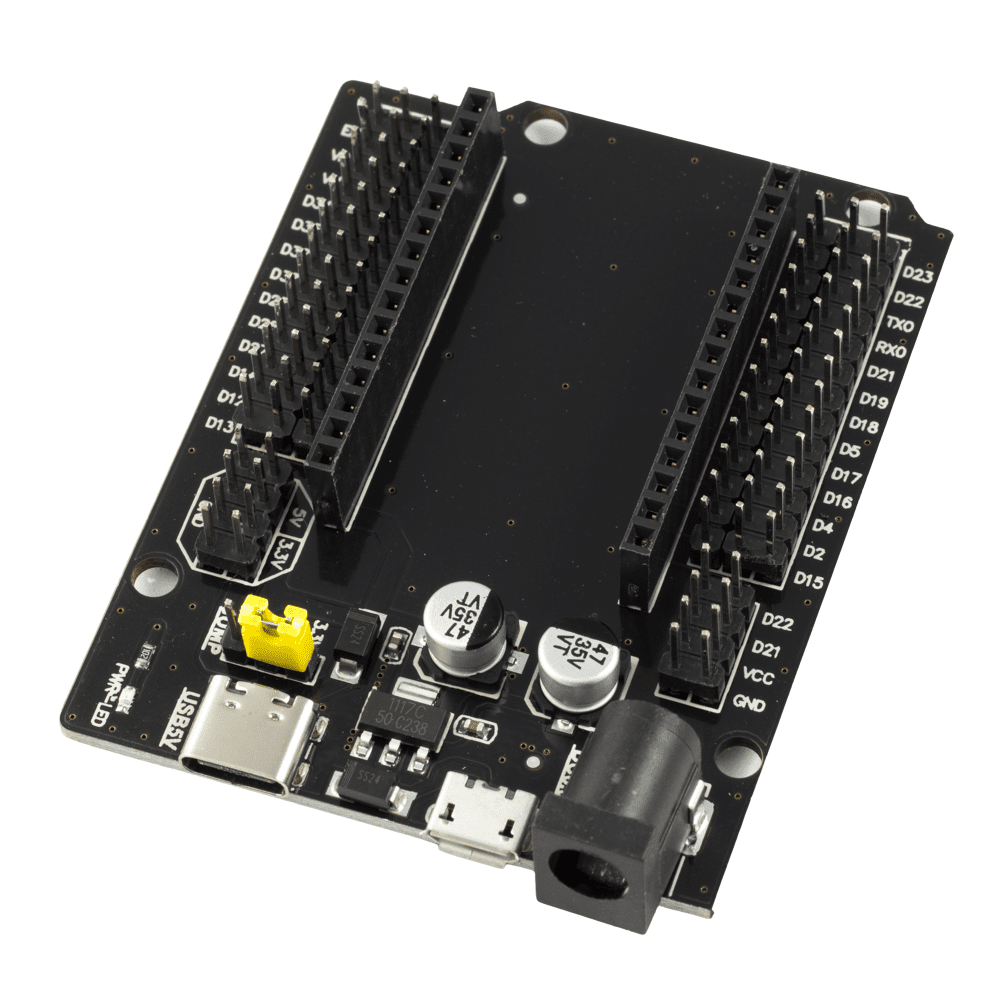

Esta placa de expansión «rompe» o extiende todos los pines del ESP32 DEVKIT V1 a headers de pines macho adicionales, lo que ofrece varias ventajas:

• Acceso Fácil y Múltiple: Cada pin del ESP32 (GPIO, pines de funciones especiales como UART TX/RX, SPI MOSI/MISO/SCK/CS, I2C SDA/SCL) se replica en un header, permitiendo conectar fácilmente cables DuPont, sensores y periféricos sin necesidad de protoboards intermedias para cada conexión simple.
• Pares de Alimentación (V y G): Junto a cada pin de señal replicado, la placa proporciona un pin «V» (voltaje) y un pin «G» (tierra). Esto es extremadamente útil porque muchos sensores y módulos requieren su propia conexión de VCC y GND además de la línea de señal. Tener V y G disponibles junto a cada GPIO simplifica enormemente el cableado, lo hace más ordenado y reduce la necesidad de enrutar múltiples cables de alimentación y tierra desde los pines principales del ESP32 o una protoboard. El voltaje en «V» dependerá de la selección del jumper (5V o 3.3V).

Esto permite «integrar sensores, pantallas y periféricos de manera limpia y segura».

Esta placa ofrece una gran flexibilidad de alimentación:

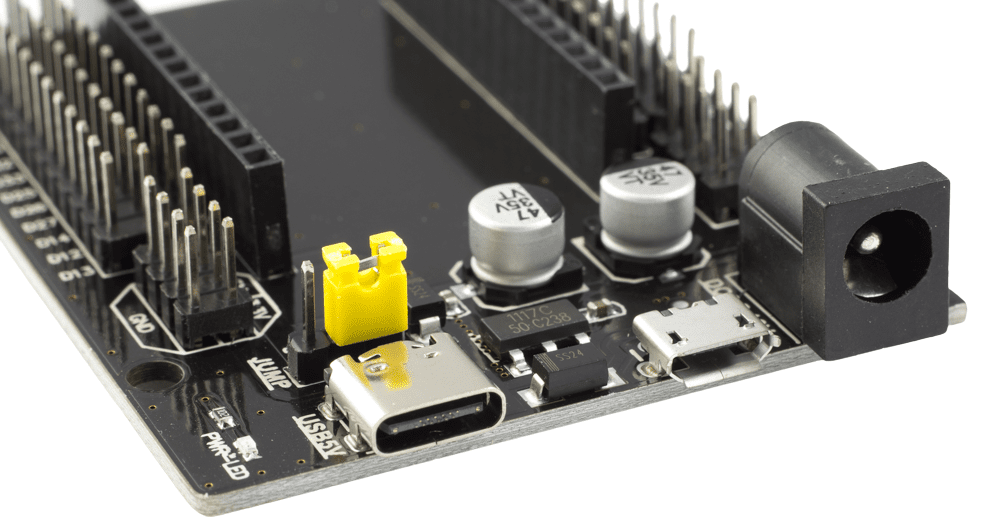

• Conector DC (Jack): Permite alimentar la placa (y por ende el ESP32) con una fuente de alimentación externa con un conector DC tipo barril, aceptando un voltaje de entrada de 6.5V a 16V DC.
• Conector Micro USB: Ofrece otra opción para suministrar energía (generalmente 5V) a la placa.
• Conector USB-C: Proporciona una opción de alimentación más moderna (generalmente 5V) y robusta.

Es importante notar que estas entradas de alimentación usualmente alimentan un regulador de voltaje en la placa de expansión que luego suministra la energía al ESP32 y a los pines «V».

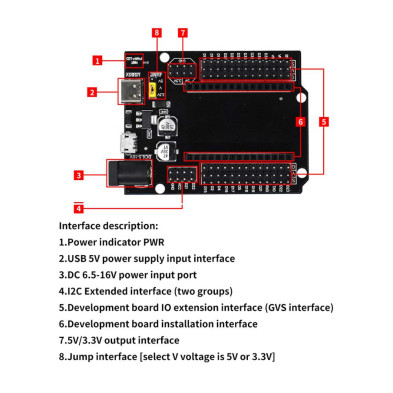

El puente JUMP (jumper) permite seleccionar el voltaje que estará disponible en los pines «V» (junto a los GPIOs) y, potencialmente, el voltaje de operación para ciertos periféricos conectados a la placa de expansión. Puedes elegir entre:

• 5V: Si el jumper está en esta posición, los pines «V» suministrarán 5V (asumiendo una entrada de al menos 5V a través de USB o una entrada DC regulada a 5V por la placa de expansión).
• 3.3V: Si el jumper está en esta posición, los pines «V» suministrarán 3.3V, que es el voltaje nativo de operación del ESP32.

Esta selección es «perfecto para diversos proyectos», ya que algunos sensores y módulos operan a 5V mientras que otros requieren 3.3V. El ESP32 mismo siempre operará a 3.3V (suministrado por su propio regulador en el DEVKIT V1 o por el regulador de la placa de expansión).

El indicador LED de alimentación es una característica simple pero muy práctica. Su función es encenderse cuando la placa de expansión (y por lo tanto el módulo ESP32 montado en ella) está recibiendo energía correctamente. Esto proporciona una confirmación visual inmediata de que:

• La fuente de alimentación está conectada y funcionando.
• La placa de expansión está energizada.

Este «detalle práctico que confirma la alimentación» ayuda a:

• Diagnóstico Rápido: Si el ESP32 no funciona, una de las primeras cosas a verificar es si está recibiendo alimentación. El LED te da esta información al instante.
• Seguridad del Usuario: Te alerta de que la placa está energizada, recordándote que debes tener precaución al manipular el circuito.
• Evitar Errores: Puede ayudar a identificar si has olvidado conectar la alimentación o si hay un problema con el cable o la fuente.

Esta placa de expansión está diseñada pensando en la integración en proyectos:

• Dimensiones Compactas: Con dimensiones aproximadas de 53.4 x 68.6 mm (2.1 x 2.7 pulgadas), la placa es relativamente compacta, permitiendo su uso en carcasas donde el espacio puede ser una consideración.
• Agujeros de Montaje: La placa incluye agujeros de montaje (generalmente en las esquinas). Estos orificios permiten fijar la placa de expansión de forma segura a los postes o la base de una carcasa o chasis de proyecto utilizando tornillos, lo cual es esencial para un ensamblaje robusto y para evitar que la placa se mueva o cause cortocircuitos.

Estas características facilitan una «instalación en carcasas» más profesional y duradera para tus proyectos basados en ESP32.

La mayoría de las placas ESP32 DEVKIT V1 incluyen su propio regulador LDO (Low-Dropout) de 3.3V para alimentar el chip ESP32. Así es como interactúan:

• El módulo ESP32 DEVKIT V1 generalmente se alimenta a través de su pin VIN (que puede aceptar ~5V) o directamente a su pin de 3.3V.
• Cuando insertas el ESP32 DEVKIT V1 en la placa de expansión, la alimentación para el ESP32 mismo es provista por la placa de expansión al pin VIN o al pin de 3.3V del ESP32, dependiendo de cómo esté diseñada la placa de expansión.
• El jumper de selección de voltaje (5V/3.3V) en la placa de expansión típicamente controla el voltaje que se suministra a los pines «V» que acompañan a los GPIOs en los headers de la placa de expansión. No necesariamente cambia el voltaje con el que se alimenta directamente el chip ESP32 si este tiene su propio regulador y se alimenta vía VIN.
• Si la placa de expansión está diseñada para alimentar el ESP32 DEVKIT V1 a través de su pin de 3.3V, entonces la selección del jumper podría también influir en esto, pero lo más común es que el jumper afecte a los rieles de alimentación VCC/GND periféricos.

En esencia, el regulador del ESP32 DEVKIT V1 se encargará de proporcionar los 3.3V estables al chip ESP32, mientras que el jumper de la placa de expansión te permite elegir si los periféricos que conectas a los headers reciben 5V o 3.3V de los pines «V». Siempre es una buena práctica verificar el esquemático de la placa de expansión si está disponible para entender exactamente cómo se enruta la alimentación.

Esta placa de expansión es especialmente beneficiosa para:

• Prototipos Más Ordenados y Robustos: «Elimina errores comunes al evitar estructuras desordenadas». Al tener todos los pines extendidos y con sus pares V/G, las conexiones a sensores y módulos son más directas, limpias y menos propensas a desconexiones accidentales que un entramado de cables en una protoboard.
• Proyectos que Requieren Múltiples Periféricos: La facilidad para conectar numerosos sensores, actuadores, pantallas, etc., cada uno con su propia alimentación V/G, simplifica significativamente el cableado.
• Desarrollo Iterativo: Permite conectar y desconectar periféricos fácilmente durante la fase de desarrollo y prueba.
• Aplicaciones Educativas: Facilita a los estudiantes el acceso a los pines del ESP32 y la comprensión de las conexiones de alimentación para los periféricos.
• Montaje Semi-Permanente: Al poder atornillarse a una carcasa, permite crear prototipos más acabados o pequeñas series de dispositivos que son más duraderos que una solución basada puramente en protoboard.
• Proyectos con Diferentes Requisitos de Voltaje para Periféricos: La capacidad de seleccionar 5V o 3.3V para los pines «V» es muy útil cuando se trabaja con una mezcla de componentes.

Si bien una protoboard ofrece máxima flexibilidad para circuitos complejos, esta placa de expansión ofrece una solución más estructurada y conveniente para la interconexión con el ESP32 DEVKIT V1.

La compatibilidad con entornos de programación como Arduino IDE, Mixly y Mind+ se refiere fundamentalmente al microcontrolador ESP32 que se monta en la placa de expansión. El ESP32 es ampliamente soportado por estos entornos, permitiendo programar sus funcionalidades (WiFi, Bluetooth, GPIOs, etc.) usando diferentes lenguajes o bloques de programación.
La placa de expansión en sí misma es un componente pasivo en términos de software. No requiere drivers ni configuraciones de software específicas para funcionar. Su rol es facilitar las conexiones eléctricas al ESP32. Una vez que el ESP32 está correctamente alimentado a través de la placa de expansión y los periféricos están conectados a los pines extendidos, la programación se realiza como si estuvieras trabajando directamente con el ESP32 DEVKIT V1. La placa de expansión simplemente hace que el acceso a los pines y la alimentación de los periféricos sea más conveniente y organizada.
