Interruptor de Luz con Sensor Táctil

Este interruptor de luz utiliza una tecnología de detección táctil capacitiva o de cambio de impedancia. El módulo está diseñado para que, una vez instalado correctamente, cualquier parte metálica conductora de la lámpara (como la base, el arpa, o el cuerpo metálico) actúe como un sensor. Cuando una persona toca esta parte metálica, la capacitancia o impedancia del cuerpo humano altera el campo eléctrico o el estado del circuito de detección dentro del módulo. Este cambio es detectado por la electrónica interna del interruptor, la cual interpreta los toques para ciclar entre las funciones de encendido, diferentes niveles de brillo (atenuación) y apagado. No requiere un botón físico visible, ya que la «interfaz» es la propia superficie metálica de la lámpara.

La instalación de este módulo implica trabajar directamente con el cableado de 220V AC de una lámpara y debe ser realizada por alguien con conocimientos y experiencia en instalaciones eléctricas para evitar riesgos graves.
Procedimiento General (consultar siempre el diagrama de conexiones específico del módulo):

1. ¡Desconectar la Alimentación!: Antes de cualquier manipulación, asegúrate de que la lámpara esté completamente desconectada de la red eléctrica (desenchufada).
2. Identificar Cables: Abre la base o el área de cableado de la lámpara. Identifica los cables de entrada de AC (Fase/Línea y Neutro) y los cables que van al portalámparas.

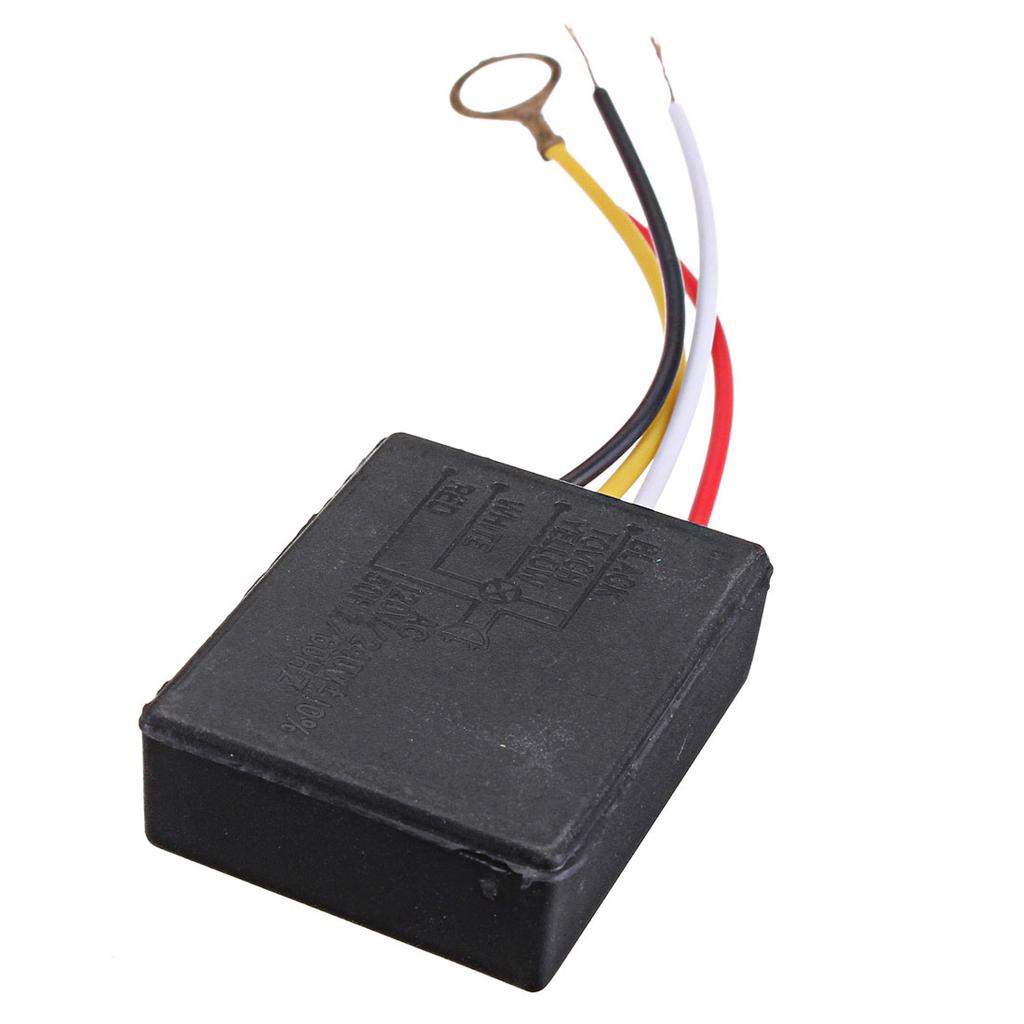

3. Conexión del Módulo: El módulo táctil tendrá varios cables (generalmente 3 o 4, como se ve en el diagrama de conexiones de la página del producto). Típicamente:
   • Un cable de entrada para la Fase (Línea) de la red AC.
   • Un cable de entrada para el Neutro de la red AC.
   • Un cable de salida que va a un terminal del portalámparas (Fase controlada).
   • Un cable para la conexión al cuerpo metálico de la lámpara (el sensor táctil).
   • El otro terminal del portalámparas se conecta directamente al Neutro de la red AC.

   Asegúrate de seguir el diagrama específico proporcionado con el módulo. Las conexiones incorrectas son peligrosas.

4. Aislamiento y Montaje: Todas las conexiones deben estar perfectamente aisladas con cinta aislante de calidad o conectores adecuados. El módulo debe montarse de forma segura dentro de la base de la lámpara, evitando que pueda moverse o que sus componentes entren en contacto con partes metálicas (excepto el cable sensor designado).

Precauciones de Seguridad Esenciales:

• TRABAJAR SIN TENSIÓN: Siempre desconecta la lámpara de la red eléctrica antes de empezar.
• Verificar Ausencia de Tensión: Usa un buscapolos o multímetro para confirmar que no hay tensión.
• Conocimiento Eléctrico: Si no tienes experiencia y conocimientos sólidos sobre cableado de 220V AC, contrata a un electricista cualificado. Un error puede causar electrocución, incendio o daños al aparato.
• Usar Herramientas Aisladas.
• Respetar el Diagrama de Conexiones.

La compatibilidad con la función de atenuación es crucial:

• Bombillas Incandescentes y Halógenas (consideradas «normales»): Estas son cargas resistivas y son totalmente compatibles con la función de encendido/apagado y con la atenuación que proporcionan la mayoría de los interruptores táctiles de este tipo. La atenuación se logra variando el ángulo de fase de la onda AC que llega a la bombilla.
• Lámparas Ahorradoras de Energía (CFL – Fluorescentes Compactas):
  • Para Encendido/Apagado: La mayoría de las CFL estándar funcionarán para encendido y apagado.
  • Para Atenuación: Solo las CFL que estén explícitamente marcadas como «dimables» o «atenuables» serán compatibles con la función de atenuación. Las CFL estándar no dimables pueden parpadear, funcionar erráticamente o dañarse si se intentan atenuar.
• Bombillas LED: La nota «no es adecuado para todas las fuentes de luz LED» es importante.
  • Para Encendido/Apagado: Muchas bombillas LED funcionarán bien para encendido y apagado simple.
  • Para Atenuación: Solo las bombillas LED que sean específicamente «dimables» y compatibles con el tipo de atenuador que utiliza el módulo táctil (generalmente atenuadores por control de fase o «leading edge» / «trailing edge») funcionarán correctamente. Las LEDs no dimables no se atenuarán, podrían parpadear, zumbar, o incluso dañarse ellas o el módulo. Además, incluso con LEDs dimables, a veces pueden surgir problemas de compatibilidad (parpadeo a bajos niveles de brillo, rango de atenuación limitado) debido a la electrónica interna de la bombilla LED y el tipo de atenuador del módulo táctil.

Se recomienda siempre usar bombillas marcadas como «dimable» si se va a utilizar la función de atenuación.

La secuencia exacta de control táctil puede variar ligeramente entre diferentes modelos de módulos de sensor táctil, pero una operación común para interruptores con función de atenuación de varios niveles (no continuo) es:

• Primer Toque: Enciende la luz a un nivel de brillo bajo.
• Segundo Toque: Cambia la luz a un nivel de brillo medio.
• Tercer Toque: Cambia la luz al nivel de brillo máximo.
• Cuarto Toque: Apaga la luz.

Algunos módulos pueden tener una secuencia diferente, como:

• Toque para encender (a un nivel memorizado o predefinido).
• Mantener el toque para ciclar entre niveles de brillo o para atenuación continua (si el módulo lo soporta).
• Un toque corto para apagar.

Dado que este módulo menciona «atenuación» pero no especifica si es continua o por niveles, lo más probable es que ofrezca 2 o 3 niveles de brillo fijos más el estado de apagado, operados por toques sucesivos. Para conocer la secuencia exacta de este modelo específico, sería ideal consultar el manual del producto si está disponible, o realizar una prueba después de una instalación segura.

Sí, algunas consideraciones sobre la parte metálica de la lámpara pueden influir en el rendimiento del sensor táctil:

• Material Conductor: La parte de la lámpara que actuará como sensor debe ser de un material eléctricamente conductor (ej. la mayoría de los metales como acero, latón, aluminio, cromo).
• Tamaño de la Superficie: Generalmente, una superficie metálica de tamaño razonable es suficiente. Áreas muy pequeñas podrían ser menos sensibles. No hay un tamaño mínimo estricto especificado, pero la base o el cuerpo principal de una lámpara de mesa suelen funcionar bien.
• Conexión del Cable Sensor: Es crucial que el cable sensor del módulo haga una conexión eléctrica buena y directa con la parte metálica designada de la lámpara. Una conexión floja o corroída resultará en un funcionamiento errático o nulo.
• Acabados y Recubrimientos:
  • Los acabados metálicos puros (cromado, latón pulido, etc.) suelen funcionar muy bien.
  • Pinturas o Lacas Gruesas y Aislantes: Si la parte metálica está recubierta con una capa gruesa de pintura o laca aislante, esto puede impedir o reducir significativamente la sensibilidad del sensor táctil, ya que el cuerpo humano necesita interactuar con el campo capacitivo o la impedancia de la parte metálica. En algunos casos, puede ser necesario asegurar que el cable sensor haga contacto con el metal base bajo el recubrimiento, o que el recubrimiento no sea demasiado aislante.
  • Pinturas conductoras finas pueden no afectar.
• Aislamiento de Otras Partes: Asegúrate de que la parte metálica designada como «táctil» esté razonablemente aislada de otras grandes superficies metálicas que no quieras que actúen como sensor, para evitar activaciones no deseadas.

Si encuentras problemas después de la instalación (asegúrate siempre de desconectar la alimentación antes de cualquier revisión interna):

• No Responde al Tacto:
  • Verifica todas las conexiones del cableado según el diagrama, especialmente la correcta conexión de Fase, Neutro, la salida a la lámpara y el cable del sensor a la parte metálica.
  • Asegúrate de que el cable sensor tenga un buen contacto eléctrico con una parte metálica suficientemente grande y limpia de la lámpara.
  • Comprueba que la lámpara esté correctamente enchufada y que haya suministro eléctrico.
  • Verifica que la bombilla no esté quemada y sea compatible.
• Se Enciende/Apaga Sola (Activación Fantasma):
  • Puede ser causado por interferencias electromagnéticas (EMI) cercanas. Intenta alejar la lámpara de otros aparatos electrónicos potentes.
  • Una mala conexión a tierra de la lámpara o del sistema eléctrico general de la casa podría ser un factor.
  • El cable sensor podría estar demasiado cerca de los cables de alimentación dentro de la lámpara, captando ruido. Intenta reorganizar el cableado interno para separarlos.
  • La parte metálica podría ser demasiado sensible o estar afectada por cambios de humedad/estática.
• Atenuación No Funciona o Funciona Mal:
  • Asegúrate de que la bombilla sea dimable y compatible con el tipo de atenuador del módulo. Las bombillas no dimables (especialmente CFLs y LEDs) no se atenuarán correctamente.
  • Prueba con una bombilla incandescente tradicional para verificar si la función de atenuación del módulo en sí está operativa.
  • Algunas bombillas LED dimables pueden tener un rango de atenuación limitado o no ser compatibles con todos los tipos de atenuadores táctiles.

Si los problemas persisten y has verificado todo el cableado y la compatibilidad de la bombilla, el módulo táctil podría estar defectuoso.

La página del producto no especifica directamente la potencia máxima en vatios (W) o la corriente máxima en amperios (A) que este interruptor táctil puede manejar para la carga (bombilla). Esta es una especificación muy importante para la seguridad y la longevidad del módulo.
En ausencia de esta información del fabricante o proveedor:

• Busca Marcas en el Módulo: Inspecciona el cuerpo del módulo táctil cuidadosamente. A veces, los componentes de control de potencia (como un triac interno) pueden tener marcas que indican su capacidad de corriente o potencia.
• Principio de Precaución: Si no se encuentra ninguna especificación de potencia/corriente, es más seguro utilizar el módulo con bombillas de baja a moderada potencia. Para bombillas incandescentes/halógenas, un límite conservador podría ser 40W-60W, o quizás hasta 100W si el módulo parece robusto. Para CFLs dimables y LEDs dimables, su consumo en vatios suele ser mucho menor, por lo que la corriente sería el factor limitante si se conociera.
• Evita Cargas de Alta Potencia: No lo uses para controlar calentadores, múltiples bombillas de alta potencia conectadas en paralelo, o cualquier carga que sospeches pueda exceder la capacidad de un interruptor electrónico de este tipo para lámparas de mesa.

Idealmente, esta información debería ser proporcionada por el vendedor. Sin ella, se opera con un mayor grado de incertidumbre sobre sus límites seguros de carga. Una práctica segura es asumir que está diseñado para lámparas de mesa estándar de una sola bombilla de potencia moderada.
