Diagrama de conexión

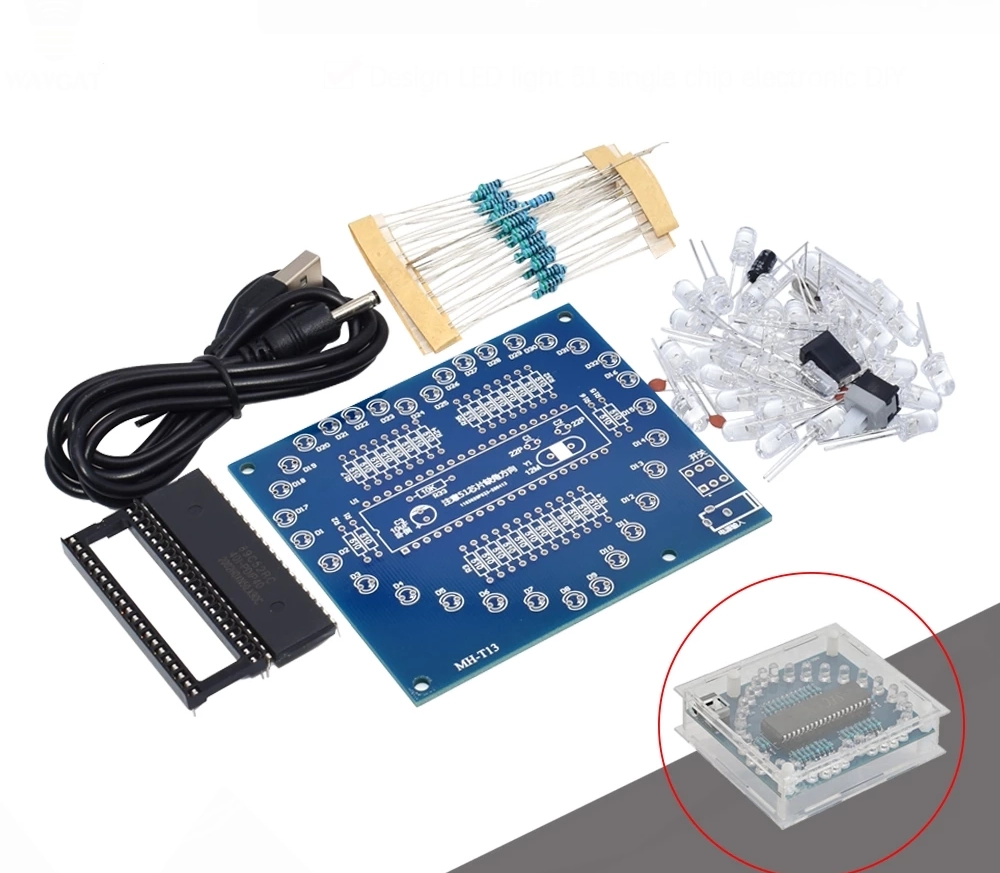

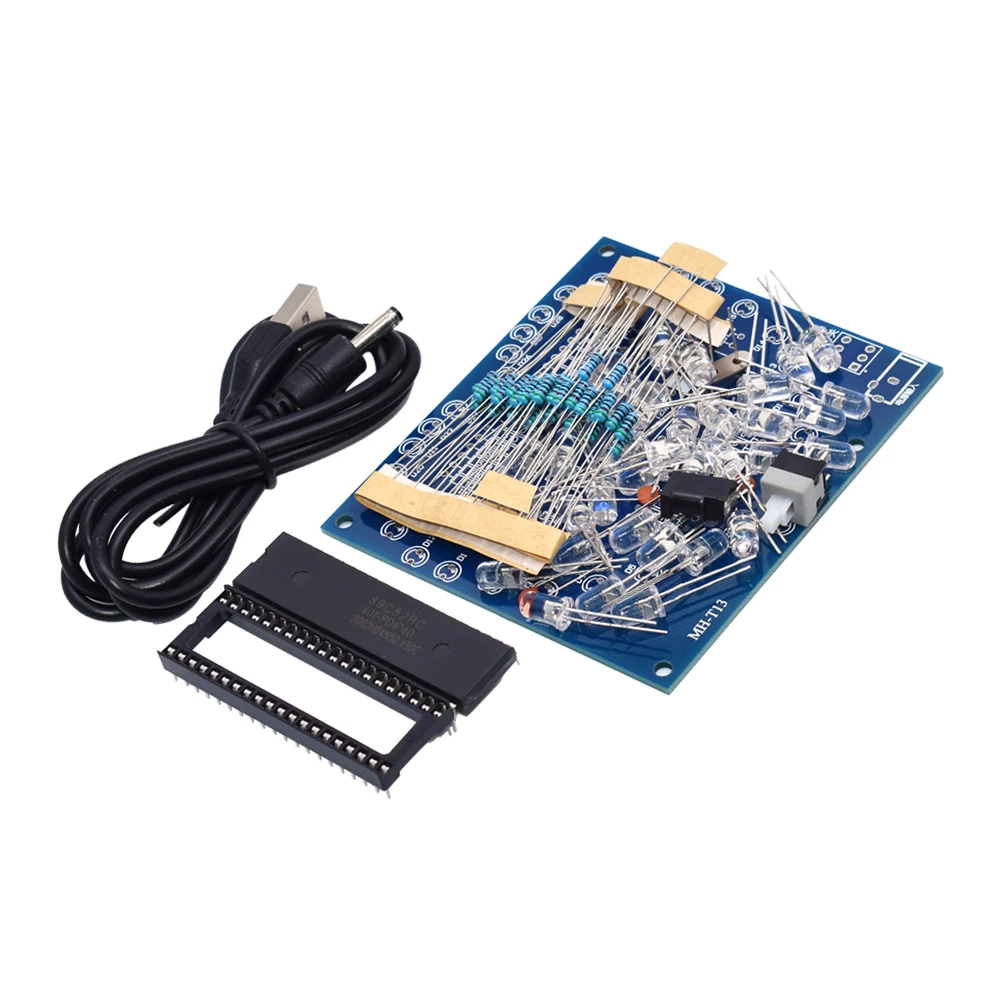

Instrucciones y problemas comunes
- Es recomendado soldar las resistencias primero, y el valor de la resistencia debería ser distinguible. La resistencia bajo el microcontrolador es 10k.
- Luego soldar el cristal oscilador y el condensador 22pF. El condensador electrolítico 10μF debe estar alineado con los polos positivo y negativo.
- Soldar la base de el chip microcontrolador individual. La dirección de la pestaña (notch) debe corresponder a la dirección de la pestaña marcada en la placa (notch). Pon atención a la dirección cuando insertes el chip.
- Pon atención a los polos positivo y negativo de los LED, la pata larga es positiva, y el lado marcado con el signo + en la placa es el polo positivo.
- Después de soldar, verifica que no hayan cortocircuitos o falsa soldadura y luego energiza.
- La fuente de alimentación es 4.5V-5V DC. No es recomendado usar un power bank para fuente de alimentación, la salida automáticamente se apagará.
