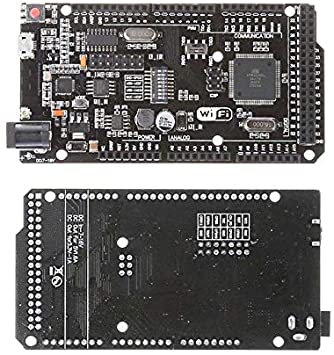

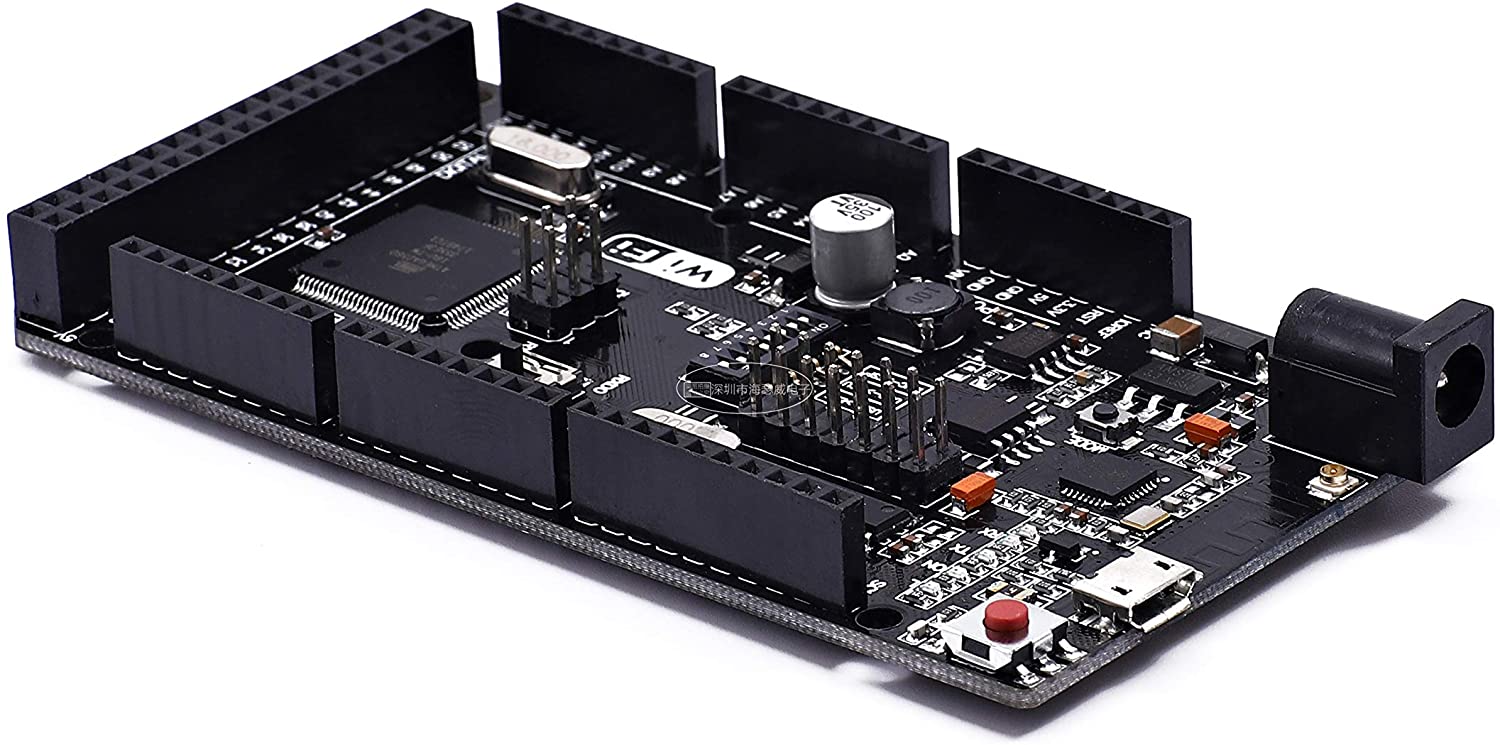

Placa Mega Wifi Mega2560 + ESP8266 compatible con Arduino



Mega2560 + WiFi R3 ATmega2560+ESP8266 32Mb memory USB-TTL CH340G

A través de USB puede actualizar bocetos y firmvare para ATmega2560 y para ESP8266. Para esto a bordo tenga el convertidor USB-serie CH340G

Características:

• Dos CPU: ATmega2560 (8 bits) y ESP8266 (32 bits)
• Memoria Flash 8mb ESP8266
• Velocidad del reloj 16MHz para ATmega2560 y 80MHz / 160MHz para ESP8266
• Voltaje de funcionamiento 5V para ATmega2560 y 3.3V para ESP8266
• Pines de E / S digitales 54 para ATmega2560 (compatible con 5v) + 8 para ESP8266 (compatible con 3.3V)
• Pines de entrada analógica 16 para ATMEGA328P (5V) + 1 para ESP8266 (3.3V)
• Conector de antena U.FL externo para WiFi
• Conexión Micro USB
• Toma de alimentación, entrada de alimentación de 7-12V.
• Compatible con Arduino
• Compatible con nodemcu
• Se puede usar con los Arduino Shields existentes
• Peso 38g
• Dimensiones ; 101,5mm x 53,3mm



El modo de funcionamiento de la placa se determina pro la configuración del DIP Switch

• DIP- switch configuracion :


  CONEXIÓN	DIP
  	1	2	3	4	5	6	7
  ATMEGA2560<->ESP8266	ON	ON	OFF	OFF	OFF	OFF	OFF
  USB <->ATMEGA2560	OFF	OFF	ON	ON	OFF	OFF	OFF
  USB<->ESP8266 (UPDATE FIRMWARE OR SKETCH)	OFF	OFF	OFF	OFF	ON	ON	ON
  USB<->ESP8266 (COMMUNICATION)	OFF	OFF	OFF	OFF	ON	ON	OFF
  Todo Independiente	OFF	OFF	OFF	OFF	OFF	OFF	OFF

Además, tiene un interruptor para cambiar el puerto de conexión entre ATmega2560 y ESP8266



Enlaces externos

ESP8266 (instalacion de script adicionales)

Diver CH340

Sketch de prueba para atmega2560
