Módulo Comparador de Voltaje LM393 3.5V a 24V

Información

¿Qué es?

Es un módulo que utiliza el circuito integrado LM393, un comparador de voltaje de bajo consumo, para evaluar dos señales de entrada y generar una salida digital basada en la diferencia entre ellas. Permite convertir señales analógicas en valores binarios, lo que lo hace útil para aplicaciones en microcontroladores y circuitos de control.

¿Para qué sirve?

• Comparación de voltajes: Determina si una señal es mayor o menor que una referencia.
• Conversión analógica a digital: Facilita la integración de sensores analógicos con sistemas digitales.
• Detección de umbrales: Usado en aplicaciones de control y protección, como detección de sobrevoltaje.
• Control de dispositivos: Puede activar cargas o señales cuando se superan ciertos niveles de voltaje.
• Monitorización de voltaje: Útil en fuentes de alimentación, sistemas de batería y sensores de voltaje.

¿Dónde se usa?

• Sistemas de control y monitoreo: Para detectar si un parámetro eléctrico supera un umbral.
• Proyectos con microcontroladores: Compatible con Arduino, ESP32, STM32, PIC, Raspberry Pi y más.
• Electrónica industrial: Aplicaciones en control de motores, automatización y monitoreo de sistemas eléctricos.
• Domótica: Sensores de luz, detección de voltaje en paneles solares, protección de equipos eléctricos.

¿Con qué se puede usar?

• Sensores analógicos: Como sensores de temperatura, luz, humedad o voltaje.
• Microcontroladores: Arduino, ESP8266, STM32, Raspberry Pi, PIC, AVR.
• Circuitos de control de voltaje: Protecciones y detección de variaciones de voltaje.
• Sistemas de alimentación: Para verificar niveles de voltaje en fuentes y baterías.

Características

• Amplio rango de voltaje de operación: 3.5V – 24V, adaptable a diversas aplicaciones.
• Comparador de voltaje LM393: Componente de alta precisión y bajo consumo energético.
• Salida digital de nivel alto o bajo: 0V o Vcc según el resultado de la comparación.
• LED indicador de estado: Indica visualmente si la salida está activa o no.
• Pines de fácil conexión: Compatible con protoboards y placas de desarrollo.
• Bajo consumo de energía: Ideal para aplicaciones de bajo consumo y baterías.
• Tiempo de respuesta rápido: Permite detección de cambios en tiempo real.
• Protección contra sobretensiones: Diseñado para evitar daños en circuitos electrónicos.

Especificaciones

Documentación

PinOut

Dimensiones

Información Adicional

• Principio de funcionamiento:
  El módulo compara dos voltajes en sus entradas (IN+ e IN-). Si el voltaje en IN+ es mayor que en IN-, la salida OUT será de nivel alto (Vcc). Si el voltaje en IN+ es menor, la salida será de nivel bajo (0V).
• Modos de uso:
  • Detección de umbral: Activa o desactiva un circuito cuando un sensor alcanza un valor predefinido.
  • Protección de circuitos: Detecta sobrevoltajes o variaciones anormales de voltaje.
  • Comparador en señales de sensores: Facilita la integración de sensores analógicos con sistemas digitales.
• Compatibilidad: Se puede conectar directamente a microcontroladores sin necesidad de componentes adicionales.
• Protección integrada: Cuenta con resistencias limitadoras y diodos para evitar daños por sobrecargas o picos de voltaje.
• Flexibilidad en la salida: Gracias a su colector abierto, puede trabajar con voltajes diferentes al de alimentación del módulo.

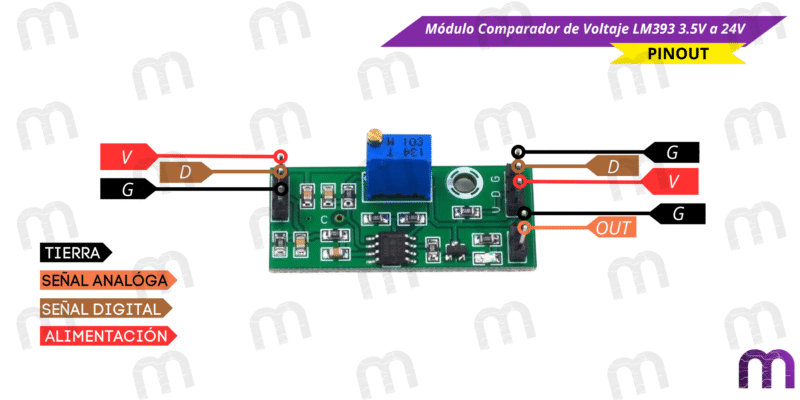

Pinout

Dimensiones
