Módulo Conversor de Voltaje a Corriente SMD

Módulo Conversor de Voltaje a Corriente

Parámetros generales del módulo de conversión de voltaje a corriente:

• Voltaje de funcionamiento: 9V ~ 24V
• Corriente de entrada: 4.00MA ~ 20.00MA
• Voltaje de salida: 0.00V – 5.00V o 0.00V – 10.00V
• Modo de control: la entrada de 4.00MA (mA) ~ 20.00MA (mA) se convierte en la linealidad correspondiente (0.00V -5.00V o 0.00V -10.00V).
• Tamaño: (L) 26mm * (W) 23mm * (H) 10mm

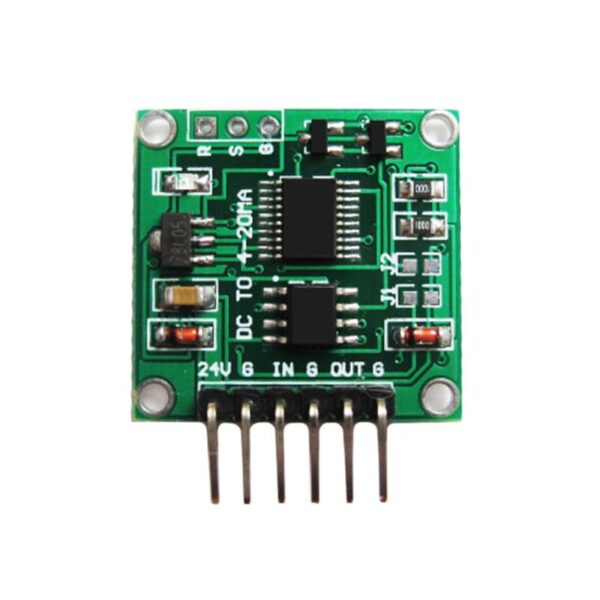

Modo de salida: en el módulo convertidor de voltaje a corriente, hay una almohadilla de soldadura J1, circuito abierto: salida 0.00V – 5.00VDC, cortocircuito: salida 0.00V – 10.00VDC, el valor predeterminado es circuito abierto, salida de 0-5.00VDC . El usuario requiere una salida de 0-10.00VDC, por favor rodee la plataforma de soldadura J1.

Aplicaciones de módulo de conversión de corriente a voltaje:

• Convertidor de señal de 4-20 mA a 0-5 V o 0-10 V;
• Transmisión y conversión de la señal del sensor,
• Medidores, insturments, equipos de transmisión de señal analógica.
• Adquisición y control remoto de datos

Pines:

12 V: Interfaces de alimentación positiva (9 V ~ 17 V).
G: potencia a la interfaz.
En: interfaz de entrada de señal (5.00 0.00 V ~ V).
G: potencia a la interfaz.
Salida: Interfaces de salida de señal (4.00mA ~ 20.00mA).
G: potencia a la interfaz.
