Módulo de relé de retardo digital de doble LED de 12 V

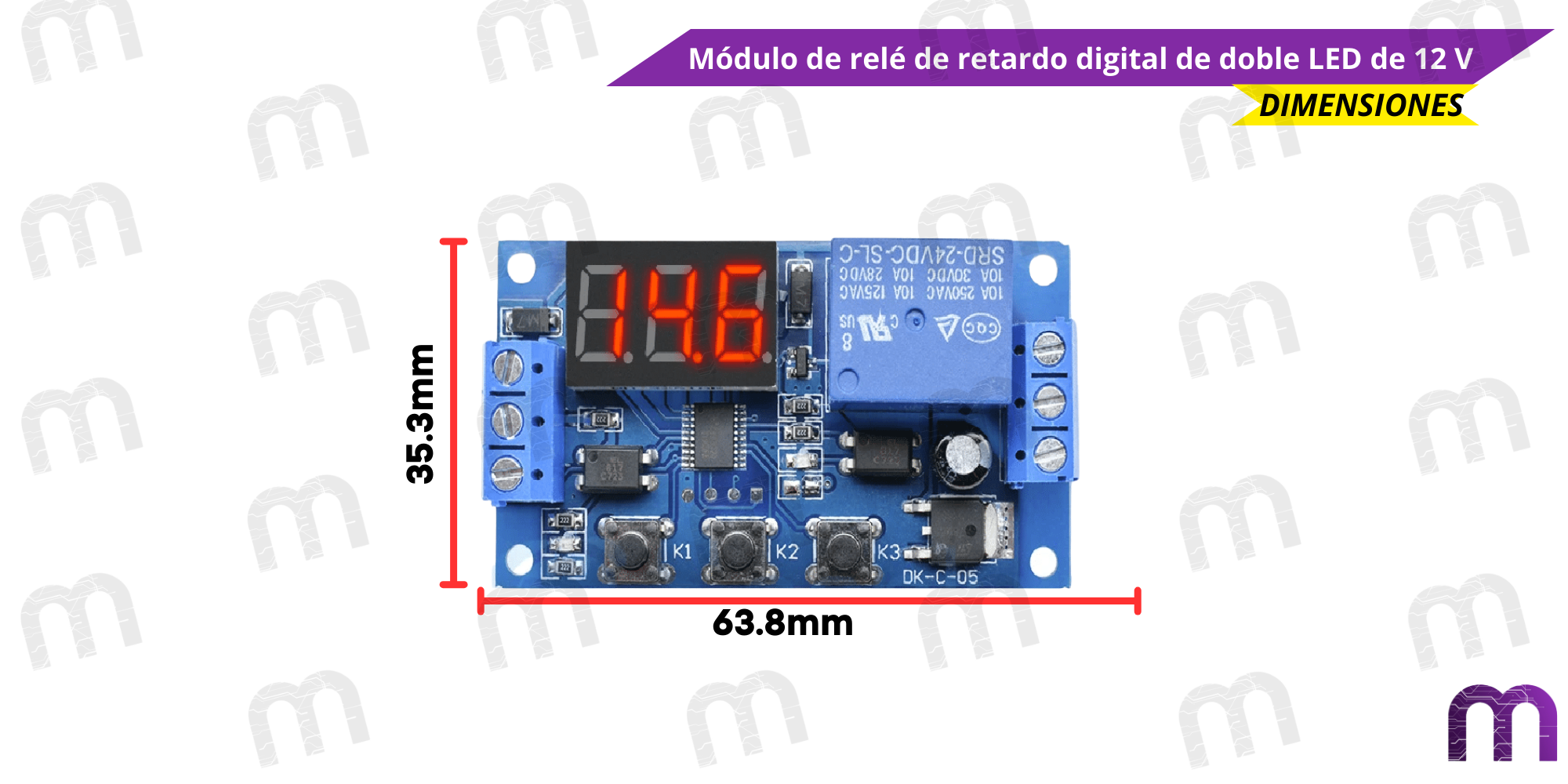

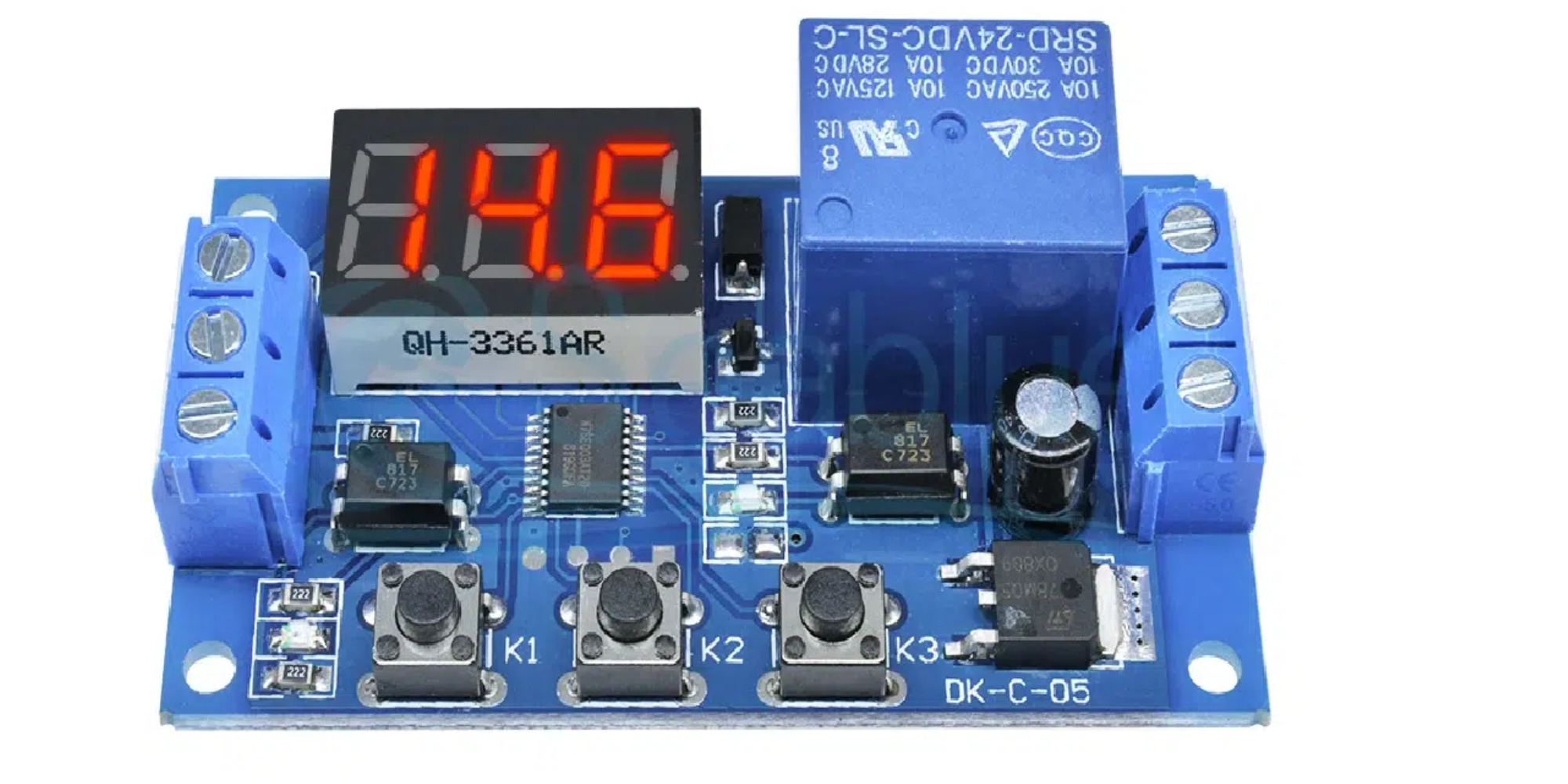

La configuración de los modos de operación y el ajuste del tiempo de retardo en este módulo se realiza típicamente mediante los botones integrados en la placa, en conjunto con los displays LED dobles. Aunque el procedimiento exacto puede variar ligeramente según la revisión del firmware, generalmente implica:

• Selección de Modo: Pulsaciones cortas o largas de un botón específico (ej. «SET» o «MODE») para ciclar entre los diferentes modos de funcionamiento (P-1, P-2, P-3, etc., que definen cómo responde el relé a la señal de disparo y cómo se comporta el temporizador).
• Ajuste de Tiempo (T1 y T2): Una vez en un modo de configuración de tiempo, otros botones (ej. «UP», «DOWN» o pulsaciones cortas/largas de los mismos botones) permiten ajustar los valores de los temporizadores (T1 para el primer retardo/duración, T2 para el segundo, si aplica al modo). Los displays LED mostrarán el valor que se está ajustando y la unidad de tiempo seleccionada (segundos, minutos).
• Guardado de Configuración: Usualmente, mantener presionado un botón o esperar un corto periodo sin pulsar nada guarda la configuración. La función de «memoria de configuración después del apagado» asegura que estos ajustes se retienen incluso si se corta la alimentación.

Es recomendable referirse al manual de usuario específico del módulo (si está disponible) o a tutoriales para la configuración detallada de cada modo de operación (ej. retardo a la conexión, retardo a la desconexión, ciclo, etc.).

Sí, la capacidad de conmutación del relé integrado en el módulo (30V DC / 10A o 250V AC / 10A, comúnmente el valor de 220V AC se refiere a un estándar que puede manejar hasta 250V AC) permite controlar directamente una amplia variedad de cargas, incluyendo:

• Motores DC: Hasta 30V y 10A (considera la corriente de arranque del motor, que puede ser mayor a la nominal).
• Motores AC Pequeños: Hasta 220V/250V AC y 10A.
• Luces Incandescentes o Halógenas: Dentro de los límites de voltaje y corriente especificados.
• Luces LED de Alta Potencia (con su driver): Si el driver se alimenta con AC o DC dentro de los rangos.
• Solenoides y Electroválvulas: Comunes en automatización.
• Otros Aparatos Eléctricos y Electrónicos: Siempre que no excedan la capacidad de corriente y voltaje del relé.

Es crucial respetar estos límites para evitar dañar el relé o el módulo. Para cargas inductivas muy grandes (motores grandes, contactores), se recomienda usar este relé para controlar la bobina de un contactor de mayor capacidad.

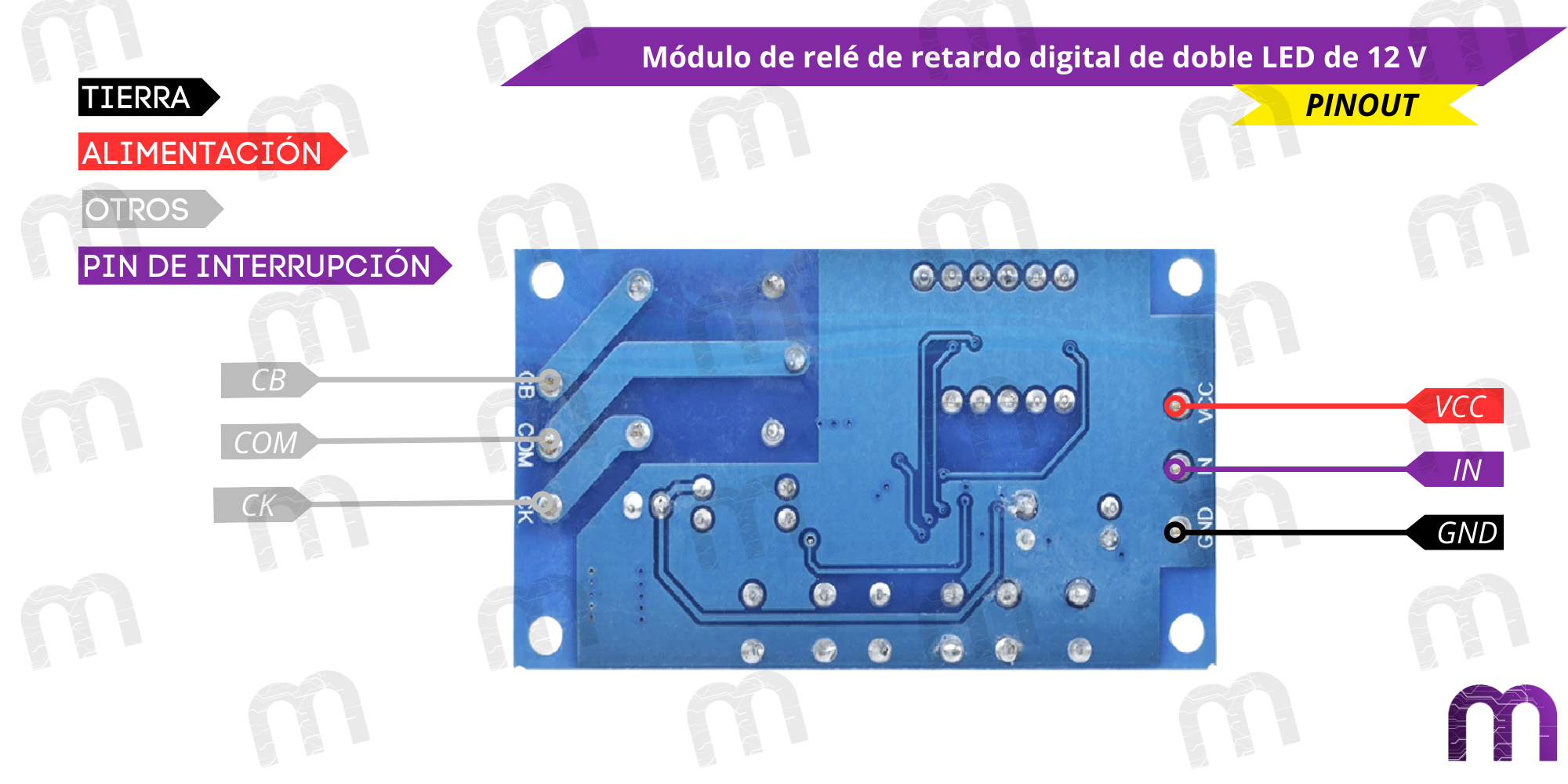

Este módulo se activa mediante una señal de entrada o «trigger» aplicada a sus terminales de disparo designados (usualmente etiquetados como TRIG, IN, o similar). Las características de esta señal de entrada son:

• Voltaje de Señal: Acepta un voltaje de señal DC en el rango de 4V a 20V. Esto lo hace compatible con señales de salida de microcontroladores (como Arduino o ESP32 si operan a 5V, o si la salida de 3.3V es reconocida dentro del umbral inferior), sensores con salida digital, o simplemente un pulsador conectado a una fuente de voltaje dentro de este rango.
• Tipo de Pulso: Dependiendo del modo de operación configurado, el módulo puede responder a un flanco de subida (transición de BAJO a ALTO), un flanco de bajada, o un nivel mantenido.

La «activación por pulso de sensor o botón» implica que una breve señal dentro del rango de 4-20V puede iniciar la secuencia de temporización programada en el relé.

El aislamiento por optoacoplador en la entrada de disparo (trigger) es una característica de diseño muy importante que proporciona varios beneficios:

• Aislamiento Eléctrico: Separa eléctricamente el circuito de control de bajo voltaje (ej. tu microcontrolador o sensor que genera la señal de disparo) del circuito de alimentación y conmutación del relé (que puede manejar voltajes y corrientes mucho más altos y potencialmente ruidosos).
• Prevención de Interferencias: Ayuda a prevenir que el ruido eléctrico generado por la conmutación de la carga del relé (especialmente cargas inductivas) se propague hacia tu sensible circuito de control, evitando así malfuncionamientos o daños en el microcontrolador.
• Seguridad: Añade una capa de protección, ya que no hay una conexión eléctrica directa entre el lado de control y el lado de potencia.
• Compatibilidad de Niveles de Tierra: Permite que el circuito de control y el circuito de potencia del relé tengan referencias de tierra diferentes si es necesario, aunque usualmente comparten una tierra común después del optoacoplador en el módulo mismo.

En resumen, el optoacoplador mejora la robustez y la fiabilidad del sistema de control.

Correcto. La característica de «memoria de configuración después del apagado» (a menudo implementada con una EEPROM o memoria flash interna en el microcontrolador del módulo) significa que cualquier modo de operación, tiempo de retardo (T1, T2), u otros parámetros que hayas configurado se guardarán de forma no volátil. Por lo tanto, si el módulo se desconecta de su fuente de alimentación de 12V DC y luego se vuelve a energizar, automáticamente cargará y operará con la última configuración guardada. Esto es extremadamente útil para aplicaciones donde el sistema puede perder energía o necesita arrancar con una configuración predefinida sin intervención manual.

Este módulo es muy versátil y adecuado para una amplia gama de aplicaciones:

• Automatización del Hogar: Control de luces temporizadas, ventiladores, sistemas de riego pequeños.
• Sistemas de Control Industrial Ligero: Temporización de pequeños procesos, activación secuencial de componentes, alarmas con retardo.
• Proyectos con Microcontroladores (Arduino, ESP32, Raspberry Pi): Para que el microcontrolador active una carga de mayor potencia con una temporización precisa sin necesidad de implementar la lógica de temporización compleja en el código del MCU.
• Modificación de Automóviles: Temporizadores para luces interiores, control de accesorios con retardo al encendido/apagado (ej. turbo timers simulados, control de amplificadores de audio). La alimentación de 12V es ideal para esto.
• Equipos Electromecánicos: Control de pequeñas bombas, válvulas solenoides, actuadores lineales con temporización.
• Proyectos Educativos: Para aprender sobre relés, temporizadores y control de cargas AC/DC.

Su capacidad para manejar cargas AC y DC y su amplio rango de tiempo ajustable lo hacen muy flexible.

Puedes usar la misma fuente de alimentación de 12V (que está dentro del rango de operación de 10V-16V DC del módulo) tanto para alimentar el módulo como para generar la señal de disparo, pero con consideraciones:

• Alimentación del Módulo: Conecta tu fuente de 12V DC a los terminales de alimentación del módulo (VCC/GND), respetando la protección contra inversión de polaridad.
• Generación de la Señal de Disparo desde la misma fuente de 12V:
  • Si usas un simple pulsador para disparar, puedes conectar un terminal del pulsador a la línea de +12V (de la misma fuente) y el otro terminal del pulsador a la entrada de señal (TRIG) del módulo. El voltaje de señal de 12V está dentro del rango aceptable de 4V-20V DC. Asegúrate de que la tierra de la señal (si el pulsador la necesita como referencia) esté conectada a la tierra del módulo.
  • Si la señal de disparo proviene de la salida de otro dispositivo (como un sensor o un microcontrolador) alimentado por la misma fuente de 12V, y esta salida proporciona un nivel ALTO de 12V, es compatible.

  No necesitas fuentes separadas siempre que el voltaje de la señal de disparo cumpla con los requisitos (4V-20V DC) y las tierras estén correctamente referenciadas.

La «protección contra inversión de polaridad» en la entrada de alimentación del módulo (generalmente VCC y GND para los 10V-16V DC) es una característica de seguridad que ayuda a prevenir daños al módulo si accidentalmente conectas la fuente de alimentación con la polaridad incorrecta (es decir, el positivo de la fuente al GND del módulo y el negativo de la fuente al VCC del módulo).
Típicamente, esta protección se implementa con un diodo en serie con la entrada de alimentación o un circuito más sofisticado.
El beneficio principal es la protección contra errores de cableado comunes, lo que puede salvar al módulo de una destrucción instantánea. Si conectas la alimentación al revés, el módulo simplemente no se encenderá o no funcionará, pero no debería sufrir daño permanente. Una vez corregida la polaridad, debería operar normalmente. Esto añade robustez y es especialmente útil durante el prototipado y la instalación.
